產品特性：

• 高密度化的發光元件，卓越的混色性能
• 業界最小的反射器型3色LED
• 實現最高亮度級別
• 反射構造與引腳數量類型各有兩種
  ，可對應廣泛的需求

應用範圍：

• 移動設備和娛樂設備

日本知名半導體製造商羅姆株式會社(總部：日本京都市)近日麵向移動設備和娛樂設備等
，成功開發出1.8×1.6mm業界最小尺寸的小型高亮度反射型3色發光貼片LED “MSL0301RGBW”、“MSL0401RGBW”。

3色發光型LED是在同一個封裝中內置光的三原色RGB發光元件
，可實現包括白色在內的全彩發光。

羅姆的反射型LED不僅保持了高捕光、高gao亮liang度du特te性xing，同tong時shi實shi現xian了le業ye界jie最zui小xiao的de尺chi寸cun。另ling外wai，成cheng功gong縮suo短duan發fa光guang元yuan件jian間jian距ju
，實shi現xian了le在zai提ti高gao表biao現xian力li時shi無wu可ke替ti代dai的de卓zhuo越yue的de混hun色se性xing能neng。因yin此ci


，可ke打da造zao出chu超chao精jing細xi而er且qie高gao亮liang度du的deLED矩陣
，有助於提高娛樂設備的表現力。

此產品已於2011年11月開始出樣（樣本價格50日元/個）
，預計從2012年5月開始以月產300萬個的規模量產。生產基地是ROHM-Wako Electronics (Malaysia) Sdn. Bhd（馬來西亞）。

<特性>

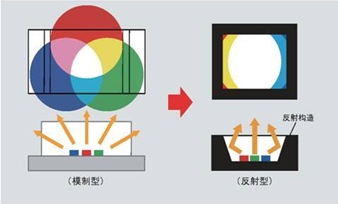

1）高密度化的發光元件，卓越的混色性能
帶反射罩，無橫向漏光，顯著改善正麵光強度。小型封裝，元件間距離短、混色性能優異的產品。

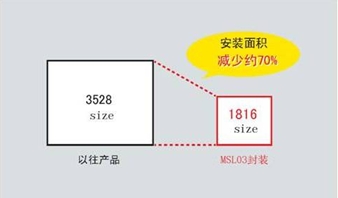

2）業界最小的反射器型3色LED
作為反射型貼片LED，是業界最小級別的1816尺寸，大幅減少安裝麵積。



3）實現最高亮度級別

4）反射構造與引腳數量類型各有兩種
，可對應廣泛的需求
“MSL0301RGBW”：4pin  / “MSL0401RGBW”：6pin

近年來
，全彩LED因其具備豐富多彩的表現力
，在景觀燈和設計特性的要求較高的各種標誌、數字標牌等廣泛領域中的普及被寄予厚望。

羅姆在此之前為客戶提供超小模製型的“PICOLEDTM（霹克鐳）－RGB係列”和高亮度反射型“SRGB係列”產品
，一直是手機的文字和娛樂設備的字符顯示的首選。然而，隨著各種設備的小型化、高性能化的發展，要求更高的表現力，因此
，更高亮度
、混色性能卓越的小型3色發光LED的開發備受期待。

此次羅姆開發的“MSL0301/0401RGBW”，是利用“PICOLEDTM”（霹克鐳）係列積澱而來的小型化技術

，不僅保持了反射型LED的高捕光和高亮度特性

，還實現了僅為1.8×1.6mm的業界最小尺寸。而且，通過羅姆獨創的配線方式，成功縮短發光元件間距，實現了在提高表現力時不可或缺的卓越的混色性能。

羅姆發揮所擅長的封裝技術，擴充了小型LED產品線。另外，以高品質的光源演繹豐富表現力的羅姆的LED在景觀燈等大型設施中也被大量使用。今後，還將繼續完善從移動設備到景觀燈的
、可滿足各種需求的LED產品陣容。[page]

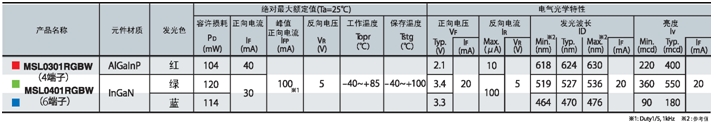

＜規格＞


＜參考＞
在照明、景觀燈、LED矩陣等領域中閃耀的羅姆“反射型3色發光LED”

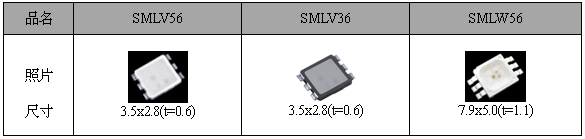

羅姆除此次的“MSL0301/0401RGBW”以外，還為客戶提供反射型3色發光貼片LED。

此產品以體積小巧而且高亮度
、hunsexingnengzhuoyueerwenming，zaizhaominghejingguandengyongtuzhongkeshixianxinidesecaitiaozheng，yinciyizhibeishoukehuxiai。zaizhelijieshaobaokuoluomubengongsizhaomingzaineidebufenyingyongshili。

羅姆發揮自1973年推出LED產品以來多年積累的LED技術
，以此打造的景觀燈，將為以大阪、京都為首的世界各地的各種場所演繹美麗光輝、創造美麗都市空間做出貢獻。

＜應用實例＞

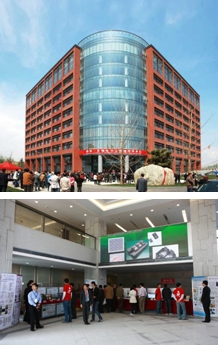

①中國清華大學“清華羅姆電子工程館”

羅姆與中國清華大學於2006年達成產學聯合一攬子協議，進行了各種共同研究。

2011年4月，清華大學成立100周年慶之際，“清華羅姆電子工程館”竣工。建築規模為地下3層、地上11層，總樓麵麵積約為33,000m²，作為清華大學電子工程係的研究設施和教室使用，同時

，還設有羅姆和清華大學共同研究區域
、國際交流中心、kegongjubanxuehuidengxueshufabiaohegezhonghuodongdelitangdeng，jubeiwanshandesheshi。gaiguanzaifahuiqinghuadaxuexueshuyanjiujidigongnengdetongshi，yebijiangchengweiqinghuayuqiye、其他大學和實驗室之間在各個領域合作溝通的橋梁，進而成為世界性的尖端技術信息發源地。

該館的１層入口處安置的巨型LED點陣（5.76m×1.92m），采用了32萬2000個貼片LED。可進行高精細的顯示
，因此不僅用於各種活動的通知，還計劃用來播放學校介紹視頻等。

●采用產品：SMLV36



[page]

②羅姆日本京都站前大樓的景觀燈　“京之光曆(燈光日曆)”
於2010年整體煥然一新的羅姆日本京都站前大樓景觀燈，整座大樓采用羅姆自產的LED照明等產品。大樓正麵的牆麵縱橫組合安裝了羅姆生產的全彩LED和可進行色溫微細調整的LEDmokuai，shixianlerutongtouguozhichuangyiyangderouheguangxian。gaishejigenjujijieduisewenjinxingweimiaodetiaozheng，biaodaleribenxinidejijiegan，yujingdoujiedaofenggerongweiyiti。
這個命名為“京之光曆（燈光日曆）”的景觀燈由照明設計師石井幹子女士設計，表達“日本的文化”和“京都的傳統”。
※請參閱：www.rohm.co.jp/kbc/lightup/
※光曆（燈光日曆）是石井幹子設計事務所的注冊商標

●采用產品：SMLV56、SMLW56等


③大阪通天閣霓虹燈（日立製作所）
通天閣於1956年重建，由通天閣觀光株式會社運營
，可稱之為大阪的標誌性建築。通天閣霓虹燈是1957年日立製作所承建的，每5～6年為一個周期整修一次。在第12次的整修中
，大部分霓虹燈管都替換成LED
，耗電量降低約一半，同時采用了全彩LED，力爭打造演繹絢麗色彩的景觀燈。這些LED中，采用了約40,000個羅姆的貼片LED“SMLV56”。

●采用產品：SMLV56
