中心議題：

• 利用一節鎳氫電池設計超高亮LED燈

解決方案：

• 在變壓器上加繞正反饋線圈
• 調節電感的驅動電流

一
、電路設計

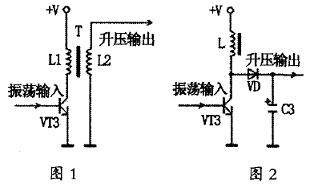

一節鎳氫電池的電壓隻有1.2V，而超高亮LED需要3.3V以yi上shang的de工gong作zuo電dian壓ya才cai能neng保bao證zheng足zu夠gou的de亮liang度du。因yin此ci。必bi須xu設she法fa將jiang電dian壓ya升sheng高gao，常chang見jian的de升sheng壓ya電dian路lu一yi般ban有you二er種zhong形xing式shi，即ji高gao頻pin振zhen蕩dang電dian路lu和he電dian磁ci感gan應ying升sheng壓ya電dian路lu。對dui於yu升sheng壓ya電dian路lu，有you兩liang種zhong電dian路lu可ke選xuan擇ze。如ru圖tu1和圖2所示。 圖1的電路使用一個脈衝小變壓器，功率管VT3將高頻振蕩信號放大

，加在L1通過變壓器T直接升壓。
圖2是利用電感的自感高壓來實現對電壓的提升。當振蕩信號輸入VT3的基極時
，VT3將周期性地飽和
、截止。當飽和時
，電感L通電，電能轉化為磁能儲存在L中，此時二極管截止
，靠C3儲存的能量向負載供電；當VT3截止時。電感將產生下正上負的自感電動勢。二極管VD導通
，該自感電動勢與電源電動勢疊加，向電容C3充電和負載供電，由於兩個電動勢正串。可以得到比電源還要高的電壓，具體大小主要由負載和VT3飽和時電感L通過的電流之比確定。

這兩種電路都可以將1.2V升高到3.3V以yi上shang，第di一yi種zhong電dian路lu如ru果guo在zai變bian壓ya器qi上shang加jia繞rao正zheng反fan饋kui線xian圈quan。可ke以yi免mian去qu振zhen蕩dang電dian路lu。使shi電dian路lu更geng加jia簡jian潔jie。但dan使shi用yong這zhe種zhong電dian路lu計ji算suan較jiao複fu雜za。輸shu出chu功gong率lv較jiao難nan調tiao節jie，變bian壓ya器qi的de繞rao製zhi也ye有you些xie麻ma煩fan。第di二er種zhong隻zhi需xu一yi個ge小xiao電dian感gan。電dian感gan量liang也ye沒mei有you較jiao大da的de要yao求qiu，調tiao節jie電dian感gan的de驅qu動dong電dian流liu，就jiu能neng方fang便bian地di調tiao節jie輸shu出chu電dian壓ya。在zai此ci采cai用yong第di二er種zhong電dian路lu。

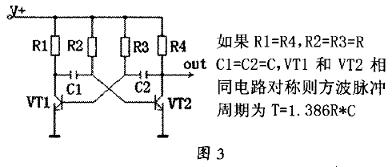

振蕩電路采用圖3所示的電路，雖然能在1.2V電壓下正常工作的振蕩電路有不少
，但經實踐證明，圖3的電路製作容易，計算簡單。成功率高。振蕩頻率也容易確定。而且。調節R4的de大da小xiao
，就jiu能neng在zai不bu影ying響xiang信xin號hao頻pin率lv的de前qian提ti下xia調tiao節jie信xin號hao的de幅fu度du
，因yin此ci采cai用yong這zhe種zhong電dian路lu產chan生sheng一yi個ge高gao頻pin方fang波bo脈mai衝chong為wei升sheng壓ya電dian路lu做zuo準zhun備bei。這zhe樣yang一yi來lai，電dian路lu設she計ji完wan成cheng

，由you圖tu2和圖3共同組成。
二
、計算參數

關於電路參數計算
，關鍵在於功率。電感通電後
，儲存的電能為E=LI2/2，設f為方波的頻率，1a內開關管將導通f次，這樣。電感每秒儲存的電能為W=f×E，設這些能量轉化向負載的效率為η
，那麼輸出功率為P=η×W+Po
，Po為電源直接向負載供電的功率(因為電源與自感高壓疊加。必須考慮這一點)。
現進行估算。驅動一個LED約要100mW。電源的Po約為20mW。為了保證供給，按P=100mW計算。取η=80％
，再隨便找一個幾百uH的電感，如500 uH：另一方麵，根據能量守恒。3.3V約為1.2V的3倍。再由於效率問題。電感的驅動電流差不多要LED工作電流的3-4倍
，就取為120mA
，這樣一來。便可算出振蕩頻率為34kHz左右，這樣，取R=2kΩ，C=0.01 uF便能達到要求。確定參數時。頻率可高不可低，電感寧大勿小，這樣才能保證輸出功率足夠大，才能有足夠的調節空間。
[page]

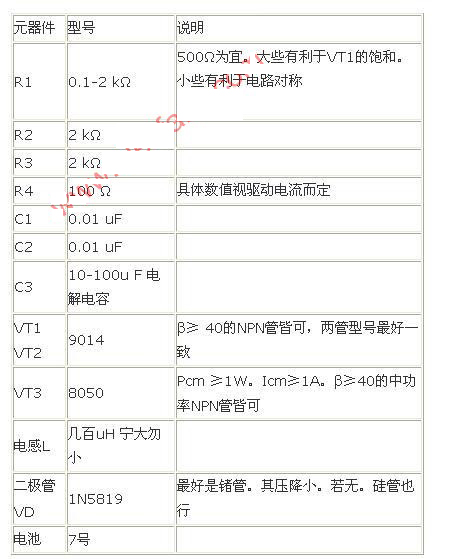

元件表
三
、製作

由於電路簡單。元件在2×2cm的板上。隻要操作無誤，接通電源電路就能工作。先不要接上LED，用萬用表測出輸出電壓
，這時候
，調節R4的大小，R4越大，輸出電壓越小。反之亦然
，當輸出電壓在3.2V左右時
，可接上LED，再調節R4的大小
，使其足夠亮，注意
，不可讓LED兩端的電壓超過3.6V，否則有可能燒毀LED。這樣一來
，電路便調試完成。
