中心議題：

• 無線顯示屏係統總體設計方案
• 無線顯示屏係統硬件設計
• 無線顯示屏係統軟件設計

解決方案：

• 采用UART、USB2.0等主機常用接口
• 主機應用程序采用GCC編譯器進行編譯
• 顯示終端應用程序采用arm-linux-gcc編譯器進行交叉編譯

藍牙技術是一種用於替代有線電纜的短距離無線通信技術。它是由多家公司發起的SIG組織製定的無線通信技術標準

，目的是取代現有的PC
、打印機
、傳真機、yidongdianhuahejiatingwangguandengshebeishangdeyouxianjiekou
，weigerentigongyuyinshujuheputongshujudewuxianchuanshu。lanyashebeidegongzuopinduanxuanzaiquanshijiefanweineidoukeyiziyoushiyongde2.4GHz的ISM頻段；chengbendi，gonghaodi，tijixiao，tongxinjuliduan，anquanxinggao
，nenggoutongshichuansongputongshujuheyuyinshuju，keyizuchengweiweiwanghesanshewangdeng。tayijingguangfanyingyongzaiyidongdianhua
、PDA
、無線耳機
、筆記本電腦等眾多設備上。ISM頻段是對所有無線電係統都開放的頻段，因此使用其中的某個頻段都會遇到不可預測的幹擾源。例如某些家電
、無繩電話、汽車房開門器、微波爐等，都可能是幹擾。為此，藍牙技術還特別設計了快速確認和跳頻方案，以確保鏈路穩定。
　　
本(ben)文(wen)介(jie)紹(shao)一(yi)種(zhong)藍(lan)牙(ya)無(wu)線(xian)顯(xian)示(shi)屏(ping)係(xi)統(tong)的(de)設(she)計(ji)方(fang)案(an)。使(shi)用(yong)藍(lan)牙(ya)技(ji)術(shu)可(ke)以(yi)短(duan)距(ju)離(li)無(wu)線(xian)控(kong)製(zhi)顯(xian)示(shi)終(zhong)端(duan)，實(shi)現(xian)圖(tu)像(xiang)和(he)字(zi)符(fu)數(shu)據(ju)的(de)無(wu)線(xian)傳(chuan)輸(shu)和(he)顯(xian)示(shi)，免(mian)去(qu)了(le)有(you)線(xian)連(lian)接(jie)所(suo)帶(dai)來(lai)的(de)缺(que)陷(xian)
，可(ke)以(yi)應(ying)用(yong)在(zai)多(duo)種(zhong)領(ling)域(yu)。
　　
係統總體設計
　　

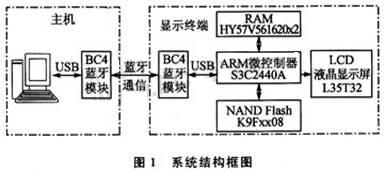

該無線圖形顯示屏係統主要由兩部分組成：主機部分和顯示終端部分。主機負責控製命令以及需要顯示數據的發送，顯示終端部分負責接收和顯示。係統結構如圖1所示。


　
主機部分由裝有Linux操作係統的PC機和BlueCore4藍牙模塊通過USB接口連接組成。
　　
顯示終端由以ARM9微控製器S3C2440A為核心的嵌入式Linux平台加上BlueCore4藍牙模塊以及LCD液晶顯示屏組成。Linux操作係統安裝在NANDFLASH中，並連接了64MB的外擴RAM。由於S3C2440A接口比較豐富，所以係統硬件具有較好的擴展性能。
　　
係統通過藍牙協議棧的RFCOMM協議層進行通信。RFCOMM協議提供串行數據傳輸，並能在2台藍牙設備之間同時維持多達60個連接

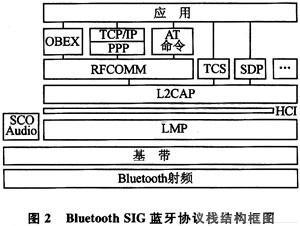

，可以同時支持遺留串行端口應用程序以及其他應用程序中的OBEX協議。藍牙協議棧的結構框圖如圖2所示。



係統的工作過程為：係(xi)統(tong)初(chu)始(shi)化(hua)以(yi)後(hou)，主(zhu)機(ji)和(he)顯(xian)示(shi)終(zhong)端(duan)建(jian)立(li)藍(lan)牙(ya)連(lian)接(jie)。連(lian)接(jie)成(cheng)功(gong)以(yi)後(hou)，主(zhu)機(ji)應(ying)用(yong)程(cheng)序(xu)通(tong)過(guo)藍(lan)牙(ya)模(mo)塊(kuai)向(xiang)顯(xian)示(shi)終(zhong)端(duan)發(fa)送(song)顯(xian)示(shi)的(de)命(ming)令(ling)，顯(xian)示(shi)終(zhong)端(duan)根(gen)據(ju)對(dui)應(ying)命(ming)令(ling)進(jin)行(xing)接(jie)收(shou)圖(tu)像(xiang)數(shu)據(ju)或(huo)者(zhe)字(zi)符(fu)數(shu)據(ju)等(deng)操(cao)作(zuo)
，然(ran)後(hou)通(tong)過(guo)LCD控製器將數據發送到LCDyejingxianshiping。xitonglianjiechenggongyihou，xianshizhongduankeyigenjushoudaodeshujushishidixianshibutongdetuxianghezifushuju，zhidaozhujifachutuichuminglingxitonghoujieshutongxin。[page]

係統硬件設計
　　
主機端和顯示終端都使用了CSR公司BlueCore4-ROM芯片組成的藍牙無線收發模塊。BlueCore4係列符合2.0版藍牙標準

，並與現有1.1版和1.2版藍牙設備完全兼容。這裏采用的BlueCore4-ROM芯片具有很高的集成度，需要很少的外圍露件。它提供了UART、USB2.0等主機接口

，並且提供了PCM音頻接口以及SPI接口。具有支持微微網和散射網
，低功耗
，和手機良好兼容，可以和802.11協議共存等優點。BlueCore4藍牙模塊結構如圖3所示。


　　
PC主機使用USB接口和BlueCore4藍牙模塊連接
，對應的藍牙模塊同樣通過USB接口和S3C2440A的USB-HOST接口進行連接。USB接口具有即插即用的優點。通過Linux操作係統的支持

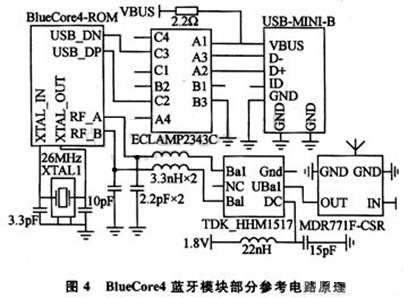

，該模塊還可以使用通用的USB藍牙適配器替代。BlueCore4藍牙模塊部分參考電路原理如圖4所示。


LCD液晶屏和S3C2440A微控製器之間通過S3C2440A內建的LCD控製器接口進行連接。LCD液晶屏這裏采用了3.5in的L35T32
，該液晶屏顯示像素為240×320，可顯示16位色彩，並可以方便地擴展為更大尺寸的液晶屏。S3C2440A的USB-HOST接口和LCD控製器接口部分參考電路原理如圖5所示。LCD控製器接口連線主要包括：VD0到VD23(R、G
、B三色分色信息)
，VCLK(數據傳輸時鍾)，HSYNC(行同步信號)，VSYNC(場同步信號)
，VDEN(數據使能)
，LCD_PWREN(顯示使能)。
　　
係統軟件設計
　　

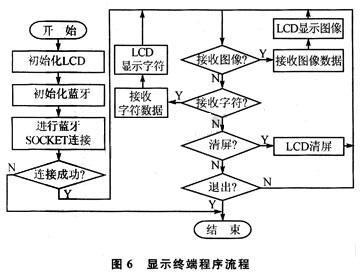

係統軟件同樣分為主機部分和顯示終端部分。這裏主要分析顯示終端部分軟件的設計，主機部分與其類似。顯示終端部分程序包括：LCD液晶屏初始化，藍牙設備的初始化，藍牙連接的建立和圖像字符數據的傳輸顯示等幾個部分。程序流程如圖6所示。



用戶程序以Linux操作係統上的Bluez藍牙協議棧為平台進行開發。主機應用程序采用GCC編譯器進行編譯，顯示終端應用程序采用arm-linux-gcc編譯器進行交叉編譯。
