中心議題：

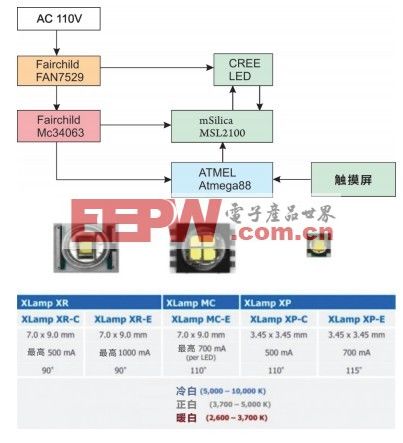

• MSL2100 LED台燈完整解決方案

MSL2100是整合高電流8並聯的串行LED驅動器。它使用1MHzI2C相容串行接口,用以控製亮度和錯誤偵測。每通道1%(最大)準確度的定電流(最高達1A)來驅動外部N通道MOSFET。MSL2100有3個直流變壓器控製輸出允許一個MSL2100控製3個不同電源供應器給3個顏色的LED串行。每個通道可用於任一種顏色LED。使用8位PWM控製調整每串LED電流。另外,6位整體控製亮度經由緩存器設定或由PWM腳允許明暗控製。6位DAC在各通道提供64階輸出電流的模式控製。

MSL2100使用SourcePower控製專利提供LED驅動力並適用於控製DC-DC變壓器。這提供最佳化電壓淨空高度使功率損失減到最小同時維持LED電流準確性。在LCDTV和TFT監視器麵板應用方麵,MSL2100同步PWM亮度微調使用一個固定DLL乘法器供給影像倍數頻率的更新率。這還允許背光是在影像空白期間補償電源釋放期和減少熱。逐步采用電路相位移動PWM在負載LED瞬變時減少電源變化改進影像畫質。MSL2100以開路、短路和溫度條件的錯誤監視為特色,這錯誤狀態可通過I2C/SMBus讀取。它支持I2C讀/寫並且廣播指令允許多個MSL2100s同時動作。每個MSL2100有16個可選擇的位址,允許多個裝置操作在相同串行接口。



MSL2100內部有資料不會流失的內存,所以不需要在係統裏配有微處理器就能運作。這可以降低係統成本和複雜性。多個驅動芯片的輸出能相互分享,以便增強電流的攜帶能力,可以在係統上所有的設定加載緩存器。另外,mSilica公司的LED驅動芯片還有Smartwire接口,可以不間斷地將LED特性的數據即時在串聯的LED驅動芯片和直流電源轉化器之間傳輸。Smartwire可以根據環境的變化和LED的老化來調節及最佳化LED的驅動電壓。

FAN7529：AD-DC的PFC控製器

FAN7529采用可變導通時間控製方法(variableon-timecontrolmethod),以達到業界領先的總體諧波失真性能(THD),即使在265Vac輸入和25%負載的情況下,THD也是小於10%,具有出色的係統可靠性。此外,這款IC還可將輸入電壓的檢測損耗減少至100mW左右,以滿足待機功耗規範。與市場上的無源解決方案和同類控製器相比,FAN7529高度集成的PFC(功率因數校正)控製器可省去一些外圍器件,有助於設計人員減少器件數目及節省係統成本。

MC34063：DC-DC轉換器

MC34063,是一個低價位的DC-DC交換式轉換IC,IC內建有溫度補償基準

、脈寬調製控製振蕩器、比較器
、驅動器和大電流輸出開關,能輸出1.5A的開關電流。它能使用最少的外接元件構成穩壓、降壓

、升壓,甚至還可以轉成負向電壓。雖然它的效率還不算很高(80%~85%),但電路簡單、成本低廉
、溫升低,被廣泛應用在許多電源轉換用途上。
