開關電源中有種說法，Flyback中的變壓器不是真正意義上的變壓器，而是多繞組電感。這裏不去討論它是不是變壓器或電感，我們從最基礎的單繞組電感談起。

圖1

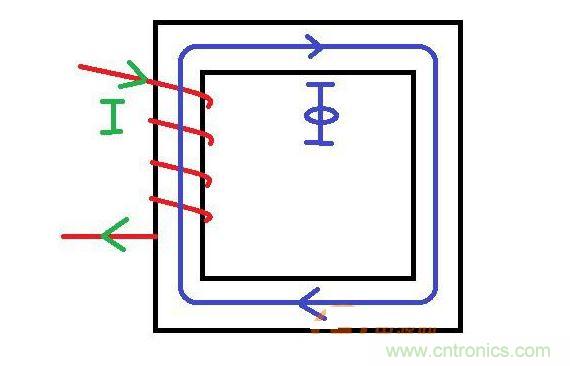

如圖1
，線圈中通過電流I後

，磁芯中將產生磁通量Φ，電能將轉化為磁能並存儲於磁場中。



如果電流I突然中斷會怎樣?



大家都知道電感電流不能突變，因此線圈兩端將會產生很高的電壓，U=Ldi/dt(本文忽略電位參考方向，均以正值表示)。

圖2

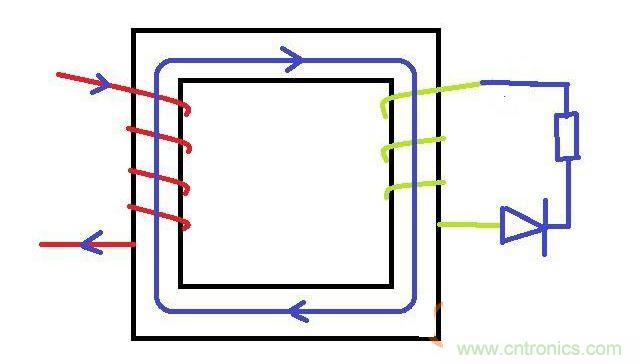

如果我們再加一個繞組，如圖2。根據電磁感應知識
，顯然上圖中左邊線圈通I後
，右邊線圈上端將感應正電壓，但是由於二極管反向
，所以無電流流過次級線圈。



那麼此時電流I突然消失會怎樣了?



此(ci)時(shi)由(you)於(yu)次(ci)級(ji)線(xian)圈(quan)的(de)存(cun)在(zai)，初(chu)級(ji)電(dian)流(liu)將(jiang)按(an)匝(za)數(shu)關(guan)係(xi)轉(zhuan)換(huan)到(dao)次(ci)級(ji)線(xian)圈(quan)，即(ji)右(you)邊(bian)線(xian)圈(quan)下(xia)端(duan)感(gan)應(ying)正(zheng)電(dian)壓(ya)
，二(er)極(ji)管(guan)導(dao)通(tong)，將(jiang)會(hui)有(you)電(dian)流(liu)流(liu)過(guo)右(you)邊(bian)的(de)線(xian)圈(quan)。



通常我們所說的電感電流不能突變

，僅僅是針對單繞組電感而言的，其本質是磁通不能突變或能量不能突變。



所以對於多繞組電感而言，一定要記住其本質是什麼。



當次級線圈有電流流過試圖維持磁芯中磁通量的時候，初級線圈又會感應到一定的電壓
，下正上負，此電壓即我們通常說的反射電壓Vor。此反射電壓Vor與次級線圈的電壓是滿足匝比關係的。在反激拓撲中，初級線圈上端接的是母線電壓Vin，所以初級線圈下端電壓即在Vin基礎上疊加了一個Vor電壓。



總的來說
，必須對反射電壓有所了解，才能順利開展後麵的相關計算。而理解這些問題的關鍵，就是在於對磁通(能量)的深刻理解，並保持不能夠突變，其餘的同樣按照這個過程進行推導即可。
