自動測試設備應用中PhotoMOS開關的替代方案
發布時間:2025-02-23 來源:ADI公司 責任編輯:lina
【導讀】人工智能(AI)應用對高性能內存,尤其是高帶寬內存(HBM)的需求不斷增長,芯片設計因此變得更加複雜。自動測試設備(ATE)廠(chang)商(shang)是(shi)驗(yan)證(zheng)這(zhe)些(xie)芯(xin)片(pian)的(de)關(guan)鍵(jian)一(yi)環(huan),目(mu)前(qian)正(zheng)麵(mian)臨(lin)著(zhe)越(yue)來(lai)越(yue)大(da)的(de)壓(ya)力(li),需(xu)要(yao)不(bu)斷(duan)提(ti)升(sheng)自(zi)身(shen)能(neng)力(li)以(yi)滿(man)足(zu)這(zhe)一(yi)需(xu)求(qiu)。傳(chuan)統(tong)上(shang),在(zai)存(cun)儲(chu)器(qi)晶(jing)圓(yuan)探(tan)針(zhen)電(dian)源(yuan)應(ying)用(yong)中(zhong),PhotoMOS開關因其良好的低電容乘電阻(CxR)特性而得到采用。低CxR有助於減少信號失真,改善開關關斷隔離度,同時實現更快的開關速度和更低的插入損耗。
摘要
本文提出,CMOS開關可以取代自動測試設備(ATE)廠商使用的PhotoMOS®開關。CMOS開關的電容乘電阻(CxR)性能可以與PhotoMOS相媲美,且其導通速度、可靠性和可擴展性的表現也很出色,契合了先進內存測試時代ATE廠商不斷升級的需求。
簡介
人工智能(AI)應用對高性能內存,尤其是高帶寬內存(HBM)的需求不斷增長,芯片設計因此變得更加複雜。自動測試設備(ATE)廠(chang)商(shang)是(shi)驗(yan)證(zheng)這(zhe)些(xie)芯(xin)片(pian)的(de)關(guan)鍵(jian)一(yi)環(huan),目(mu)前(qian)正(zheng)麵(mian)臨(lin)著(zhe)越(yue)來(lai)越(yue)大(da)的(de)壓(ya)力(li),需(xu)要(yao)不(bu)斷(duan)提(ti)升(sheng)自(zi)身(shen)能(neng)力(li)以(yi)滿(man)足(zu)這(zhe)一(yi)需(xu)求(qiu)。傳(chuan)統(tong)上(shang),在(zai)存(cun)儲(chu)器(qi)晶(jing)圓(yuan)探(tan)針(zhen)電(dian)源(yuan)應(ying)用(yong)中(zhong),PhotoMOS開關因其良好的低電容乘電阻(CxR)特性而得到采用。低CxR有助於減少信號失真,改善開關關斷隔離度,同時實現更快的開關速度和更低的插入損耗。
除了上述優點外,PhotoMOS開關的關態電壓也較高,但也存在一些局限性,主要體現在可靠性、可擴展性和導通速度方麵。其中,導通速度較慢一直是客戶不滿的一大原因。
為了應對這些挑戰,ADI公司開發出了新型開關來取代存儲器晶圓探針電源應用中的PhotoMOS。ADI開關不僅導通速度非常快,而且同樣具備低CxR特性,可以確保高效切換。此外還具有良好的擴展性,能夠改善測試的並行處理能力,使ATE能夠處理更大規模、速度更快的測試任務。如今AI應用對高效和高性能內存測試的需求日益增長,為此,ATE公司正積極尋求更優的解決方案。在這種背景下,ADI開關憑借一係列出色特性,成為了PhotoMOS的有力替代方案。
應用原理圖
在ATE設置中,開關扮演著非常重要的角色。開關能夠將多個被測器件(DUT)連接到同一個測量儀器(例如參數測量單元PMU),或者將它們從測量儀器上斷開,以便執行測試流程。具體來說,開關使得PMU能夠高效地向不同DUT施加特定電壓,並檢測這些DUT反饋的電流。開關能夠簡化測試流程,在需要同時或依次測試多個DUT的情況下,這種作用更加突出。通過使用開關,我們可以將PMU的電壓分配到多個DUT,並檢測其電流,這不僅提高了測試效率,還大幅減少了每次測試之間重新配置測試裝置的麻煩。

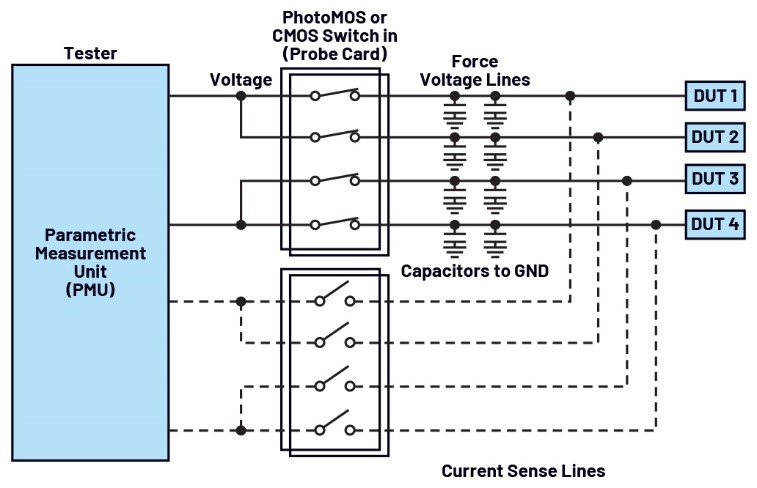

圖1.PMU開關應用

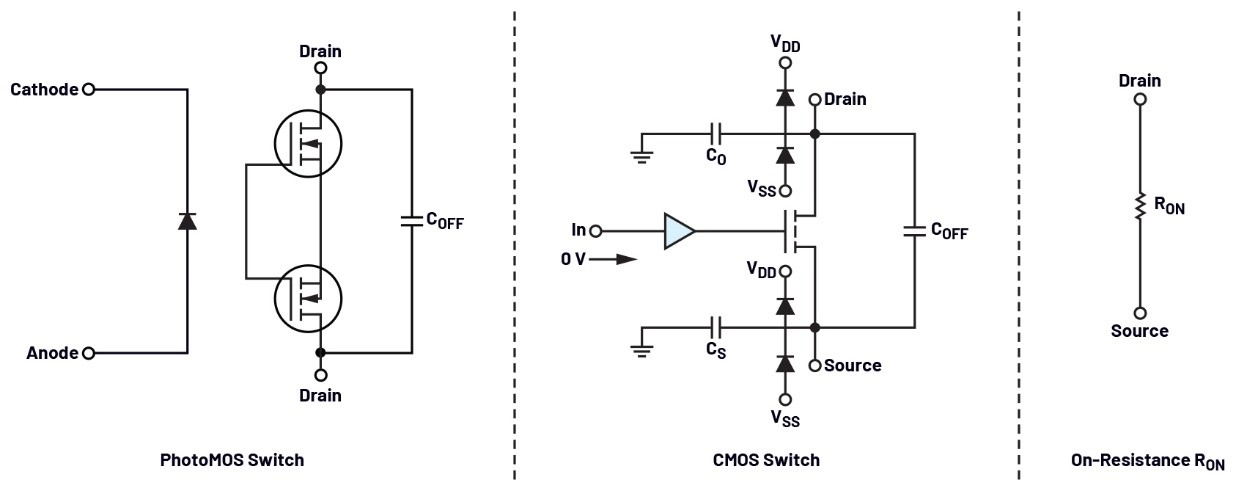

圖2.PhotoMOS和CMOS開關架構
圖1展示了如何利用開關輕鬆構建矩陣配置,使得一個PMU就能評估多個DUT。這種配置減少了對多個PMU的需求,並簡化了布線,從而顯著提高了ATE係統的靈活性和可擴展性,對於大批量或多器件的測試環境至關重要。
開關架構
為便於理解評估研究(即利用開發的硬件評估板對PhotoMOS開關和CMOS開關進行比較)以及研究得出的結果,這裏比較了PhotoMOS開關和CMOS開關的標準。從二者的開關架構開始比較更易於看出差別。
CMOS開關和PhotoMOS開關的架構不同,圖2顯示了開關斷開時的關斷電容(COFF)。該寄生電容位於輸入源極引腳和輸出引腳之間。
對於PhotoMOS開關,COFF位於漏極輸出引腳之間。此外,PhotoMOS開關具有輸入到輸出電容(也稱為漏極電容),同時在其用於導通和關斷輸出MOSFET的發光二極管(LED)級也存在輸入電容。
對於CMOS開關,COFF位於源極和漏極引腳之間。除了COFF之外,CMOS開關還有漏極對地電容(CD)和源極對地電容(CS)。這些對地電容也是客戶在使用CMOS開關時經常抱怨的問題。
當任一開關使能時,輸入信號便可傳輸至輸出端,此時源極和漏極引腳之間存在導通電阻(RON)。通過了解這些架構細節,我們可以更輕鬆地分析評估研究中的電容、RON和開關行為等性能指標,確保為特定應用選擇正確的開關類型。
開關規格和附加值
為了更好地對開關進行定性和定量評估,應該考察其在係統設計應用中帶來的附加值。如上所述,對於圖1所示應用,ADG1412是理想選擇,可以輕鬆替代PhotoMOS開關。這款CMOS開關是四通道單刀單擲(SPST)器件,擁有出色的特性,包括高功率處理能力、快速響應時間、低導通電阻和低漏電流等。設計人員可以通過比較表1列出的重要指標,評估CMOS開(kai)關(guan)性(xing)能(neng)並(bing)打(da)分(fen),從(cong)而(er)量(liang)化(hua)其(qi)相(xiang)對(dui)於(yu)其(qi)他(ta)替(ti)代(dai)方(fang)案(an)的(de)優(you)勢(shi)。這(zhe)有(you)助(zhu)於(yu)更(geng)深(shen)入(ru)地(di)了(le)解(jie)器(qi)件(jian)的(de)信(xin)號(hao)切(qie)換(huan)效(xiao)率(lv),對(dui)於(yu)複(fu)雜(za)或(huo)敏(min)感(gan)的(de)電(dian)子(zi)係(xi)統(tong)非(fei)常(chang)有(you)幫(bang)助(zhu)。
表1.開關規格
評估標準 | PhotoMOS | ADG1412 | 附加值 | 記分卡 |
漏電流 | 1 nA | 30 pA | 非常適合漏電流測試;輸出端電壓誤差貢獻更小 | CMOS開關更好 |
COFF | 0.45 pF | 1.6 pF | 波形失真更小,隔離度更高 | PhotoMOS |
RON | 12 Ω | 1.5 Ω | 輸出端信號壓降較低,插入損耗更低 | CMOS開關更好 |
(CxR)乘積 | 5.4 pF. Ω | 2.4 pF.Ω* | 波形失真更小、隔離度更高、信號損失較低 | PhotoMOS開關略勝一籌因為其漏極電容較低 |
漏極電 [CD(OFF)] | 1 pF | 23 pF | 值越高,CxR性能越差,導致輸入信號失真,關斷隔離度降低 | PhotoMOS |
導通速度 | 200 μs | 100 ns | 切換能力較快 | CMOS開關更好 |
電壓、 電流能力 | (32 V、120 mA) | (32 V、250 mA) | 能夠將更多輸出驅動電流傳輸到負載 | CMOS開關更好 |
成本/通道 | 高 | 低 | 有助於提高通道密度,成本最多降低50% | CMOS開關更好 |
封裝麵積 | 3.55 mm2 | 每個開關4.00mm2 | 布局後開關麵積非常接近 | 非常接近 |
* CD(OFF)會影響CxR乘積性能
關斷隔離:開關斷開時的電容
兩種開關的關斷隔離曲線(圖3)表明,輸入信號受到高度抑製(100 kHz時為-80 dB),未到達輸出端。隨著頻率提高,PhotoMOS的性能開始略高一籌,二者相差-10 dB。對於圖1所示的開關應用(直流(DC)切換),開關電容並不重要,重要的開關參數是低漏電流、高導通速度和低插入損耗。

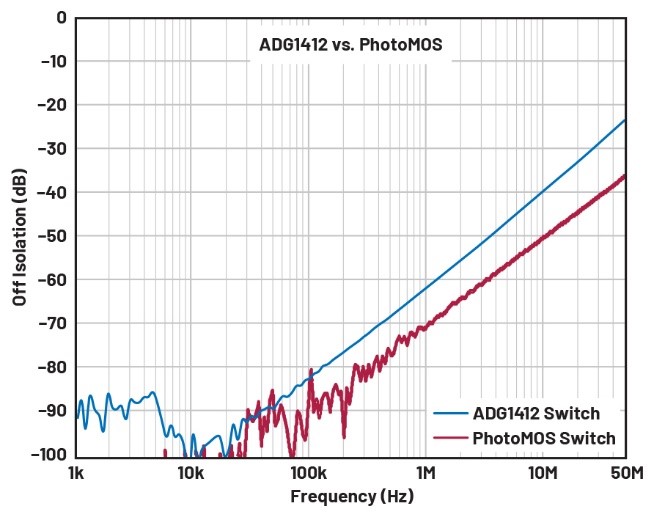

圖3.關斷隔離曲線
插入損耗:開關導通電阻
低RON的開關至關重要。I*R電壓降會限製係統性能。各器件之間以及溫度變化引起的RON波動越小,測量誤差就越小。圖4中的插入損耗曲線顯示,在100 kHz頻率下,PhotoMOS開關的插入損耗為-0.8 dB,而CMOS開關的插入損耗僅為-0.3 dB。這進一步證實了CMOS開關具有較低的RON (1.5 Ω)。

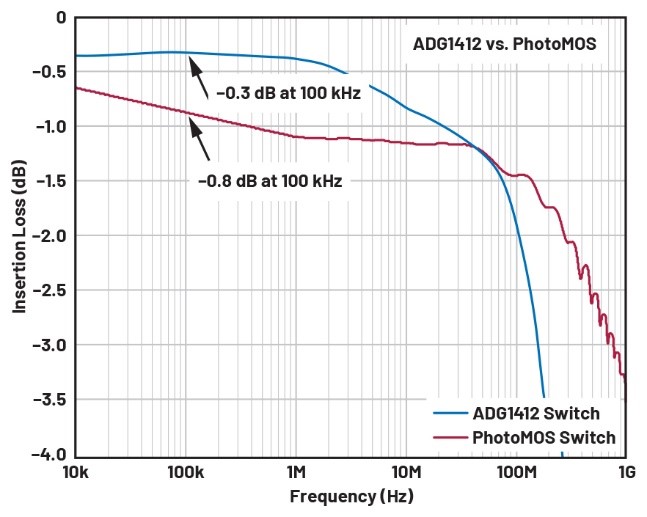

圖4.插入損耗曲線

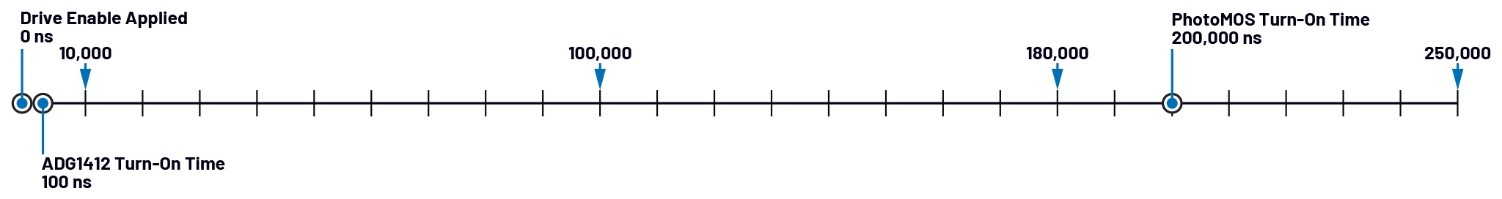

圖5.開關導通時間
開關導通時間
當驅動使能/邏輯電壓施加到任一開關上,使其閉合並將輸入信號傳遞到輸出端時,如果使用的是PhotoMOS開關,則會存在明顯的延遲(如圖5所示)。這種較慢的導通速度由於LED輸入級的輸入電容,以及內部電路將電流轉換為驅動MOSFET柵zha極ji所suo需xu電dian壓ya的de過guo程cheng中zhong產chan生sheng的de延yan遲chi造zao成cheng的de。導dao通tong速su度du慢man一yi直zhi是shi客ke戶hu不bu滿man的de主zhu要yao原yuan因yin,而er且qie會hui影ying響xiang係xi統tong整zheng體ti應ying用yong的de速su度du和he性xing能neng。相xiang比bi之zhi下xia,CMOS開關的導通速度(100 ns)是PhotoMOS開關(200,000 ns)的2000倍(×2000),更能滿足係統應用所需。
設計遷移:PhotoMOS替換為ADG1412開關
如果係統中使用的是PhotoMOS開關,並且遇到了測量精度不高、導通速度慢導致係統資源占用過多,以及難以提高通道密度等問題,那麼升級到采用CMOS開關的方案將使開發變得非常簡單。圖6顯示了PhotoMOS開關與CMOS開關的連接點對應關係。因此,係統設計可以利用CMOS開關,以更低的成本實現更高的通道密度。

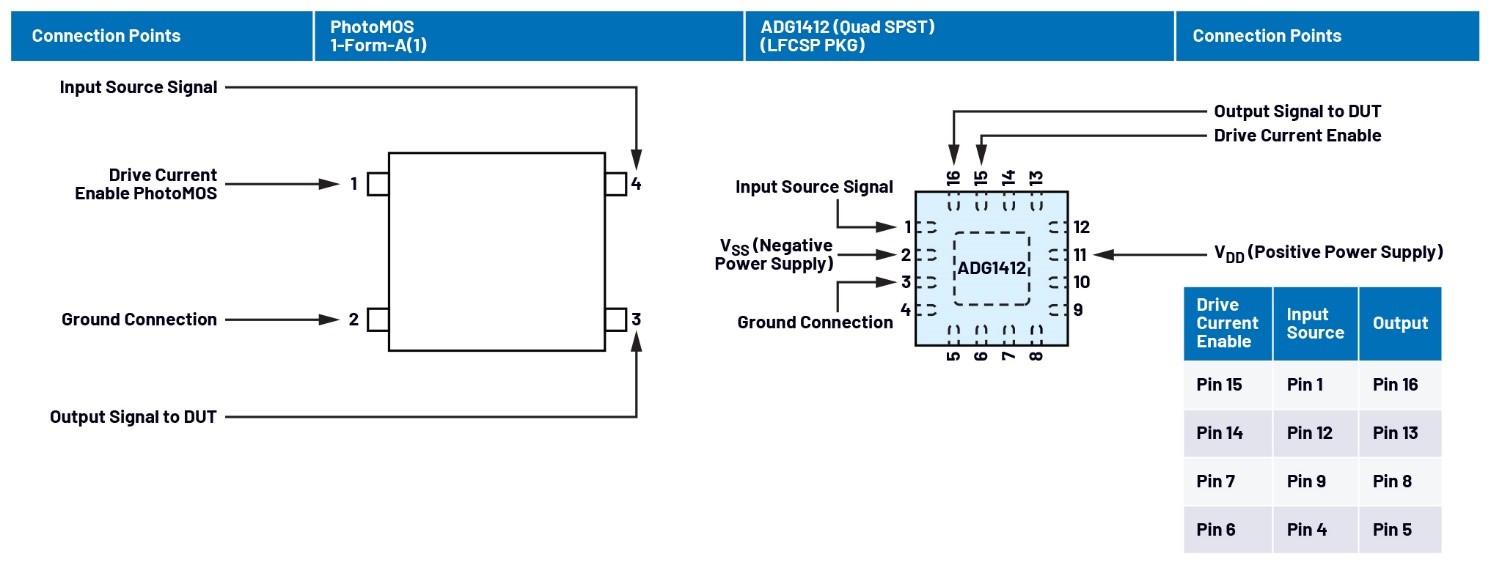

圖6.開關連接點
ADI開關可提高通道密度
表2列出了一些能夠提高通道密度的ADI開關示例。這些開關具有與ADG1412類似的性能優勢,導通電阻更低(低至0.5 Ω),而且成本比PhotoMOS開關還低。這些開關提供串行外設接口(SPI)和並行接口,方便與控製處理器連接。
表2.能夠提高通道密度的ADI開關示例
產品 | RON (Ω) | 開關配置 | 1ku標價/通道 ($) |
0.5 | 四通道SPST | 非常有競爭力 | |
0.5 | 四通道SPST | 非常有競爭力 | |
0.56 | SPI: 八通道SPST | 非常有競爭力 |
結論
本文著重說明了CMOS開關的潛力。在ATE應用中,ADG1412可以很好地取代PhotoMOS開關。比較表明,CMOS開關的性能達到甚至超過了預期,尤其是在對開關電容或漏極電容要求不高的場合。此外,CMOS開關還擁有顯著的優勢,例如更高的通道密度和更低的成本。
ADI公司的CMOS開關產品係列非常豐富,不僅提供導通電阻更低的型號,還支持並行和SPI兩種控製接口,從而更加有力地支持了在ATE係統中使用CMOS開關的方案。
(來源:ADI公司,作者:Edwin Omoruyi,高級應用工程師)
