如何用示波器測量電感及飽和電流?
發布時間:2019-02-22 責任編輯:xueqi

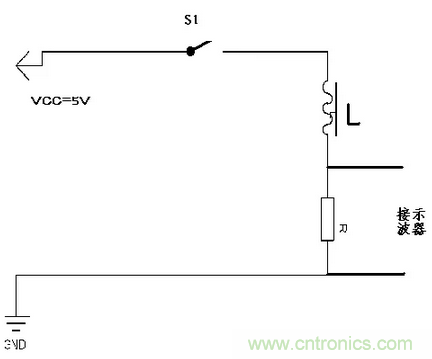

【導讀】以下將教大家用示波器測量電感及飽和電流。測試原理:電容C的容量應該足夠大,以便在放電過程中保持電壓基本不下降。合上開關S,電容開始通過被測電感L和采樣電阻R放電,放電初期,電流強度從0開始線性上升,當電流達到飽和時,由於電感量下降,電流上升的速度將明顯加快(斜率變大),此時的電流強度即為電感的飽和電流。

具體測量:

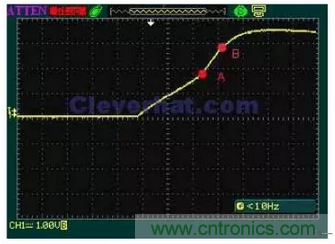

舉例:一感值33uH的電感,測試電壓為5V,采樣電阻為0.5ohm。將示波器的調試合適觸發位置,關閉S,得到下麵圖形。

從圖中可以看到,在A點以下,當采樣電壓小於1.8V(電流小於3.6A),電流隨時間平穩上升。過A點後電流上升速度明顯加快,因此該電感的飽和電流與為3.6A。
過B點後電流再次出現拐點,那時因為電容放電後電壓下降並且采樣電壓上升,使得加電感上的電壓降低引起。

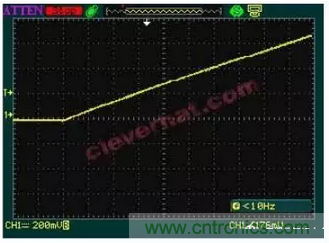

我們把掃描周期設置為1us每格,輸入靈敏度設為200mV每格,可以更清晰的看到電感電流上升初期的情況。

從圖中可以看到,10us內采樣電壓從0線性上升到680mV,對應從0上升到1.36A,電流變化率為0.136A/us。加在電感上的電壓為5V(忽略采樣電阻壓降),電感量為5 / 0.136=36.7uH,接近33uH。
來源:元器件知識大全
