詳解用非平衡電橋如何測量電阻
發布時間:2018-04-04 責任編輯:lina
【導讀】電(dian)橋(qiao)按(an)測(ce)量(liang)方(fang)式(shi)可(ke)分(fen)為(wei)平(ping)衡(heng)電(dian)橋(qiao)和(he)非(fei)平(ping)衡(heng)電(dian)橋(qiao)。雖(sui)然(ran)它(ta)們(men)都(dou)可(ke)以(yi)準(zhun)確(que)地(di)測(ce)量(liang)電(dian)阻(zu),但(dan)平(ping)衡(heng)電(dian)橋(qiao)隻(zhi)能(neng)用(yong)於(yu)測(ce)量(liang)相(xiang)對(dui)穩(wen)定(ding)的(de)電(dian)阻(zu)值(zhi),而(er)非(fei)平(ping)衡(heng)電(dian)橋(qiao)能(neng)用(yong)於(yu)測(ce)量(liang)連(lian)續(xu)變(bian)化(hua)的(de)電(dian)阻(zu)值(zhi)。
1、平衡電橋

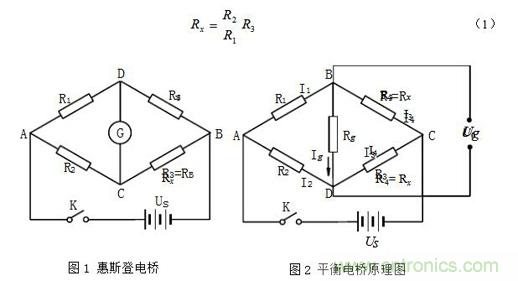

惠斯登電橋(平衡電橋)的原理如圖1所示,調節R3使檢流計G無電流流過時,C、D兩點等電位,電橋平衡,從而得到

2、 非平衡電橋
非平衡電橋也稱不平衡電橋或微差電橋。圖2為非平衡電橋的原理圖,B、D之間為一負載電阻Rg。用非平衡電橋測量電阻時,是使R1、R2和R3保持不變,Rx(即R4)變化時則U0變化。再根據U0與Rx的函數關係,通過檢測U0的變化從而測得Rx。由於可以檢測連續變化的U0,所以可以檢測連續變化的Rx。
(1)非平衡電橋的橋路形式
1)等臂電橋
電橋的四個橋臂阻值相等,即R1=R2=R3=R4。
2)輸出對稱電橋,也稱臥式電橋
這時電橋的橋臂電阻對稱於輸出端,即R1=R3=R ,R2=R4=R′。且R≠R′。
3)電源對稱電橋,也稱為立式電橋
這時從電橋的電源端看橋臂電阻對稱,即R1=R2=R′,R3=R4=R,且R≠R′。
4)比例電橋
這時橋臂電阻成一定的比例關係,即R1=KR2,R3=K R4或R1=K R3,R2=K R4,K為比例係數。實際上這是一般形式的非平衡電橋。
(2)Rg相對橋臂電阻很大時的非平衡電橋(電壓輸出形式)

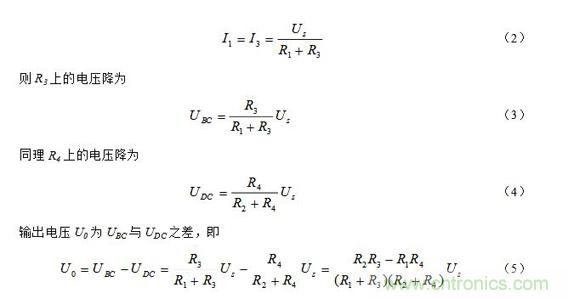

當負載電阻Rg→∞,即電橋輸出處於開路狀態時,Ig=0,僅有輸出電壓,用U0表示。ABC半橋的電壓降為Us(即電源電壓),根據分壓原理,通過R1、R3兩臂的電流為

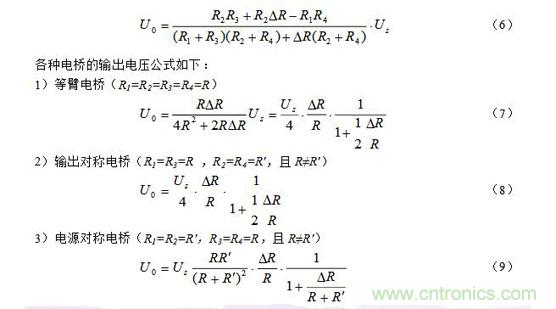

當滿足條件R2R3 = R1R4時,電橋輸出U0=0,即(ji)電(dian)橋(qiao)處(chu)於(yu)平(ping)衡(heng)狀(zhuang)態(tai)。為(wei)了(le)測(ce)量(liang)的(de)準(zhun)確(que)性(xing),在(zai)測(ce)量(liang)的(de)起(qi)始(shi)點(dian),電(dian)橋(qiao)必(bi)須(xu)調(tiao)至(zhi)平(ping)衡(heng),稱(cheng)為(wei)預(yu)調(tiao)平(ping)衡(heng)。預(yu)調(tiao)平(ping)衡(heng)可(ke)使(shi)輸(shu)出(chu)隻(zhi)與(yu)某(mou)一(yi)臂(bi)的(de)電(dian)阻(zu)變(bian)化(hua)有(you)關(guan)。若(ruo)R1、R2和R3固定,R4為待測電阻,當R4因外界條件變化(如溫度t)而變為R4+△R時,此時因電橋不再平衡而產生的輸出電壓為

注意:上麵(7)~(9)式中的R和其R′ 均為預調平衡後的電阻。此外,當電阻增量△R較小時,即滿足△R《《R時,上麵(7)~(9)三式的分母中含△R項可略去,公式可得以簡化,這裏從略。
一般來說,等臂電橋和輸出對稱電橋的輸出電壓比電源對稱電橋高,因此靈敏度也高,但電源對稱電橋的測量範圍大,可以通過選擇R和R′ 來擴大測量範圍,R和R′ 差距愈大,測量範圍也愈大。

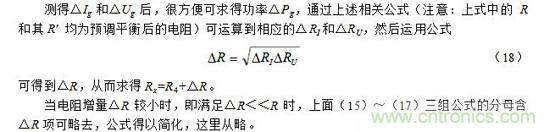

在用非平衡電橋測電阻時,需將被測電阻Rx作為橋臂R4接入非平衡電橋,並進行預調平衡,這時電橋輸出電壓為0。改變外界條件(如溫度t),則被測電阻發生變化,這時電橋輸出電壓U0≠0,開始作相應變化。測出這個電壓U0後,可根據(7)~(9)式計算得到△R,從而求得Rx=R4+△R。

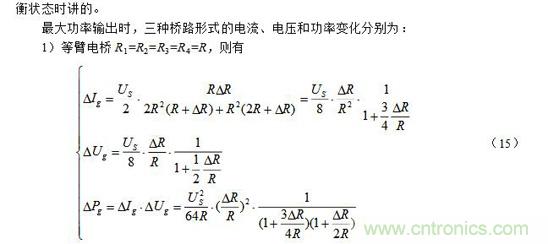

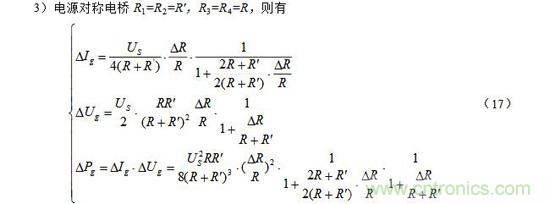

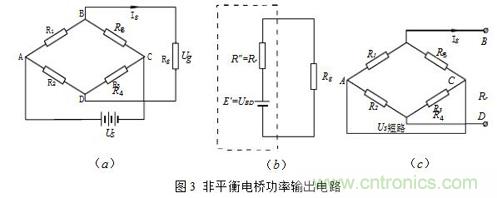

(3)Rg相對橋臂電阻可比擬時的非平衡電橋(功率輸出形式)當負載電阻Rg與橋臂電阻可比擬時,則電橋不僅有輸出電壓Ug,也有輸出電流Ig,也就是說有輸出功率,此種電橋也稱為功率橋。功率橋可以表示為圖3(a)。

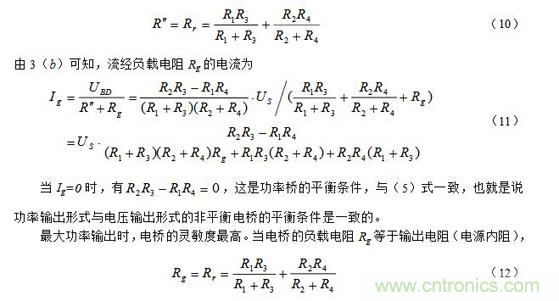

應用有源端口網絡定理,功率橋可以簡化為圖3(b)所示電路。UBD為BD之間的開路電壓,由(5)式表示,R″ 是有源一端網絡等值支路中的電阻,其值等於該網絡入端電阻Rr,參見圖3(c),即






3、半導體熱敏電阻(2.7kΩ MF51型)

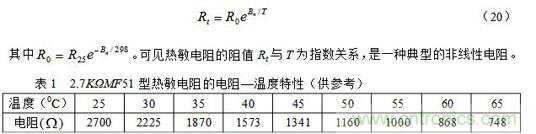

2.7kΩ MF51型半導體熱敏電阻,是由一些過渡金屬氧化物(主要用Mn、Co、Ni和Fe等氧化物)在一定的燒結條件下形成的半導體金屬氧化物作為基本材料製成,具有Pxingbandaotidetexing。duiyuyibanbandaoticailiao,dianzulvsuiwendubianhuazhuyaoyilaiyuzailiuzinongdu,erqianyilvsuiwendudebianhuaxiangduilaishuokeyihulve。danshangshuguodujinshuyanghuawuzeyousuobutong,zaishiwenfanweineijibenshangyiquanbudianli,jizailiuzinongdujibenshangyuwenduwuguan,cishizhuyaokaolvqianyilvyuwendudeguanxi。suizhewendushenggao,qianyilvzengjia,dianzulvxiajiang,guzheleijinshuyanghuawubandaotishiyizhongjuyoufuwenduxishuderemindianzuyuanjian,qidianzu—溫度特性見表1。
根據理論分析,半導體熱敏電阻的電阻—溫度特性的數學表達式通常可表示為
其中R25和Rt分別為25℃和t℃時熱敏電阻的阻值,T = 273 + t;Bn為材料常數,其值因製作時不同的處理方法而異,對確定的熱敏電阻,可以由實驗測得的電阻—溫度曲線求得。我們也可以把(19)式寫成比較簡單的表達式
