DALI數字式可尋址燈光接口（Digital Addressable LighTIng Interface）鎮流器是當前最新的可調光熒光燈鎮流器。DALI是一個數據傳輸的協議，它定義了電子鎮流器與設備控製器之間的通信方式，基於DALI 協議組建的係統具有分布式智能模塊， 各個智能化DALI 模塊都具有數字控製和數字通信能力， 地址和燈光場景信息等都存儲於各個DALI 模塊的存儲器內。DALI 模塊通過DALI 總線進行數字通信、傳遞指令和狀態信息，實現燈的開關、調光控製
、係統的設置等功能。DALI總線製定一個係統結構簡單、安裝方便、操作容易
、功gong能neng良liang優you的de燈deng光guang控kong製zhi係xi統tong

，可ke用yong於yu一yi個ge房fang間jian內nei的de燈deng光guang控kong製zhi，還hai可ke以yi連lian接jie更geng高gao級ji的de設she備bei網wang絡luo，如ru以yi太tai網wang，以yi支zhi持chi更geng多duo的de設she備bei和he足zu夠gou的de網wang絡luo帶dai寬kuan。 DALI協議的基本參數如下：

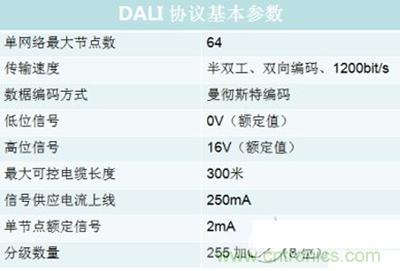

圖1.DALI協議基本參數



DALI總線主要用於多個熒光燈以及LED照明的調光控製。通過調光控製器可對每個鎮流器分別尋址
，一個單段DALI數椐控製線上可以對64個鎮流器分別編址
，每個鎮流器內可以設置16個燈光場景，同一個鎮流器還可以編在一組或多個組，最大編組數為16
，也就是一個DALI係統可控製多達1000個鎮流器。

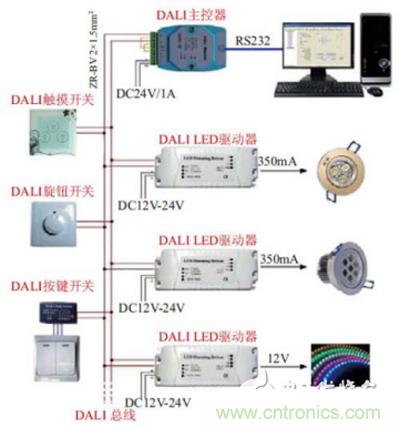

圖2.DALI係統結構圖





DALI采用雙向曼徹斯特編碼，值“1”和“0” 表示兩種不同電平的躍變。從邏輯低電平轉變到高電平表示為“1”
，從邏輯高電平轉變到低電平表示為“0”。

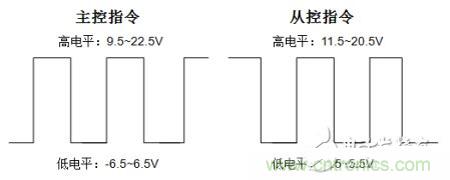

圖3.DALI電平標準示意圖



DALI數據分為前向幀和後向幀兩類。前向幀的傳輸方向是從主控單元到從控單元

，由19 bit組成，包括1bit起始位、8 bit地址位、8 bit數據位和2 bit停止位，如圖：4所示；

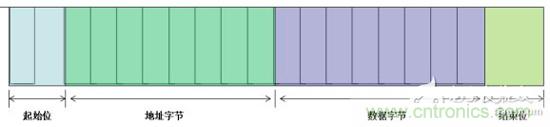

圖4.DALI前向幀結構



· 起始位：邏輯值“1”作為起始位



· 地址位：8位地址比特位可用於係統中的各電子鎮流器之間實現通信

，單獨控製單個從機的個體地址，編址範圍是O～63，可控製64個不同地址，稱為短地址； DALI控製器有成組控製的組地址指令，編址範圍是0—15
，最多可進行16組的成組控製。



· 數椐位：8位數據比特位的正向逆向傳輸信息的功能，它包括如開/關燈
、燈的調光和調光時間等有關控製信息。



· 結束位：兩個非編碼的高電平。



後向幀的傳輸方向是從從控單元到主控單元，在DALI協議中，從機隻有在主控製器查詢時
，才向主機發送數據。從機向主機發送的數據由11 bit數據組成
，第1 bit是起始位
，第2—9 bit是數據位，第10 bit和第11 bit是停止位。如圖5所示。

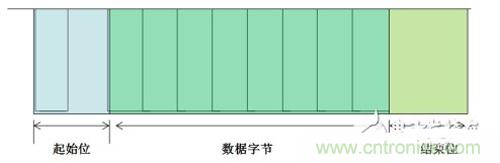

圖5.DALI後向幀結構





現場模擬照明控製DALI通信協議
，這裏用數據挖掘型示波器ZDS4054 Plus為例，其免費標配DALI協議解碼功能，可對全內存512Mpts的數據進行解碼，且可對照明控製器與鎮流器之間的信號監測，取其中一幀數據的信息在事件表中進行查看
，如下圖6所示：

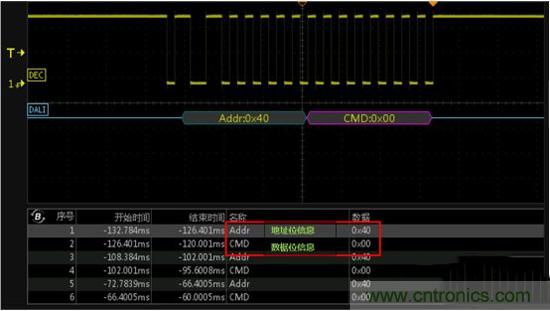

圖6.DALI協議解碼界麵



對長時間監測的數據進行異常分析，可在示波器的縮放模式下使用雙ZOOM多(duo)窗(chuang)口(kou)顯(xian)示(shi)的(de)功(gong)能(neng)，對(dui)信(xin)號(hao)進(jin)行(xing)多(duo)窗(chuang)口(kou)異(yi)常(chang)監(jian)測(ce)和(he)分(fen)析(xi)，可(ke)同(tong)時(shi)對(dui)任(ren)一(yi)數(shu)據(ju)幀(zhen)和(he)數(shu)椐(ju)幀(zhen)上(shang)升(sheng)沿(yan)或(huo)下(xia)降(jiang)沿(yan)細(xi)節(jie)進(jin)行(xing)分(fen)析(xi)，然(ran)後(hou)通(tong)過(guo)查(zha)看(kan)放(fang)大(da)數(shu)椐(ju)細(xi)節(jie)，事(shi)件(jian)表(biao)中(zhong)的(de)數(shu)據(ju)和(he)波(bo)形(xing)一(yi)一(yi)對(dui)應(ying)，定(ding)位(wei)異(yi)常(chang)非(fei)常(chang)方(fang)便(bian)，如(ru)下(xia)圖(tu)7所示。

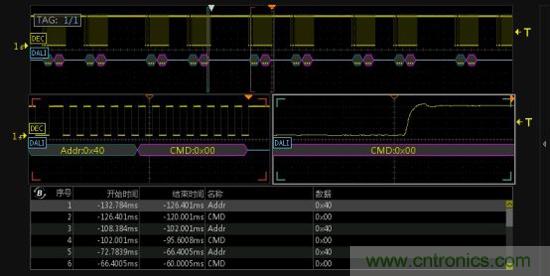

圖7.細節分析





ZDS4054Plus示波器免費標配DALI協議，基於512Mpts存儲深度

，可對照明控製DALI通信做長時間的監控解碼
，並支持DALI協議觸發
，同時
，可通過示波器豐富的插件及異常搜索方式分析波形細節，快速定位問題。
