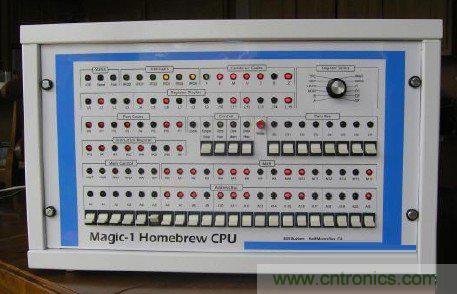

看看上麵這張圖，究竟是個什麼東東呢?可能有人會說
，這不過是個大學生用的實驗儀器吧。但細心的朋友則肯定已經看到這個東西下麵的“Magic-1 Homebrew CPU”字樣了。

　　

難道這真的是一個CPU?請趕快閉好你張大了的嘴巴。讓筆者來告訴你答案：的確是!這是一個名字叫Bill Buzbee的朋友用200多塊74係列的TTL集成電路通過純手工製造的CPU。

　　

這個神奇的Magic-1
，就是由一個名叫Bill Buzbee的家夥手工打造的CPU。而Magic-1也是基於這個CPU製造的計算機的名字。有意思的是，“製作Magic-1的念頭是在一次午餐中冒出來的”，Buzbee說。

　　

Buzbee是一位編譯器作者。但他為自己不熟悉CPU的實際工作而感到鬱悶。因此想到了親自動手來作一個CPU。Buzbee在大學時候沒有學過任何電子類的課程，而且對於晶體管、電阻

、電容等也隻是一知半解。不過他的朋友Ken想到有一本老雜誌曾經介紹過如何使用TTL集成電路來製作極其簡單的CPU，並推薦他去看一看。一周後，Buzbee找到了這些文章
，並全部讀了一遍。然後在下一次午餐上，Buzbee對Ken說起決定自己打造一個CPU。Ken說：“為什麼不呢?”於是，Bill Buzbee的Magic-1項目拉開了序幕。





　　

實物照片大曝光，已經在工作狀態……

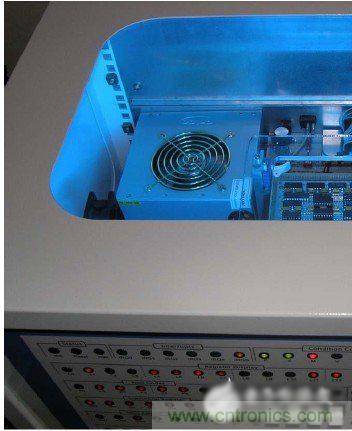

鏤空的頂板，可以看到內部的照明藍光，非常絢麗

　　

學過數字邏輯和數字電路的朋友一定知道，通過使用TTL門電路，的確是能夠實現一個CPU的;筆者在大學時也曾在軟件上使用74係列芯片模擬過功能非常簡單的CPU。然而
，Buzbee朋友搞得這個家夥卻是一個功能完全的CPU，我不知該如何形容它的功能
，我本想說“麻雀雖小，五髒俱全”，但是……



這小朋友抱著DIY出來的CPU
，不知道心裏是個什麼滋味呢?

　　

這款“家釀”CPU可以支持完整的硬件地址轉換、內存影射IO和DMA，並且支持多進程，主頻“高達”3MHz;該CPU采用8位地址總線，每個進程擁有128K地址空間，其中包括32個2K的數據頁和32個2K的代碼頁，這些地址影射到22位的物理地址空間中，如果算上外部設備的地址空間就是23位物理地址空間。

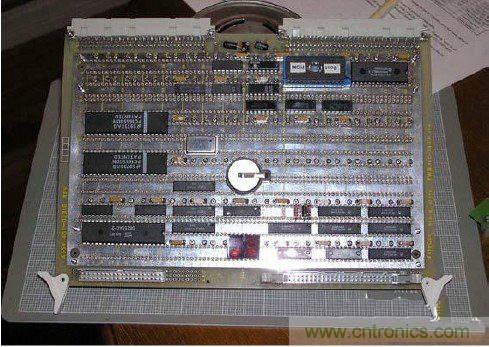

ALU/寄存器板的元件麵

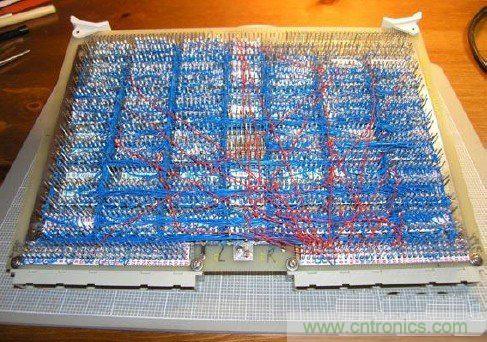

ALU/寄存器板的連線麵

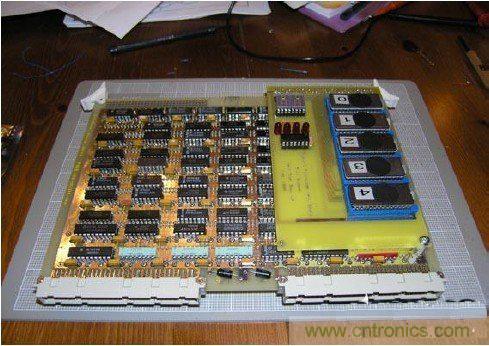

控製板的元件麵

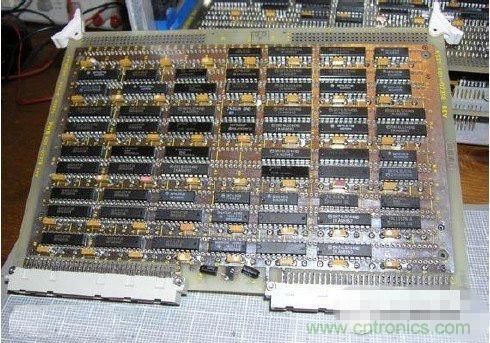

設備板的元件麵
，注意中間有一塊鋰電池

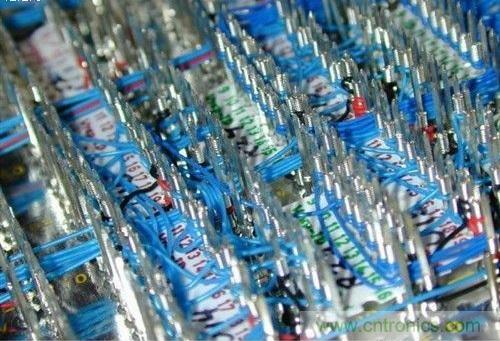

大特寫!背麵連線的局部圖

　　

怎麼樣?夠強的吧?這還不算什麼，這個Buzbee還用這個CPU組裝了一台微型計算機，名字也叫Magic-1。

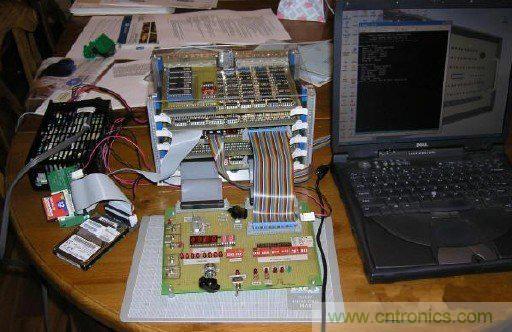

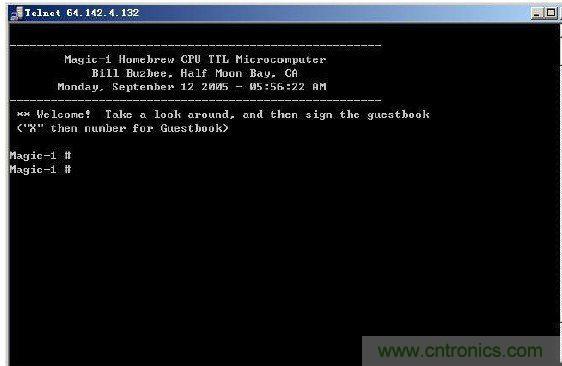

可實現Telnet服務功能

　　

這台計算機包括兩個串口和一塊20M的1.3吋硬盤和另一塊30M硬盤。最讓人“乍舌”的事
，這位朋友還將這台計算機做為一個Web服務器

，同時支持Telnet會話(雖然隻支持一個會話)。哦，還有
，為了讓這個係統能夠跑起來
，Buzbee還為它準備了一個C編譯器!
