本文，我們將以MSP432P401R MCU中的ADC14（集成14位模數轉換器）作為示例。低功耗應用
，以及減少高占空比應用中的啟動時間都是ADC14設計過程中的考量要素。然而，各個應用都有獨特的特點
，因此
，為最大限度地降低功耗，必須謹慎選擇ADC14的旋鈕或可編程性。

　　

這篇博文重點講述MSP432™ MCU的一些關鍵特性，您可以通過這些特性自定義ADC14的功率和性能：

　　

可選參考

快速啟動

可選時鍾源

電源模式

最低電壓1.62V

使用集成DC / DC驅動核心電壓

自動關機

內部溫度傳感器，ADC采樣時間減少



　　

可(ke)選(xuan)參(can)考(kao)允(yun)許(xu)用(yong)戶(hu)選(xuan)擇(ze)適(shi)合(he)其(qi)性(xing)能(neng)的(de)最(zui)小(xiao)電(dian)流(liu)。如(ru)果(guo)電(dian)源(yuan)穩(wen)定(ding)，可(ke)將(jiang)電(dian)源(yuan)作(zuo)為(wei)超(chao)低(di)功(gong)耗(hao)參(can)考(kao)。使(shi)用(yong)電(dian)源(yuan)作(zuo)為(wei)基(ji)準(zhun)，意(yi)味(wei)著(zhe)內(nei)部(bu)參(can)考(kao)無(wu)需(xu)電(dian)流(liu)，而(er)且(qie)參(can)考(kao)沒(mei)有(you)啟(qi)動(dong)時(shi)間(jian)。

　　

　　

ADC14啟動快速，可進一步改進高占空比應用的低功耗。ADC和時鍾（MODOSC或SYSOSC）的啟動時間很短。此外，在其緩衝器啟動前（參見設備數據表了解具體數值），作(zuo)為(wei)低(di)功(gong)耗(hao)的(de)內(nei)部(bu)參(can)考(kao)首(shou)先(xian)啟(qi)動(dong)。由(you)於(yu)不(bu)需(xu)要(yao)充(chong)電(dian)時(shi)間(jian)過(guo)長(chang)的(de)外(wai)部(bu)電(dian)容(rong)器(qi)，因(yin)此(ci)緩(huan)衝(chong)器(qi)可(ke)快(kuai)速(su)建(jian)立(li)。這(zhe)樣(yang)
，僅(jin)在(zai)使(shi)用(yong)的(de)時(shi)候(hou)才(cai)需(xu)要(yao)打(da)開(kai)緩(huan)衝(chong)器(qi)，而(er)且(qie)外(wai)部(bu)電(dian)容(rong)器(qi)充(chong)電(dian)也(ye)需(xu)花(hua)費(fei)更(geng)長(chang)時(shi)間(jian)。

　　

　　

考慮時鍾選擇時


，需要考慮係統級功率預算。在某些情況下，轉換更快的時鍾可節約能量。工作周期應用可從具有快速啟動時間的MODCLK受益。用戶必須考慮增加不同時鍾源的電流可將ADC的啟動時間降至最低
，並可節省淨功率。

　　

　　

電源模式（ADC14PWRMD位）按照最大采樣率調整電流消耗
，主要是通過在選擇內部參考時調整所用的緩衝器。與SYCOSC情況一樣，如果你在ADC14中使用較慢的時鍾，可以考慮將低功耗模式（ADC14PWRMD = 2）作為時鍾源（參見設備數據表了解具體的時鍾要求）。

　　

當使用外部參考時
，ADC14PWRMD設置之間的每次轉換的能量差壓與未使用參考緩衝器時一樣小。這種情況下
，較慢的時鍾降低ADC的電流消耗，但需要更長時間才能完成。

　　

使用內部參考時
，最低能耗模式取決於您的應用。應基於每個應用考慮以下因素
，包括：ADC無源時啟用低功耗模式的節能、采樣時間

、轉換次數、時鍾或其它地方使用的參考、時鍾頻率、轉換次數等。對於采樣時間長的應用，ADC采樣時間電流小於轉換電流，因此您看到的數據比數據表中的數值小。您可能需要做一些台架測試，以了解您的應用的ADC電流消耗。

　　

使用具有最小采樣時間的內部參考
，並考慮MODOSC / SYSOSC的能量，單一ADC轉換的低功率模式能耗最低。但是
，憑借連續五次或更多的轉換，轉換速度開始占據主導

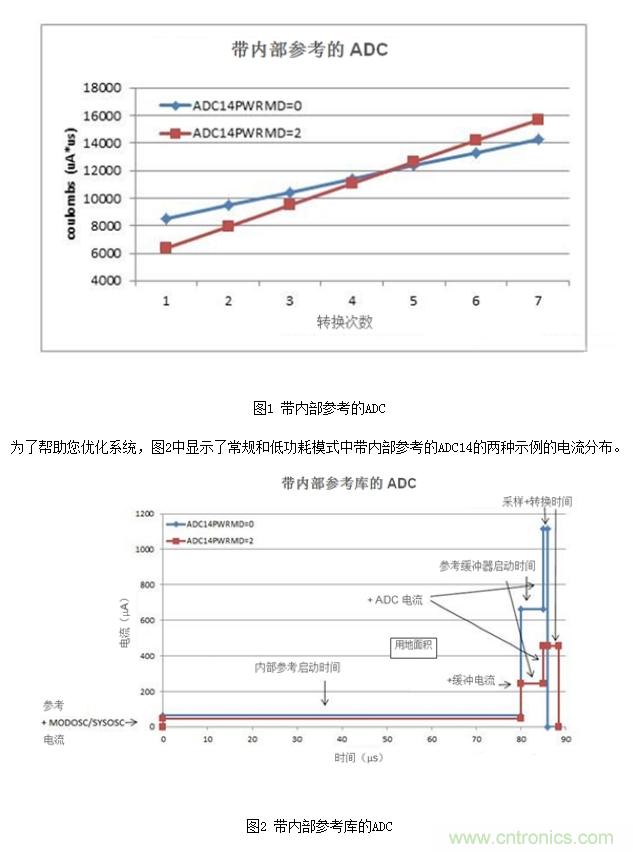

，而帶更快時鍾的常規電源模式能耗最低。圖1對比了12位模式中兩個不同轉換次數的電源模式的能耗。

　　

　　

全速運行過程中
，當ADC14PWRMD = 2（200ksps最大值）或最小電源電壓為1.8 V時


，ADC14支持最佳的1.62伏fu最zui小xiao電dian源yuan電dian壓ya。對dui於yu電dian池chi操cao作zuo，如ru果guo可ke以yi使shi用yong低di功gong率lv模mo式shi，可ke延yan長chang電dian池chi壽shou命ming並bing且qie仍reng然ran充chong分fen采cai樣yang信xin號hao。對dui於yu穩wen壓ya電dian源yuan

，使shi用yong低di電dian壓ya降jiang壓ya轉zhuan換huan器qi可ke極ji大da地di提ti高gao所suo有you電dian流liu源yuan的de效xiao率lv

，並bing降jiang低di從cong電dian源yuan中zhong牽qian引yin的de電dian流liu。

　　

　　

MSP432微控製器提供了一個集成DC / DC轉換器，可提高包括ADC14數字邏輯的核心電源效率。對於ADC14電流的數字段
，DC / DC轉換器減少電流消耗。對於差分輸入
，當使用DC/DC轉換器時，性能差異可忽略不計。對於單端輸入方式，這對70分貝對73分貝典型SINAD（信噪比和失真比）具有較小影響。如欲了解詳情
，敬請參閱設備數據表，確保ADC14與DC / DC轉換器適用於您的應用。

　　

　　

ADC14具備自動關機功能
，用戶無需任何操作，即可降低功耗。當ADC14停止轉換操作時
，處理器將自動禁用
，並在需要時自動重新啟用。時鍾源、MODOSC或SYSOSC也可自動啟用，在需要時為ADC14自動提供MODCLK或SYSCLK；ADC14或裝置的其餘部分不需要時，也可對其禁用。ADC14 MODOSC / SYS OSC與內部參考一起啟動，因此時鍾自動關閉不會造成影響。

　　

通過設置ADC14REFBURST位，並將REFON位設置為0
，內部參考在樣品或轉換相之間不會自動斷電。

　　

　　

內部溫度傳感器設計的采樣時間要求比之前的MSP設備更短

，以減少用於測量溫度的能耗。
