一、變頻器概述

變頻器主要分為兩類：電壓型，將電壓源的直流變換為交流，其直流回路通過電容濾波。

輸出電壓波形為矩形波電流波形近似正弦波。一般要深度負反饋
，有穩定作用；電dian流liu型xing

，將jiang電dian流liu源yuan的de直zhi流liu變bian換huan為wei交jiao流liu，其qi直zhi流liu回hui路lu通tong過guo電dian感gan濾lv波bo。電dian流liu波bo形xing為wei矩ju形xing波bo電dian壓ya波bo形xing近jin似si正zheng弦xian波bo。一yi般ban為wei正zheng反fan饋kui
，有you增zeng益yi作zuo用yong。

現在的變頻器主要采用VVVF變頻或矢量控製變頻，也就是先把工頻交流電通過整流器轉換成直流電源，再把直流電源轉換成頻率、電壓均可控製的交流電供給電機。但是VVVF缺點是輸入功率因數比較低，諧波電流大，直流電路需要大的儲能電容。

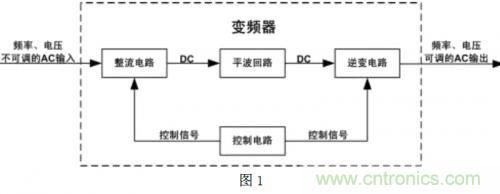

變頻器的主回路構成：電源輸入—整流橋—啟動電阻—母線電容—製動單元（製動電阻）—逆變橋—電源輸出。主電路是給異步電動機提供調壓調頻電源的電力變換部分
，它由三部分構成：

1、整流電路：將工頻電源轉變為直流；

2、平波回路：吸收在變流器和逆變器產生的電壓脈動；

3、逆變電路：將直流轉變為頻率可調的交流電。

二
、主要參數測量

對與其工作係統主要是由變頻器和變頻電機兩部分組成。而針對於變頻電機主要的故障有過流
、過壓、欠壓
、過熱、輸出不平衡、過載等。常見的變頻器應用為電動機控製係統

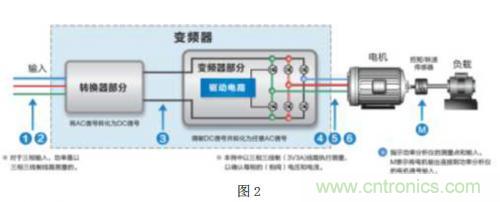

，整個係統需要對變頻器輸入、輸出信號進行測量，同時需要測量電機的扭矩及轉速等係統特性。


輸入輸出參數：電壓
、主要的測量參數包括：電流、功率的額定值，輸入額定容量
、出過載能力，功率、功率因數，輸出頻率範圍

；直流母線參數：電壓
、電流
、功率
；效率與諧波：轉換效率，諧波失真。致遠的MPT電機測試平台專業打造測試環境。憑借在功率分析、電機測量領域的深入理解、與長久積累，融合儀器設計與係統集成的理念
，打破了傳統測功機的性能瓶頸
，引領電機試驗進入動態時代。

1
、專業、標準化的電機測試功能體驗；

2、融合功率分析儀的優秀指標與豐富測試功能；

3、行業獨有的電機驅動係統瞬態測量。

電dian機ji的de調tiao速su與yu控kong製zhi，正zheng在zai以yi其qi卓zhuo越yue的de性xing能neng和he經jing濟ji性xing，可ke以yi說shuo在zai調tiao速su領ling域yu，這zhe樣yang的de係xi統tong完wan全quan改gai變bian的de傳chuan統tong的de調tiao速su方fang式shi。大da大da的de提ti高gao了le生sheng產chan效xiao率lv並bing節jie約yue了le能neng源yuan。
