好玩有趣的各種自動關機電路總結

發布時間：2015-07-31 責任編輯：sherry

【導讀】今天用萬用表的時候，突然很奇怪，為什麼過了一段時間不使用後它就“自我了結”了(le)呢(ne)？怎(zen)麼(me)實(shi)現(xian)的(de)呢(ne)？實(shi)驗(yan)室(shi)的(de)福(fu)祿(lu)克(ke)表(biao)，蠻(man)貴(gui)，不(bu)敢(gan)擅(shan)自(zi)拆(chai)開(kai)，所(suo)以(yi)就(jiu)網(wang)上(shang)查(zha)詢(xun)資(zi)料(liao)，嗬(he)嗬(he)，這(zhe)一(yi)查(zha)，好(hao)玩(wan)了(le)。發(fa)現(xian)了(le)各(ge)種(zhong)軟(ruan)關(guan)機(ji)電(dian)路(lu)，就(jiu)是(shi)單(dan)片(pian)機(ji)工(gong)作(zuo)一(yi)會(hui)後(hou)，自(zi)動(dong)關(guan)機(ji)了(le)。好(hao)靈(ling)性(xing)和(he)智(zhi)能(neng)哦(o)。

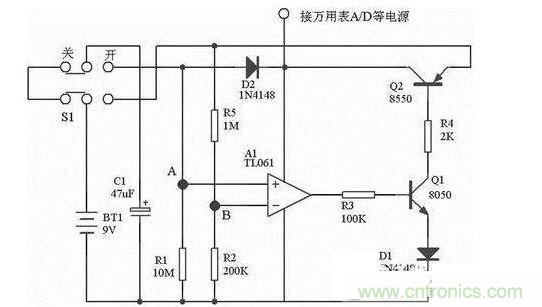

先解決萬用表的問題——自動關機電路如下圖所示：

萬用表

來，細細分析下：

　　

其實說白了就是——比較器+ RC定時+三極管開關

　　

R1和C1組成RC定時網絡，Q1和Q2組成電子開關。

　　

其工作過程是：當把開關S1置於“關”時9V電池對電容C1充電。使得C1兩端的電壓等於電池電壓。當把S1置於“開”時，電容C1接至運放的同相輸入端（A），同時也通過R1放電。R2和R5分壓得到約1.5V的電壓加至運放的反相輸入端（B），剛開機時電壓A》B，運放輸出高電平。這說使用Q1 和Q2都導通，通過Q2的集電極輸出9V電壓。萬用極工作。

　　

隨著C1的不斷放電，A的電壓不斷下降，當A端電壓小於B端電壓時，運放輸出低電平，Q2輸出低電平，然後萬用表就自動關機了……是吧

　　

至於定時的時間，就取決於R1和C1了。其關係為：t=-ln（A/U）RC，其電U為電容的初始電壓，A為終止電壓。以上電路的值約為14分鍾，當把電容換成100uF時約為半小時。

　　

嗯，看完萬用表自我了結電路後，來，再看看那些好玩的軟關機電路（都來源於萬能的網絡，分析過，原理上都可行的），且看他們又是如何“自殺”的？

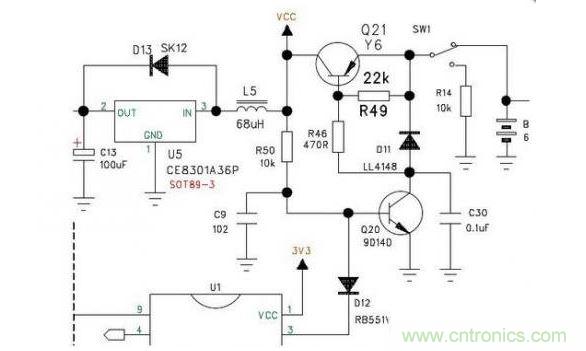

萬用表

這個電路稍顯複雜，但是原理還是一樣的簡單，就是電子開關的關斷而已。

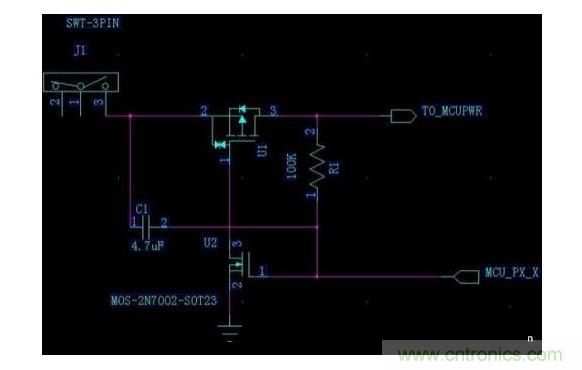

萬用表

這個電路就是用MOS管來代替三極管而已，原理一樣。不過更精簡了。
