一般我們所熟知的微波爐所用的高壓電容器的額定工作電壓通常為1800～2200V
，電容量在0.8～1.2μF
，並且電容器的內部都並接著一個10～12MΩ的高阻電阻，其作用是在關機後自動泄放電容器上的電荷。





高壓電容的主要作用是與高壓二極管組成半波倍壓整流電路，為磁控管提供直流陽極高壓。高壓變壓器的次級高壓繞組輸出2100V左右的交流電壓，經高壓電容和高壓二極管倍壓整流後
，獲得4000V左右的直流高壓供給磁控管的陽(陰)極使用。由於磁控管的陰極在內

、陽極在外，為安全計，通常電路中總是將磁控管的陽極接地，而陰極接負高壓。

高壓電容還有提高微波爐電路效率的作用。因為漏磁變壓器工作時存在滯後的漏感電流，效率較低;有了高壓電容後，其超前的電容電流會對滯後漏感電流起到補償作用，因而能使電路的功率因素得以提高
、效率上升。





可用萬用表R×10k或R×1k擋測量高壓電容器，表針應擺動一定角度後逐漸回到9～12MΩ。若導通或電阻小，表明電容擊穿或漏電，若表針不擺動即指示9～12MΩ，shuomingdianrongyikailusunhuai。lingwaiceliangdianrongliangduanyuwaikejiandianzuyingweiwuqiongda，fouzebiaomingdianrongyuwaikejueyuanbuliang。weiboludegaoyadianrongqi，zhiyaozhuyaotexingcanshuxiangtonghuoxiangsi，waixingchicunbuyingxianganzhuang
，yibandoukexianghudaihuan。

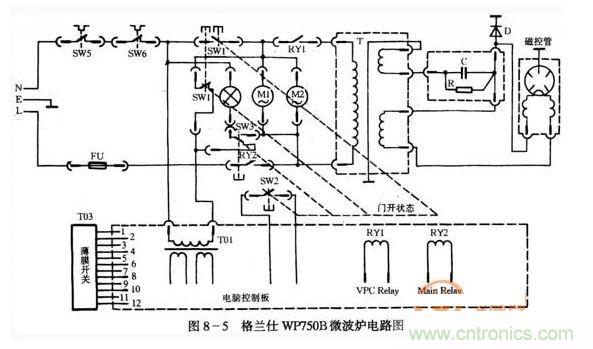

微波爐電路圖



由以上電路圖可以知道，這裏我們所說的高壓二極管的導通閾值電壓較高，若用內電池電壓為1.5V的普通萬用表測其正向電阻
，測出阻值可能很大，表針大多不動，這就無法判斷其好壞，所以要用內電池大於6V
，最好9～15V的萬用表的R×10k擋測量，測量的正向電阻正常為20—300kΩ左右

；反向電阻則為無窮大。



如用兆歐表測量，正向電阻正常小於2kΩ

；反向電阻為無窮大。如沒有上述儀表，也可用普通萬用表的R×1k擋測量
，但需在一支表筆上串接6～9Vdianchihouzaixingceliang，chuanjiedianchishijianghongbiaobijiedianchizhengji，dianchifujizezuoweiyuanhongbiaobiyongyuceliang。celiangshibukeduanluliangceliangduan，yebuyaoquceliangyizhineizubuzhengchang(過小)的高壓二極管或其他元件，以免表針打過頭而受損；weibaoxianqijian，yekechuanlianyigeheshidexianliudianzuhouzaishiyong。celiangzuzhipanduanbiaozhunkecanzhaoyongtongyangfangfasuocedezhengchanggaoyaerjiguandeshuzhi。dangrangenjuyibanjingyanpanduangengfangbian
，erqiedadoukekao
，yanzhiyaojiancechufanxiangdianzuweiwuqiongda，zhengxiangdianzubushiwuqiongdahuozhehenda(表針偏轉一定角度

，不是微動)，就表明二極管基本是好的。對於有些微波爐中采用的非對稱保護二極管
，可用10k擋測量，其正常的正反向電阻都應為無窮大。
