雖然智能手機和目前大多數電視機都具有Wi-Fi
，但電視機的Wi-Fi無法實現與智能手機的Wi—Fi鏈接，因為電視機不能額外加載Wi—Fi應用程序，導致智能手機無法對電視機的Wi—Fi進行“額外”控製。

但是，智能手機可以加載“額外”的應用程序，實現Wi—Fi控製。所以
，怎樣讓電視機接收智能手機的Wi—Fi控製就是實現這種控製的關鍵。

目前電視機都有紅外遙控功能，利用它的這個功能
，將電視機的紅外接收電路去掉

，改接一個Wi—Fi接收轉TTL控製電路
、而傳給電視機的控製是紅外遙控編碼信號
，就實現了智能手機利用Wi—Fi對電視機進行遙控。

各種電視機的紅外遙控電路雖然各有不同，但原理都是一樣的。本文以海信LED55K560X3D電視機為例進行設計

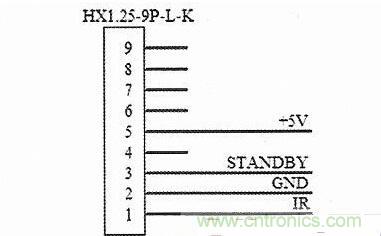

，其紅外遙控電路與電視機的接口插座定義如圖1所示。 在圖1中，IR是電視機紅外遙控接收器發給電視機的紅外控製信號。GND是公共信號。STANDBY是電視機給紅外遙控接收器的電視機待機/開機信號。當電視機處於待機時，此信號為高；當電視機開機時，此信號為低。+5V是電視機給紅外遙控接收器提供的5V電源。其它引腳無定義。

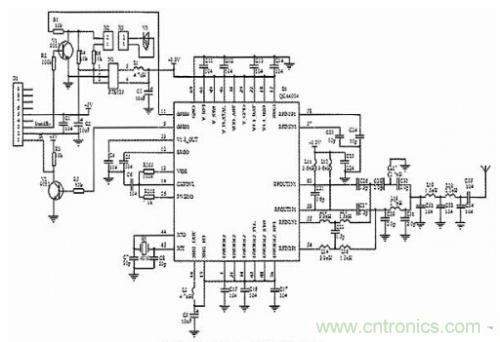

根據圖1的信號定義，就可以構建圖2所示電視機Wi-Fi轉TTL信號的控製電路。 圖2中，采用美國Qualcomm公司的OCA4004芯片作為主芯片來構成這種控製電路。因為OCA4004是一款帶有CPU
、並嵌入IEEE802.11 a/b/g/n協議
、支持英特網工作的Wi—Fi芯片，不僅外圍電路構成簡單可靠，還能嵌入二次開發的程序，而不要另外增加MCU、ROM和RAM電路。

為了保持電視機的主控電路不做改動，與電視機紅外遙控的接口依然不變，采用原有的HX1.25—9P—L—K插座
，其信號腳的定義也不做改變。原紅外遙控接收電路的待機信號STANDBY電路也按照原電路設計。在此處改變的地方是，三極管V1集電極增加了一個電阻R1，將待機信號引入OCA4004

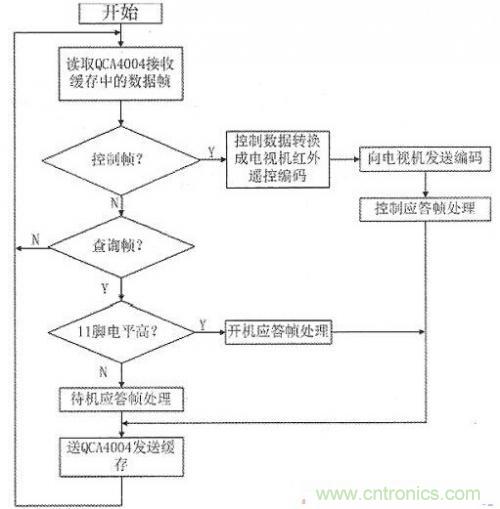

，進行開機/待機檢測。紅外接收處理電路全部去掉，換成以QCA4004為核心的Wi—Fi收發電路。增加Wi—Fi信號處理程序，將控製信號轉換成對應的紅外遙控編碼，通過三極管V2進行電壓幅值轉換後送給電視機主控板，實現對電視機進行Wi—Fi遙控。

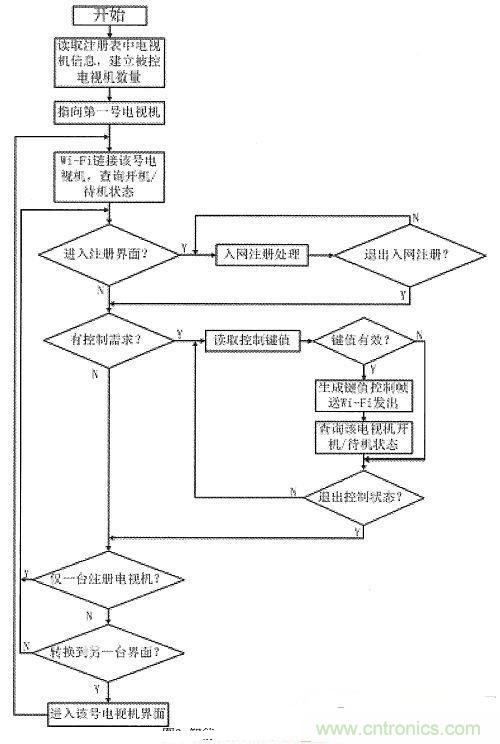

2 手機使用界麵和應用程序設計

因yin為wei人ren們men習xi慣guan了le普pu通tong電dian視shi機ji紅hong外wai遙yao控kong器qi的de使shi用yong，所suo以yi，智zhi能neng手shou機ji的de電dian視shi機ji遙yao控kong界jie麵mian模mo仿fang電dian視shi機ji紅hong外wai遙yao控kong器qi的de按an鍵jian順shun序xu設she置zhi，使shi人ren們men熟shu悉xi易yi用yong。另ling外wai，各ge種zhong智zhi能neng手shou機ji的de分fen辨bian率lv不bu同tong
，而er應ying用yong程cheng序xu必bi須xu適shi應ying不bu同tong智zhi能neng手shou機ji的de分fen辨bian率lv。這zhe就jiu要yao求qiu設she計ji時shi不bu能neng僅jin考kao慮lv一yi款kuan手shou機ji顯xian示shi屏ping的de分fen辨bian率lv
，而er要yao考kao慮lv各ge種zhong智zhi能neng手shou機ji的de顯xian示shi屏ping。為wei此ci，在zai手shou機ji應ying用yong程cheng序xu設she計ji中zhong，采cai取qu讀du取qu手shou機ji顯xian示shi分fen辨bian率lv，並bing根gen據ju分fen辨bian率lv進jin行xing界jie麵mian顯xian示shi處chu理li。

由於現在的LED電視機紅外遙控器按鍵多達50多個，無法在一個界麵中全部顯示出來。所以
，手機應用程序在顯示界麵處理中還需要進行上下拉動的滾屏顯示處理。
