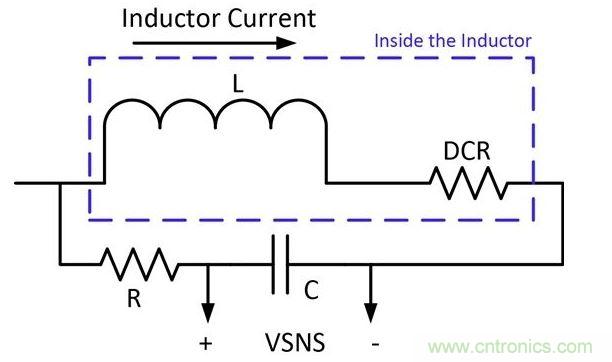

電感器 DCR 感測並不是特別精確，但已足夠了。電感器的 DCR 通常近似於 +/- 10%。溫度係數會因銅而發生變化，您可能會得到一些很不準確的測量值。可取之處是在 DCR 網絡之後，您最終可得到不含開關噪聲的、非常幹淨的信號。圖 1 是從電感器的 DCR 提取電流信息所需的網絡。

在設置 DCR 網絡時有幾個因素需要考慮：



1.控製器或感測電路能夠處理的最大信號量 — 可能需要拆分。



2.溫度補償 — 具有負溫度係數的組件可在溫度變化時用來幫助保持 DCR 恒定。



DCR 感測通常用於多相位配置，以實現電路模式控製。使用該技術很容易實施多相位間的電流共享。

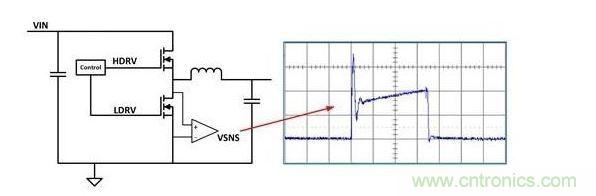

使用 FET 感測，但需要密切注意開關噪聲！在 FET 切換時，會產生大量的噪聲。這種噪聲需要過濾。圖 2 是 FET 感測方案以及噪聲如何幹擾測量。有幾種方法可以減少噪聲，但它們都有缺陷。

1.使用 RC 網絡的濾波器。可以使用，但它會對電流信號進行四舍五入
，使邊沿不清晰。四舍五入後的電流感測信號會導致抖動及其它噪聲問題。



2.前沿消隱。這是一項忽略第一部分電流感測信號的技術。這種方法的主要問題是：它會導致最小導通時間，如果有問題，占空比隻能減少這麼多。

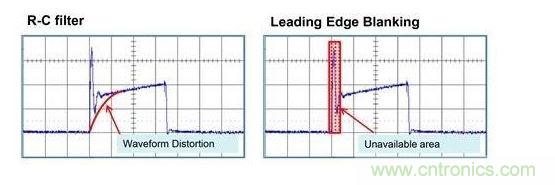

圖 3 是以上兩種方法的缺陷。

wusundianliugancejishumeiyoushiyonggaojingdudianzuqinamejingque，dankebimianxiaolvjidianyuansunhaowenti。tongchangduiyuxiaolvzengyibijingquexinggengzhongyaodeyingyongeryan，wusunfangfabijiaoshiyong。dianliugancefangfajuebujinxianyushangliangpianbokesuojieshaodefangfa。qingfabiaopinglun，rangwomenzhidaoninshizenmezuode！
