基於DM9000的以太網電路，單片機端移植精簡TCP／IP協議棧unIP，實現簡易的TCP服務器。對該簡易的TCP服務器進行改造
，把藏文網頁存儲到TCP服務器中
，利用互聯網直接訪問該藏文TCP服務器，直接控製家用電器。這種小型化的
、以單片機為基礎的TCP服務器，接入到任何有互聯網的端口
，用戶通過互聯網輕鬆實現家電控製。

該(gai)係(xi)統(tong)設(she)計(ji)是(shi)一(yi)個(ge)簡(jian)單(dan)易(yi)行(xing)的(de)網(wang)絡(luo)家(jia)電(dian)終(zhong)端(duan)設(she)備(bei)，利(li)用(yong)互(hu)聯(lian)網(wang)資(zi)源(yuan)使(shi)廣(guang)大(da)藏(zang)族(zu)同(tong)胞(bao)在(zai)工(gong)作(zuo)的(de)同(tong)時(shi)可(ke)輕(qing)鬆(song)自(zi)如(ru)地(di)控(kong)製(zhi)家(jia)電(dian)。基(ji)於(yu)以(yi)上(shang)考(kao)慮(lv)，因(yin)此(ci)，該(gai)終(zhong)端(duan)設(she)備(bei)能(neng)夠(gou)與(yu)因(yin)特(te)網(wang)相(xiang)互(hu)通(tong)信(xin)；TCP服務器必須提供藏文服務，方便藏族同胞操作；終端設備操作簡單明了；采用交流220 V供電
；具有指示燈和藏語語音播報等操作指示；考慮到安全性，必須密碼登錄，同時能夠通過互聯網監控家電狀態。

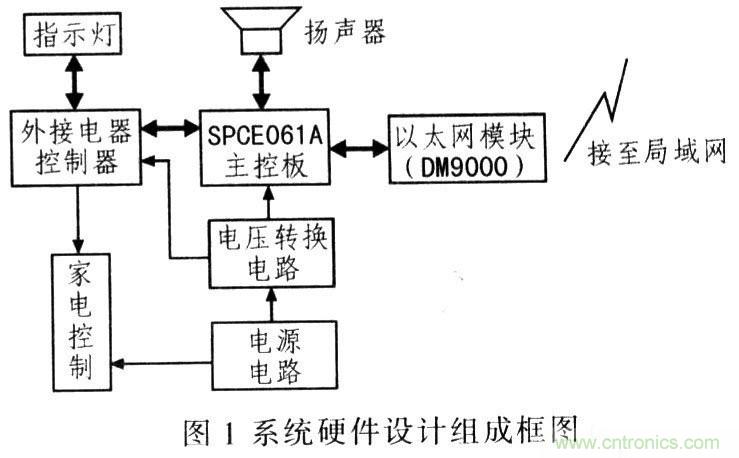

圖1為該係統硬件設計組成框圖，主要由SPCE061A主控板、DM9000控製模塊、電源電路、外接電器控製電路、揚聲器組成。其中，DM9000以太網控製模塊通過16位單片機SPCE061A直接控製，完成相應數據包的收發和解析，解析完成後，再由SPCE06iA向外接電器控製電路
、揚聲器以及指示燈模塊發出操作指令，進而控製家電。

以太網模塊

以太網模塊是以太網數據包收發控製模塊，該模塊與控製器配合，除了可完成以太網數據包收發外，還具有4 Mbit的串行Flash存儲器SPR4096

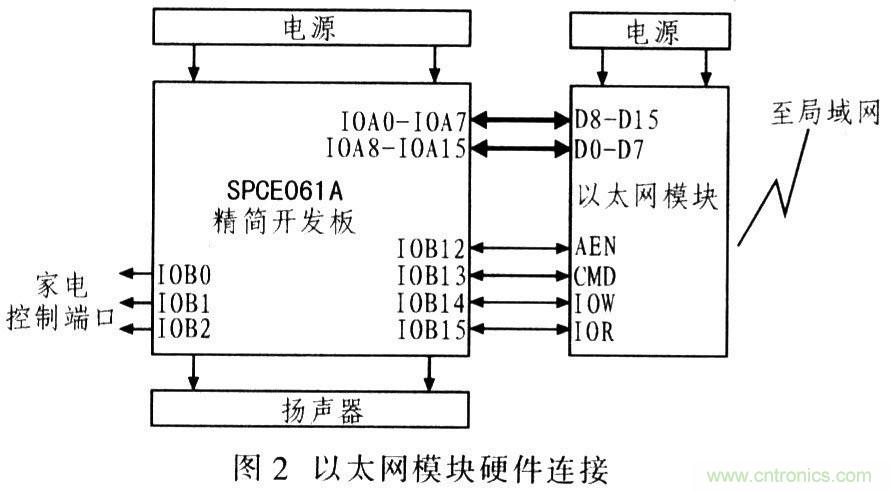

，為用戶提供一個較大容量的存儲空間。在網絡中可自動獲得同設定MAC地址一致的IP包，完成IP包的收發。該設計方案中以SPCE06lA單片機為主控製器，用以控製DM9000完成以太網數據包收發以及TCP／IP協議實現。DM9000主要特性如下：工作電壓為5 V，與MCU連接模式有ISA 8 bit／ISA 16 bit模式，並支持3．3 V和5 V的I／O控製；支持EEPROM（93C46），可供存放係統所需信息。圖2給出該以太網模塊的硬件電路連接。

這裏需注意的是：SPCE06lA主控板和以太網模塊必須共地
，最好采用同一電源供電
，該以太網模塊供電電壓必須為5 V

，控製I／O端口電壓為3．3 V；SPCE061A主控板和以太網模塊之間用於數據傳輸的控製線的長度應不超過20 cm；供電電流大於200 mA。
[page]
控製電路

外接電器控製電路是實現單片機到電器控製的主體
，單片機通過處理網頁得到用戶的操作指令
，將指令轉化為電信號通過單片機的I／O接口送給外接電器控製電路，經三極管的兩級放大

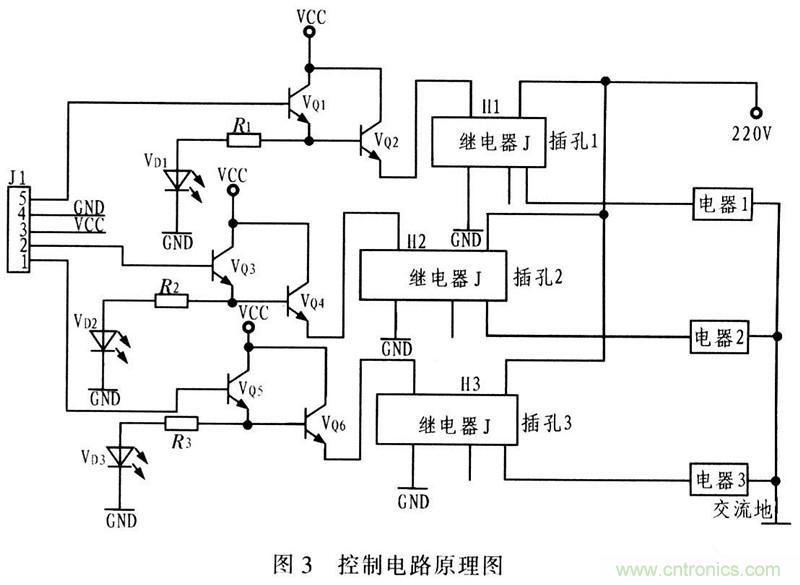

，再通過繼電器完成外接電器與交流220 V電源的接通和斷開以及指示燈的點亮和熄滅等操作。圖3為控製電路原理圖。

在設計該控製電路時
，應注意的是：控製電路的繼電器工作電壓為6 V，但實際供電電壓應大於6 V，以保證繼電器更好的工作；指令控製端口的電壓應為5 V，如果達不到，應加放大電路放大
，以免影響指令執行。

電源及供電轉換電路

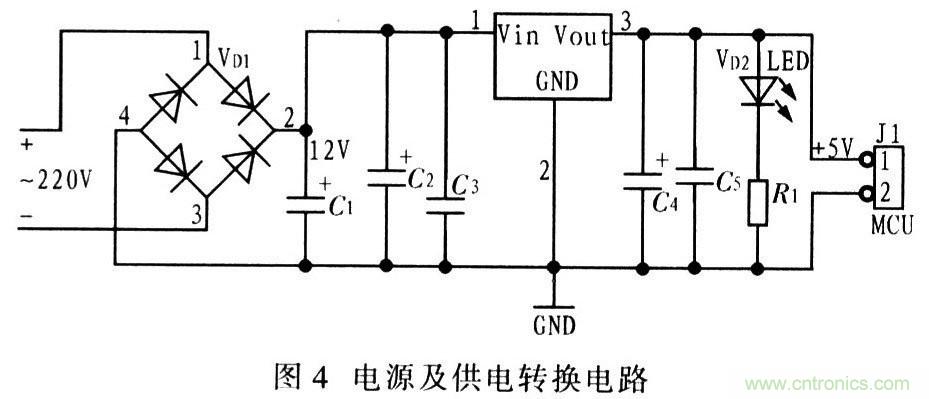

該電源電路設計是將交流220 V通過變壓器轉換成直流9 V，為外接電器控製電路供電，同時在通過三端集成穩壓器7805將直流12 V轉換成5 V，分別給SPCE061A主控板和以太網模塊供電。這樣可使用戶采用最常用的電源，即可為對該設備供電。其電路如圖4所示。

圖4中
，變壓器的選擇要合適
，三端集成穩壓器要做好散熱設備
，以免燒壞，導致整個設備無法正常工作。
