技術帝教你DIY電子製冷的冰鎮冰壺

發布時間：2014-12-31 責任編輯：echolady

【導讀】大家可能都聽說過加熱水壺，還從沒聽說過能夠製冷的冰鎮水壺。本文就由技術帝帶你一起製作冰鎮水壺。主要材料電子製冷片、小扇熱片、大扇熱片加12V風扇、閑置筆記本電源、導熱膠、熱熔膠槍、熱熔膠棒、礦泉水桶。

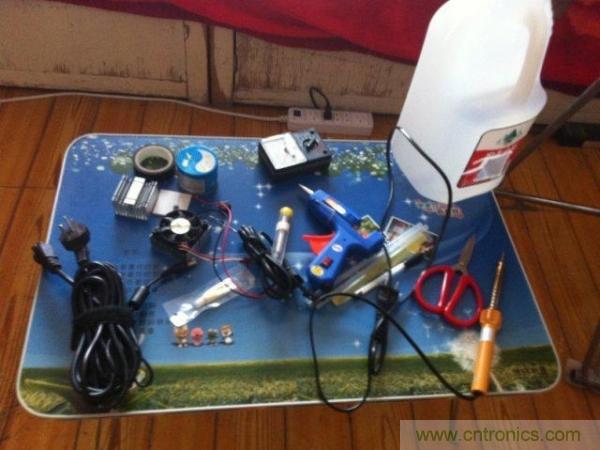

主要元件圖

技術帝教你DIY電子製冷的冰鎮冰壺

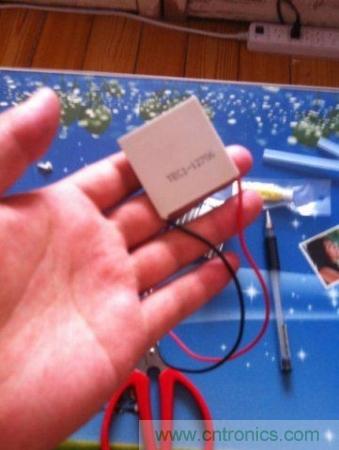

電子製冷片

技術帝教你DIY電子製冷的冰鎮冰壺

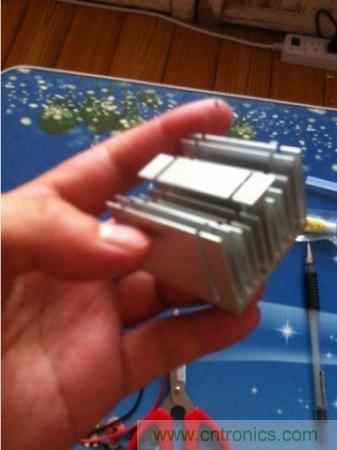

小扇熱片

技術帝教你DIY電子製冷的冰鎮冰壺

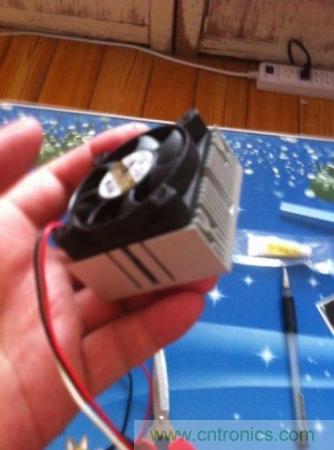

大扇熱片加12V風扇

[page]

技術帝教你DIY電子製冷的冰鎮冰壺

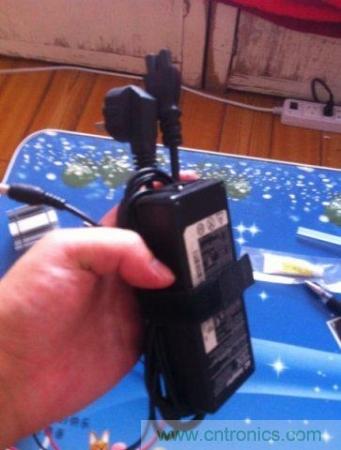

閑置筆記本電源

技術帝教你DIY電子製冷的冰鎮冰壺

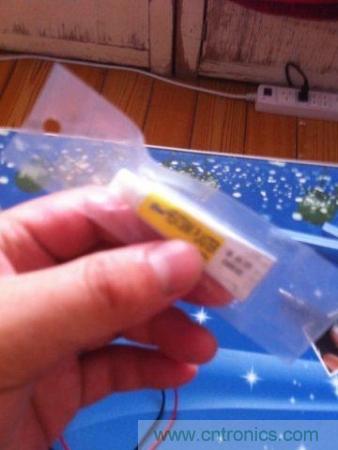

導熱膠

技術帝教你DIY電子製冷的冰鎮冰壺

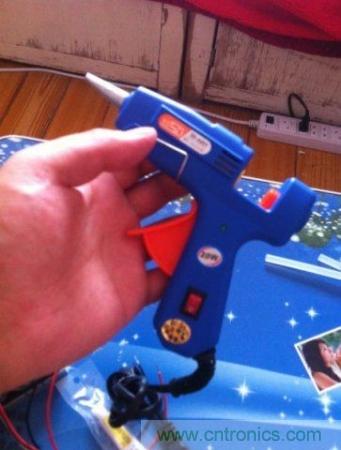

熱熔膠槍

[page]

步驟如下：

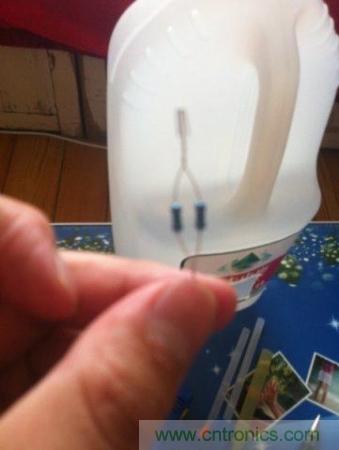

兩個200歐電阻並聯，最先用一個100歐的，燒了，為了保證功率夠先並聯然後串聯總電路

技術帝教你DIY電子製冷的冰鎮冰壺

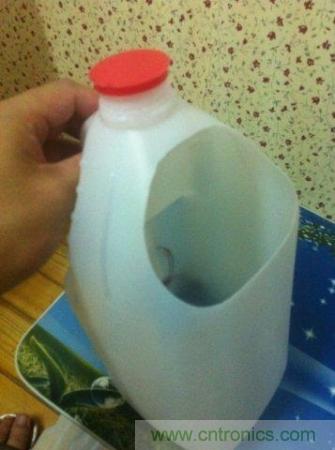

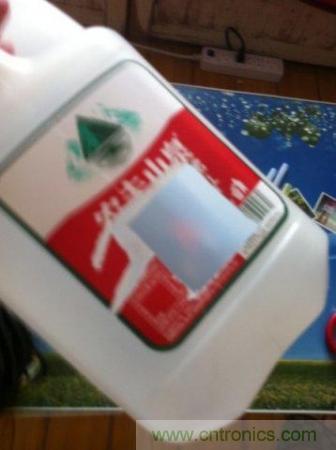

首先在水桶下功課

技術帝教你DIY電子製冷的冰鎮冰壺

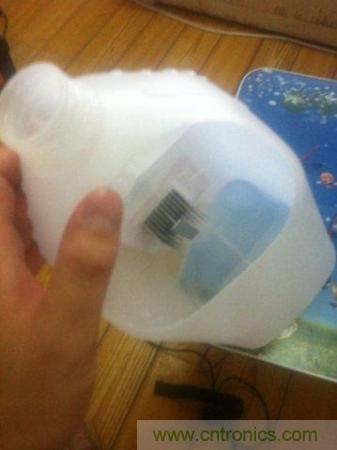

大小正好小扇熱片插進去最好吻合，不留空隙

技術帝教你DIY電子製冷的冰鎮冰壺

深度如下圖

技術帝教你DIY電子製冷的冰鎮冰壺

[page]

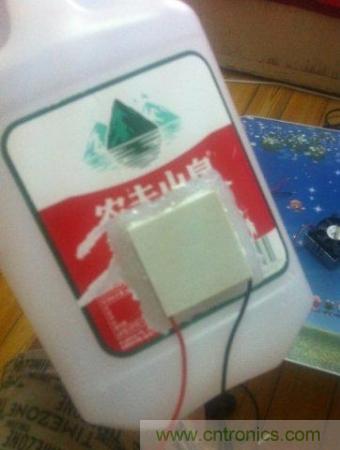

外麵留出1mm左右就可以，用熱熔膠把變上封嚴實，封後圖片忘照了就把加製冷片貼上了，弄完了應該是這個樣子

技術帝教你DIY電子製冷的冰鎮冰壺

貼製冷片是最好先通電試下哪麵是製冷，哪麵是製熱，否則貼反了變電熱水壺了

技術帝教你DIY電子製冷的冰鎮冰壺

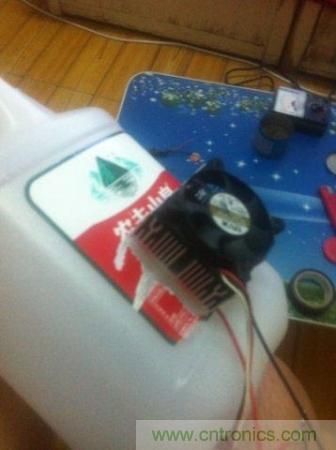

貼好製冷片後把另一個扇熱片加風扇貼上，靜靜等待膠幹透了

技術帝教你DIY電子製冷的冰鎮冰壺

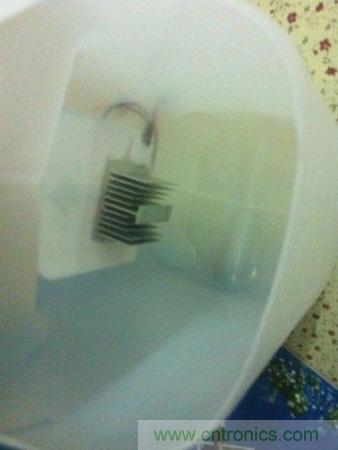

裏麵是這個樣子，幾乎沒怎麼變，把線路接好，並用熱熔膠貼到桶表麵，對了，風扇那頭有點沉，空桶的時候會不穩，加個支架就OKle，zhegejiubushuole，rerongjiaojiaganggangjiandiaodetongshenshuliao，henhaogaoding，meiyouwendujijiubushangceshishujule，tongdianmingxianganjiaowencha，yifenzhongbudaowenchajiuchahendahendale，10分鍾左右，喝涼啤酒嘍

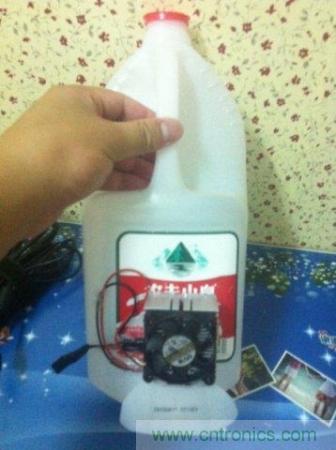

整體演示圖

技術帝教你DIY電子製冷的冰鎮冰壺

技術帝教你DIY電子製冷的冰鎮冰壺
