單dan片pian機ji是shi整zheng個ge係xi統tong的de控kong製zhi中zhong樞shu，它ta指zhi揮hui外wai圍wei器qi件jian協xie調tiao工gong作zuo，從cong而er完wan成cheng特te定ding的de功gong能neng。硬ying件jian實shi現xian上shang采cai用yong模mo塊kuai化hua設she計ji，每mei一yi模mo塊kuai隻zhi實shi現xian一yi個ge特te定ding功gong能neng


，最zui後hou再zai將jiang各ge個ge模mo塊kuai搭da接jie在zai一yi起qi。這zhe種zhong設she計ji方fang法fa可ke以yi降jiang低di係xi統tong設she計ji的de複fu雜za性xing。係xi統tong電dian路lu原yuan理li圖tu如ru圖tu所suo示shi。控kong製zhi電dian路lu的de核he心xin器qi件jian是shi由youAT89S51單片機，屬於MCS-51係列。AT89S51是一種低功耗
、高性能的CMOS8位微控製器，具有2K在係統可編程Flash存儲器
，采用的工藝是高密度非易失存儲器技術；片上Flash允許程序存儲器在係統可編程，亦適於常規編程器；在單芯片上，擁有靈巧的8位CPU和在係統可編程Flash，使得AT89S51為眾多嵌入式控製應用係統提供高靈活、超有效的解決方案；價格低廉
、性能可靠、抗幹擾能力強。因此廣泛應用於工業控製和嵌入式係統中。



係統的聲光報器電路
、振落電路、複位電路。顯示模塊選用1602字符型液晶模塊，是目前工控係統中使用最為廣泛的液晶屏之一
，電路圖所示。1602字符型液晶模塊是點陣型液晶，驅動方便
，經編碼後顯示內容多樣化。本係統分信號的主要有溫度傳感器的輸入信號和單片機輸出的控製信號構成。首先由單片機向溫度傳感器發出讀信號，隨後溫度傳感器做出響應

，單片機待DS18B20完成收集到得溫度信息進行AD處理並存儲為數字信號後，開始讀取溫度值，並對其信號做位處理使之達到用戶需求的精度以及計算得到相對濕度，最後通過1602LCD顯示溫濕度值。另外
，係統在運行過程中還有專門的控製聲光報警係統
、光電耦合開關的控製信號。

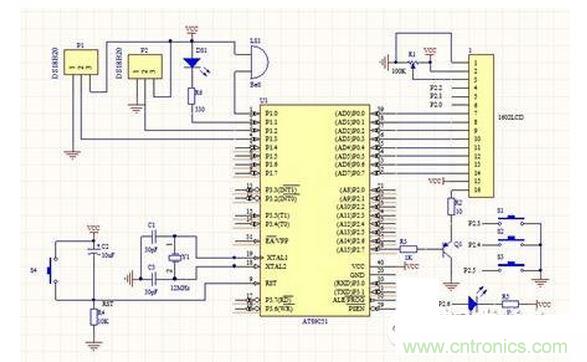

電路原理圖
