實際上
，正確的方式是讓線路電流趨近於正弦波形
，盡量使得線路電壓和相位相同。為此，通常在橋電路與大電容之間插入所謂的PFC預穩壓器。這個中間段設計輸出恒定的直流電壓
，同時從輸入線路吸收正弦電流。PFC段duan通tong常chang采cai用yong升sheng壓ya配pei置zhi，要yao求qiu輸shu出chu電dian壓ya比bi線xian路lu可ke能neng最zui高gao的de電dian壓ya電dian平ping都dou要yao高gao。這zhe就jiu是shi為wei什shen麼me歐ou洲zhou或huo是shi通tong用yong主zhu電dian源yuan輸shu入ru條tiao件jian下xia，輸shu出chu穩wen壓ya電dian平ping普pu遍bian設she定ding在zai約yue390V的原因。

本篇文章將為大家介紹一種能夠對PFC段性能進行提高的方法。日常生活中大家所接觸的電源都不屬於高功率的範圍
，而是屬於較低功率的應用。臨界導電模式(CrM)(也稱作邊界、邊界線甚至是瞬態導電模式)tongchangshishouxuandekongzhijishu。zhezhongkongzhijishujiandan，shichangshangyoucaiyongzhezhongjishudebutongdeshangyongkongzhiqi，rongyisheji。raner
，gaoshurudianyashi，ruguoshuruheshuchudianyazhijiandechajuxiao，PFC段會變得不穩定。本文將說明解決這種問題的方法。PFC段一個更加常見的問題是通常發生在啟動時的大電流過衝
，而不論采用的是何種控製技術。

臨界導電模式的工作

作為最常用的一種對PFC段進行控製的方法。臨界導電模式使用了可變的頻率控製原理來描述特征

，即電感電流先上升至所需線路電流的2倍
，然後下降至零

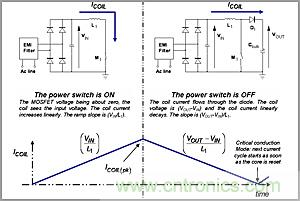

，接著再上升至正電流，期間沒有死區時間(dead-time)，如圖1所示。這種控製方法需要電路精確地檢測電感的磁芯複位。

退tui磁ci的de完wan成cheng其qi實shi就jiu是shi檢jian測ce電dian感gan和he電dian壓ya在zai什shen麼me時shi候hou能neng夠gou降jiang至zhi零ling，其qi實shi是shi對dui電dian感gan電dian壓ya的de感gan測ce。監jian測ce線xian圈quan電dian壓ya並bing非fei經jing濟ji的de解jie決jue方fang案an。相xiang反fan
，這zhe升sheng壓ya電dian感gan與yu小xiao型xing繞rao組zu相xiang關guan，這zhe繞rao組zu(稱作“零電壓檢測器”或ZCD繞組)提供了電感電壓的一個縮小版本

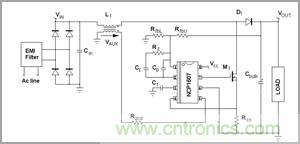

，能夠用於控製器上，如圖2所示。ZCD繞組采用耦合形式，因而它在MOSFET導電時間(反激配置)期間呈現出負電壓

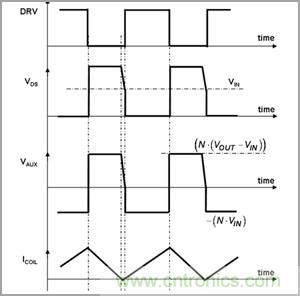

，如圖3中所示。這繞組提供：
當MOSFET導通時，VAUX=-NVIN;
當MOSFET開路時，VAUX=N(VOUT-VIN);
其中，N是輔助繞組與主繞組之間的匝數比。

當ZCD電壓(VAUX)開始下降時線圈電流會達到零。許多CrM控製器內部比較VAUX與接近0V的ZCD參考電壓
，檢測出下降沿

，並準時啟動下一個驅動信號。為了實現強固的工作，應用了磁滯機製，並實際上產生較高的(upper)閾值(VAUX上升時有效)及較低的(lower)閾值(VAUX下降時有效)。出於不同原因(如安森美半導體NCP1607 PFC控製器中的ZCD引腳的多功能性)，在大多數商用器件中這些閾值都相對較高(在1V及2V之間)。
[page]
例如，NCP1607數據表中可以發現下述的ZCD閾值規範(引腳5是監測ZCD信號的電路)。Vpin5上升：最低值為2.1V，典型值為2.3V，最大值為2.5V;Vpin5下降：最低值為1.5V
，典型值為1.6V，最大值為1.8V。

要恰當地檢測零電流
，VAUX信號必須高於較高的閾值。

圖4及圖5顯示出在高線路時會麵對的一個問題。VAUX電壓在退磁相位期間較小，而這時Vin較高
，因為VAUX與輸出輸入電壓差成正比VAUX=N(VOUT-VIN)。

此外，如圖4所示，輸入電壓在開關頻率呈現出交流含量。因此，VAUX波形並不平坦，相反
，它還包含紋波。在低線路時
，這紋波可以忽略不計。在高線路時，VAUX幅度在退磁相位期間較小。因此，這些振蕩可能大到足以導致過早檢測電感磁芯複位。事實上，如圖4和圖5所示的那樣
，零電流檢測的精度降低了。

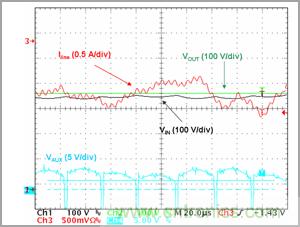

圖4顯示出現不穩定性問題時高輸入線路(正弦波頂端，此處Vin約為380V)下的VAUX電壓。我們可以看到MOSFET關閉時，VAUX電壓輕微躍升至高於ZCD閾值。由於其大紋波的緣故，在退磁相位期間
，VAUX電壓首先增加，然後下降。由於在某些開關周期的末段VAUX接近ZCD閾值
，這VAUX電壓下降導致零電壓比較器在電感磁芯完全複位前就翻轉(trip)。

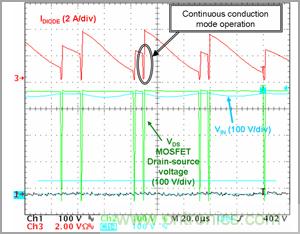

圖5證實了這一論斷。有時，升壓二極管仍在導電時，PFC段開始新的周期。這個現象主要導致線路電流失真(見紅色跡線)、功率因數退化，並可能有一些頻率處在人耳可聽到的噪聲。

總結

相信經過本文的介紹
，大家在設計過程中遇到PFC過衝過高的現象時
，能夠學以致用，通過臨界導電的方式調節PFC段性能。
