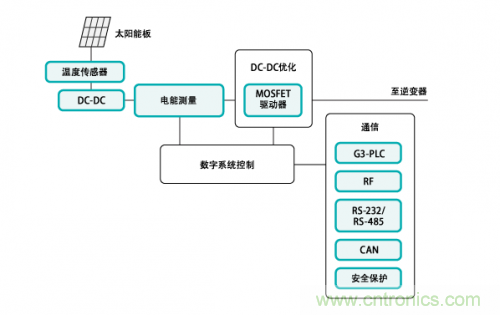

一、溫度傳感器

從太陽能板吸收的光能通過溫度傳感器轉變成電能
DS7505- 高精度數字溫度計和溫度監控器
低壓(1.7V至3.7V)數字溫度計和溫度調節器在-55°C至+125°C溫度範圍內提供9、10、11或12位數字溫度讀數
，在0°C至+70°C溫度範圍內精度為±0.5°C。9位分辨率模式軟件兼容於LM75，與DS7505的通訊可由簡單的2線串行接口實現。芯片具備三個地址引腳，允許最多8個DS7505掛接在同一個2線總線上，大大簡化了分布式溫度檢測應用…被大量應用於任何對溫度敏感的係統…

優勢及特色：
1．具有一個專用的漏極開路輸出(O.S.)和可編程故障容限
，允許用戶定義觸發O.S.報警輸出所需的連續故障條件次數
2．根據用戶對存儲在EEPROM寄存器中的觸發門限(TOS和THYST)的定義
，提供兩種溫度調節模式
3．軟件兼容於LM75/DS75的升級版溫度傳感器，具有非易失溫度調節門限存儲

二、DC-DC轉換器

通過溫度傳感器轉變的電能通過DC-DC轉換器得到我們所需要的標準電壓
MAX5033 -500mA

、76V
、高效率、MAXPower降壓型DC-DC轉換器
易於使用、高效率

、高壓、降壓型DC-DC轉換器，工作於高達76V的輸入電壓，空載時僅消耗270µA的靜態電流。脈寬調製(PWM)轉換器重載時工作在固定的125kHz開關頻率，輕載時可自動切換到脈衝跳頻模式，以達到低靜態電流和高效率。包括內部頻率補償
，簡化了電路應用…完美應用於工業、消費電子及分布式電源…

優勢和特點：
1. 內部采用低導通電阻、高電壓DMOS晶體管，以獲得高效率和降低整個係統成本
2. 包括欠壓鎖存、逐周期限流、間歇模式輸出短路保護及熱關斷功能
3. 內置0.4Ω高端DMOS FET
、空載時，270µA的靜態電流；10µA的關斷電流

三、電能測量

通過DC-DC轉換器的電能需經過儀器的測量及監測
78M6612 - 單相、雙輸出功率和電能測量IC

，業內首款、也是唯一的嵌入式交流電表方案
，用於家庭和企業
一款高度集成的單相功率和能量測量與監測片上係統(SoC)
，包括32位計算引擎(CE)、MPU核、RTC和閃存。采用一次變換架構以及22位Σ-Δ ADC、四路模擬輸入、數字溫度補償和高精度電壓基準
，能夠以極少的外部元件支持較寬範圍的單相、雙輸出功率測量應用…被大量用在消費類白色家電及自動化行業…

優勢和特點：
1. 在2000:1電流範圍和整個工作溫度範圍內保持優於0.5% Wh的精度
2. 脈衝輸出提供脈衝計數功能、交流電頻率計數，用於RTC、數字溫度補償
3. 提供電池備份，用於RTC和電池監測、8位MPU (80515)

、單指令周期，內置ICE用於MPU調試
[page]
四、DC-DC優化：MOSFET驅動器

MAX15070A- 7A吸入電流
、3A源出電流、12ns
、SOT23 MOSFET驅動器
具有極小延時的微型MOSFET驅動器，提供較寬的源出/吸入電流，可以吸收7A並源出3A峰值電流。此器件為MAX5048的升級版本
，具有反相和同相輸入
，為控製MOSFET提供更大的靈活性。同時提供兩路獨立的互補模式輸出，可靈活地控製開關導通和關斷速度…在MOSFET開關控製及轉換器中大量應用…

優勢及特色：
1.具有非常短的開關時間和傳輸延遲(12ns，典型值)
，非常適合用於高頻電路
2.反相和同相輸入傳輸延遲匹配在500ps以內、熱關斷保護
3.小尺寸SOT23封裝

，允許在下方布設PCB引線、-40°C至+125°C工作溫度範圍

五、通信功能

①G3-PLC
MAX2992- G3-PLC MAC/PHY電力線收發器
業內首款G3-PLC兼容調製解調器
，可通過交流電力線提供半雙工異步數據通信，傳輸速率高達300kbps。MAX2992是一款片上係統(SoC)
，利用Maxim的32位MAXQ30微控製器核構建物理層(PHY)和媒體訪問控製(MAC)層。集成了模擬前端收發器的MAX2991能夠與此器件無縫連接，共同與MAX2992 G3-PLC™固件構成完整的G3-PLC調製解調方案…在太陽能
、新能源管理及智能電網中大量應用..

優勢及特色：
1. 集成了可編程陷波機製，允許對調製解調器發送頻譜的某個頻段進行陷波處理
2. 增強CSMA/CA和ARQ，結合網絡路由協議，支持各種網絡的通用MAC層服務
3. 智能通信機製和增強係統確保在任何信道條件下正常工作

②RF發送器
MAX7049(中文資料) -高性能
、288MHz至945MHz ASK/FSK ISM發送器
高性能、單芯片、超低功耗ASK/FSK UHF發送器工作在288MHz至945MHz工業


、科學和醫學(ISM)載波頻段
，提供最大的輸出發射功率，消耗最少的電源電流，包括一個低相位噪聲N分頻合成器
，支持高精度調諧、快速變頻，並可有效降低帶外功率。為支持窄帶應用，還具有幅度整形和頻率整形功能
，方便用戶優化頻譜效率…

優勢及特色：
1. 提供高達+15dBm的Tx功率，非常適合遠距離通信應用
2. 配合一個低成本的微處理器控製單元(MCU)
、一個晶體和少數無源元件
，即可構成完整的發送器係統
3. 內置溫度傳感器
、帶有用戶自定義外部環路濾波器的快速N分頻合成器

③RS-232/RS-485
MAX14780E(中文資料)-+5.0V、±30kV ESD保護、失效保護、熱插拔
、RS-485/RS-422收發器
RS-485收發器，具有高達±30kV的ESD保bao護hu
，提ti供gong高gao度du可ke靠kao的de係xi統tong性xing能neng，內nei置zhi一yi路lu驅qu動dong器qi和he一yi路lu接jie收shou器qi。包bao括kuo失shi效xiao保bao護hu電dian路lu，當dang接jie收shou器qi輸shu入ru開kai路lu或huo短duan路lu時shi確que保bao接jie收shou器qi輸shu出chu邏luo輯ji高gao電dian平ping。如ru果guo掛gua在zai總zong線xian上shang的de所suo有you發fa送song器qi被bei禁jin用yong(高阻)
，接收器將輸出邏輯高電平…

優勢及特色：
1. 具有熱插拔功能，在上電或熱插入時可以消除總線上的瞬態故障
2. 具有限擺率驅動
，能夠降低EMI和由於不恰當的電纜匹配所引起的反射，實現高達500kbps的無差錯數據傳輸
3. 具有1/8單位負載輸入阻抗，總線上可以掛接多達256個收發器

④CAN
MAX13051 -±80V故障保護CAN收發器，具有自動波特率模式
具有自動波特率模式、±80V故障保護的CAN收發器
，可理想用於需要過壓保護的設備網絡和其他工業網絡應用。MAX13051可以為CAN協議控製器和CAN總線的物理線路提供連接…尤其適合於電信
、工業網絡及設備網絡節點的應用…

優勢及特色：
1. 提供由發送器數據(TXD)主導的超時功能，這可以防止出錯的CAN控製器將總線箝位至主導電平
2. 提供自動波特率模式
，允許微控製器計算輸入波特率
，而不會破壞CAN協議的通信
3. 具有±6kV人體放電模型保護功能，使該係列器件可理想的應用於惡劣環境

⑤安全保護
MAX32590 -DeepCover安全微處理器，集成ARM926EJ-S處理器核
嵌入式安全處理器方案為敏感數據提供多重保護

，采用先進的物理安全機製提供最可靠的加密存儲。DeepCover安全處理器提供安全
、高成效、可協同操作的解決方案，用於構建新一代信任設備。同時能夠充分利用器件帶寬
，支持100Mbps以太網
、大型彩色LCD顯示器、吉比特海量存儲器等設備的高速通信…

優勢及特色：
1. 提供真正的隨機數發生器
、電池備份RTC、非易失SRAM以及實時環境監測和篡改偵測電路
，為係統級設計提供便利條件
2. 集成密碼鍵盤和熱敏打印機接口為移動POS終端提供完備方案
3. 帶有公鑰認證的安全裝載器
、動態故障檢測的芯片防護罩和溫度和電壓篡改偵測
充分發揮太陽能的價值在當今時代是亟待解決的問題，太陽能的無止盡、純綠色充分的實現可持續發展，相信隨著科學技術的發展，太陽能的成本問題以及不穩定性會被攻克。
