基於CN5501的高壓線性LED驅動設計
發布時間:2014-10-22 責任編輯:echolady

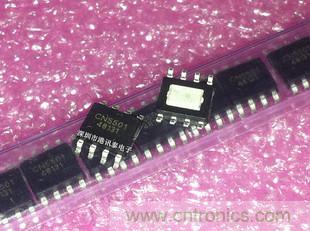

【導讀】CN5501是工作於4V到32V的恒流輸出集成電路,能夠向一路或多路高亮度LED提供達1安培的電流。今天給大家分享一下基於CN5501的高壓線性LED驅動設計。
1、CN5501通過一個與LED串連的電流檢測電阻設置LED電流。一個高壓使能管腳可用於對LED進行PWM調光。CN5501內部集成有高壓MOS晶體管,減少了外部元器件的數目,LED電流精度達5%,非常適合高輸入電壓驅動高亮度LED發光的應用。
2、CN5501的EQ管腳能夠在多個CN5501並聯使用時起到電流均衡的作用。其它功能包括5V穩壓輸出和熱調製等。
3、CN5501采用散熱能力增強型的8管腳SOP封裝和8管腳DFN封裝。

特點
1、工作電壓範圍:4V 到 32V。
2、可設置的LED電流達1A。
3、內置32V,持續電流達1A的功率MOS晶體管,最大電流1.5A(典型值)。
4、LED電流檢測電壓150毫伏,降低了功耗。
5、LED電流精度:±5%。
6、高壓芯片使能輸入端,可作為調光端口。
7、為多個CN5501並聯使用的電流均衡功能。
8、熱調製功能。
9、工作環境溫度範圍:-40℃ to 85℃。
10、采用散熱能力增強型的8管腳SOP封裝和8管腳DFN封裝。
11、產品無鉛,滿足rohs指令要求,無鹵素。
