TL494的功能與特點

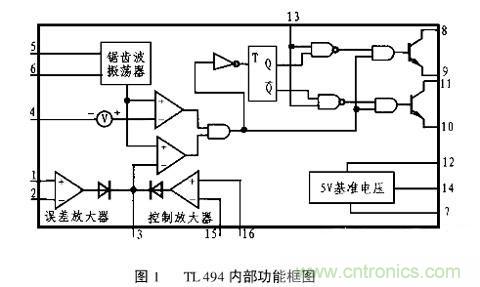

TL494功能框圖如圖1所示，引腳功能如下：

1腳為誤差比較放大器的同相輸入端。2腳為誤差比較放大器的反相輸入端。3腳jiao為wei控kong製zhi比bi較jiao放fang大da器qi和he誤wu差cha比bi較jiao放fang大da器qi的de公gong共gong輸shu出chu端duan，輸shu出chu時shi表biao現xian為wei或huo輸shu出chu控kong製zhi特te性xing
，也ye就jiu是shi就jiu在zai兩liang個ge放fang大da器qi中zhong，輸shu出chu幅fu度du大da者zhe起qi作zuo用yong。當dang3腳的電平變高時，TL494送出的驅動脈衝寬度變窄
，當3腳電平低時
，驅動脈衝寬度變寬。4腳為死區電平控製端，從4腳加入死區控製電壓可對驅動脈衝的最大寬度進行控製，使其不超過180度

，這樣可以保護開關電源電路中的三極管。5腳用於外接振蕩電阻。6腳用於外接振蕩電容。7腳為接地端。8
、9腳為TL494內容末級兩個輸出三極管的集電極。11、10腳為TL494內容末級兩個輸出三極管的發射極。12腳為電源供電端。13腳為功能控製端。14腳為內部5V基準電壓輸出端。15腳為控製比較放大器的反相輸入端。16腳為控製比較放大器的同相輸入端。

TL494在電路中的應用

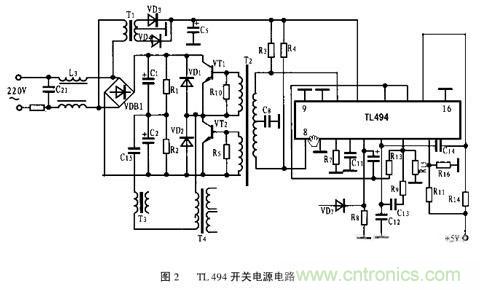

圖2是由TL494組成的計算機開關電源電路(隻畫出了脈寬控製振蕩電路)，圖中的TL494工作在推挽輸出方式，並接成共發射極形式，由8腳和11腳輸出的脈衝信號T2耦合主開關三極管VT1和VT2，可使它們處於它激振蕩狀態。

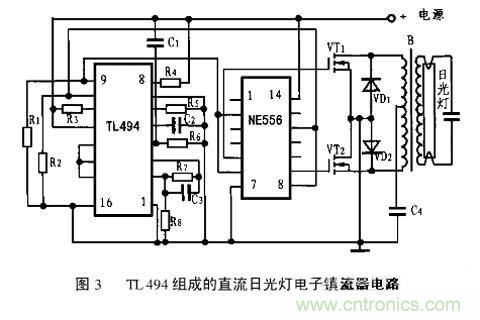

由圖3可以看出，接成射極跟隨器形式采用推挽輸出的方式。由9腳和10腳輸出的脈衝先輸入至NE556電路的12、8和2、6腳，最後由NE556電路的5
、9腳輸出脈衝信號，驅動VT1和VT2兩個CMOS場效應管，以便整個電路能夠順利進行。
