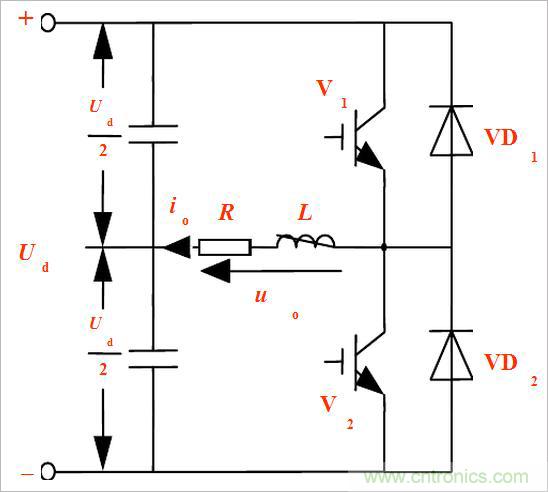

圖1：半橋逆變電路



從cong上shang圖tu中zhong我wo們men可ke以yi看kan到dao
，在zai直zhi流liu的de一yi側ce有you兩liang個ge能neng夠gou相xiang互hu串chuan聯lian的de電dian容rong。這zhe兩liang個ge電dian容rong的de連lian接jie點dian是shi直zhi流liu電dian源yuan的de中zhong點dian。半ban橋qiao逆ni變bian電dian路lu有you兩liang個ge橋qiao臂bi，每mei個ge橋qiao臂bi有you一yi個ge可ke控kong器qi件jian和he一yi個ge反fan並bing聯lian二er極ji管guan組zu成cheng。負fu載zai連lian接jie在zai直zhi流liu電dian源yuan中zhong點dian和he兩liang個ge橋qiao臂bi連lian接jie點dian之zhi間jian。設she開kai關guan器qi件jianV1和V2柵極信號在一周期內各半周正偏
、半周反偏，兩者互補。當負載為感性時
，工作波形如圖所示：

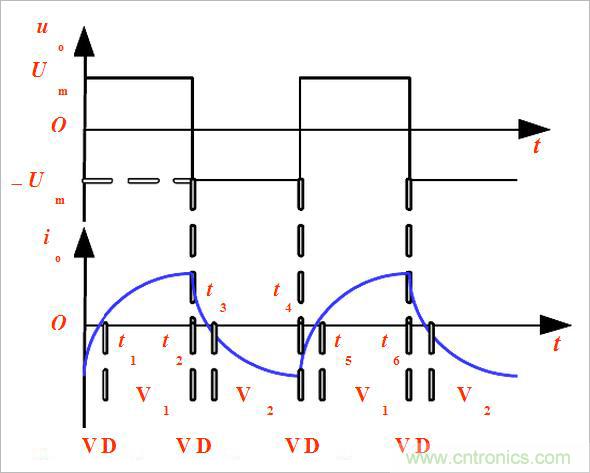

圖2：負載為感性時的工作波形



t3時刻io降為零時，VD2截止，V2開通
，io開始反向並逐漸增大。t4時刻給V2關斷信號

，給V1開通信號，V2關斷
，VD1先導通續流
，t5時刻V1才開通。



V1或V2通時，負載電流io和電壓uo同方向
，直流側向負載提供能量。VD1或VD2通時，io和uo反向
，負載電感中貯藏的能量向直流側反饋負載電感，將其吸收的無功能量反饋回直流側
，反饋回的能量暫時儲存在直流側電容器中，直流側電容器起著緩衝這種無功能量的作用。



圖3：係統電路圖


可控器件為不具有門極可關斷能力的晶閘管時，須附加強迫換流電路才能正常工作。


半橋逆變電路優缺點


congyuanlidejiangjiedangzhongdajiayeyidingnenggoufaxian
，banqiaonibiandianlusuoyongdeqijianfeichangshao，gouzaoyebijiaojiandan，erzhejiushitadeyoudian。banqiaonibiandianludeshuchujiaoliudianyafuzhiUm為Ud/2
，這就需要在直流側串聯兩個電容器
，並且在工作時控製兩個電容器來進行電壓的均衡，這就是它的缺點。
