材料準備：

工具：

鑽孔機

鋸子

銼刀

砂紙

打磨器

熱粘接劑

鑽頭

鐵皮剪

電腦

掃描儀

軟件，如Photoshop等

打印機

元器件

iPod Nano包裝盒

其他的包括：

- 輸入/輸出立體聲迷你接口

- 音量和開/關旋鈕

- 藍色LED

- 二極管電阻 (RLED), Radio Shack 680歐

啞麵相片紙

白漆

聚丙烯膠

1/8 聚丙烯板

3/32聚丙烯板

1/4聚丙烯板

2個9V電池

白色塑料旋鈕或抽屜把手

自粘魔術貼
[page]

我用的藍色LED
，要求配套的RLED值為680歐。這兩個元件都焊接到板子上
，而不是焊接到外殼。板子要多鑽幾個孔來焊接LED和電阻。
用26AWG線焊接導線，導線都是6寸長。焊接的導線要盡量美觀整齊些。

製作耳放後蓋

，首先要在聚丙烯板切出 3/32"的長方形，尺寸如圖。買IPod的包裝裏有一個塑料的盒子，可以用作一個模版來測量耳放的尺寸。然後用砂紙打磨邊角
，把各側邊和角都打磨光滑。

下一步是製作電池壁。這次從聚丙烯板切出5/8" 乘1 3/4" 大小的板
，大小以適合電池尺寸為宜，不要讓電池隨意晃動。

用聚丙烯把上麵切出的這兩塊板粘在一起，把電池壁的13/8"邊粘貼到耳放後蓋上麵
，在旁邊加一片1/8" 聚丙烯片加強固定。

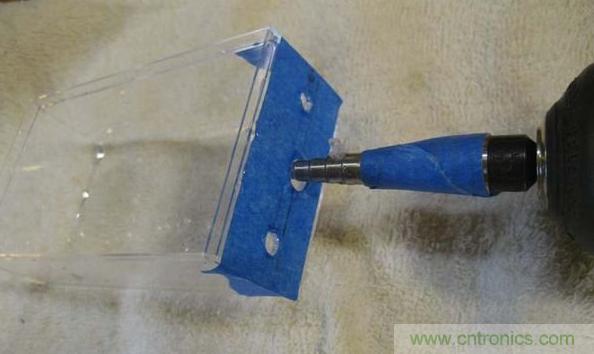

首先在iPod包裝盒上鑽出對應的旋鈕孔，包括音量旋鈕和輸入/輸出口。鑽孔時要特別小心，因為這個包裝盒很薄且易破碎，在打孔的過程中可以滴些水作為潤滑。

然後製作標簽。從1/4" 寬的聚丙烯板上切出3/8" x 9/16" 大小的片，用砂紙打磨棱角。用粗砂紙和細砂紙打磨好之後
，用膠水固定到包裝盒上。
為了符合蘋果的一貫風格，我把接口
、旋鈕和電路板都做成白色的。

為(wei)了(le)整(zheng)體(ti)的(de)美(mei)觀(guan)，我(wo)給(gei)電(dian)路(lu)板(ban)也(ye)做(zuo)了(le)白(bai)色(se)的(de)盒(he)子(zi)。這(zhe)一(yi)步(bu)驟(zhou)跟(gen)上(shang)麵(mian)的(de)類(lei)似(si)
，掃(sao)描(miao)，用(yong)電(dian)腦(nao)軟(ruan)件(jian)製(zhi)作(zuo)，同(tong)時(shi)記(ji)得(de)為(wei)突(tu)出(chu)的(de)元(yuan)器(qi)件(jian)設(she)計(ji)好(hao)開(kai)孔(kong)。測(ce)試(shi)、設計好之後
，打印到照片紙上，裁剪出來。

然後打印輸入/輸出/開關的標簽，設計
、打印並裁剪出來，粘到對應位置。

下麵開工！

鑽好耳機孔

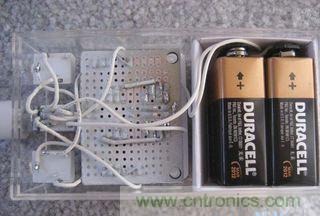

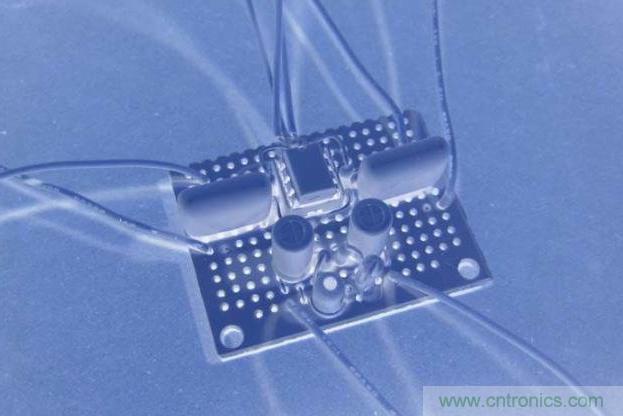

電路板

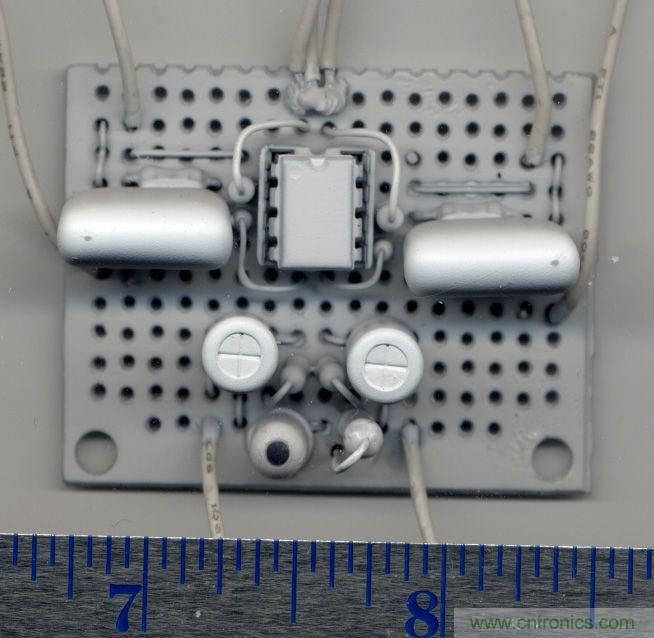

電路板2

[page]

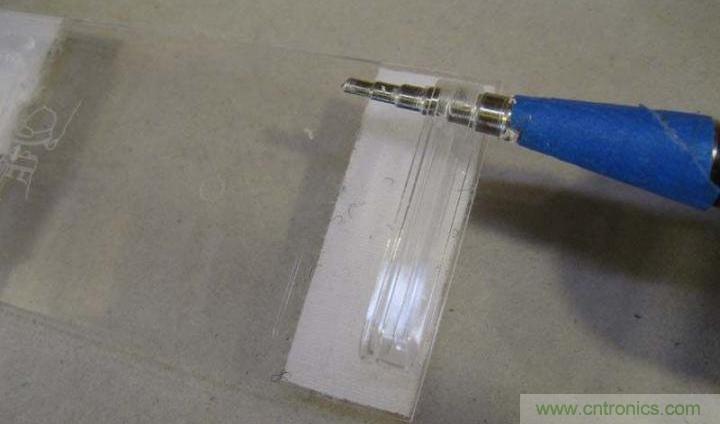

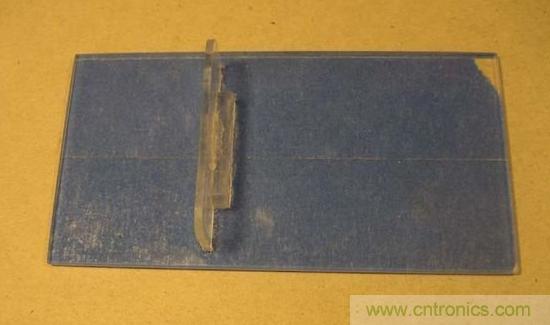

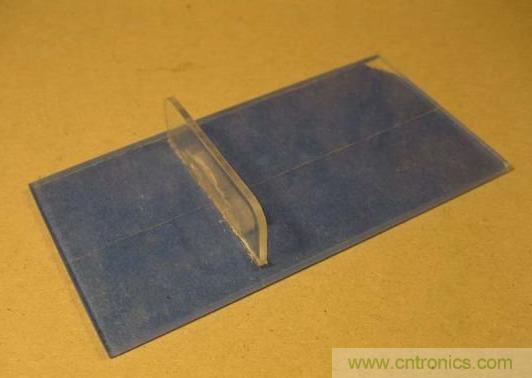

後蓋的擋板


換個角度拍擋板

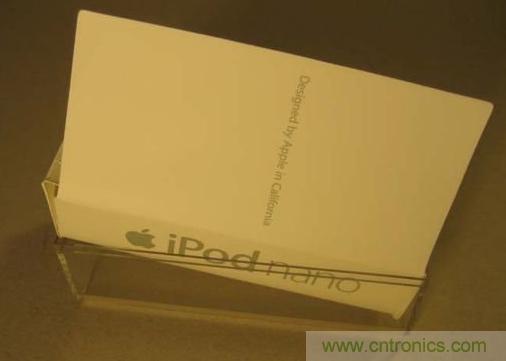

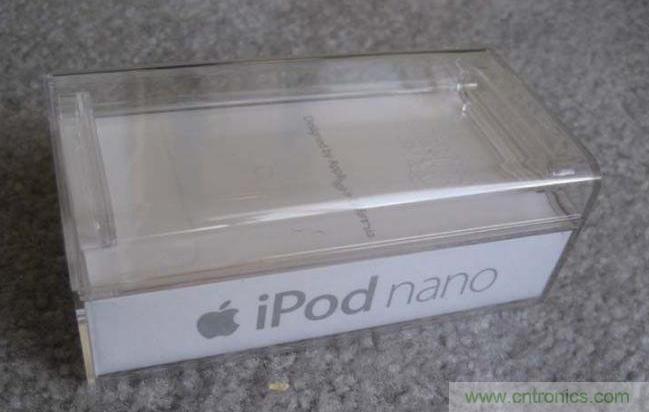

IPOD原裝盒子


打開給你們看看

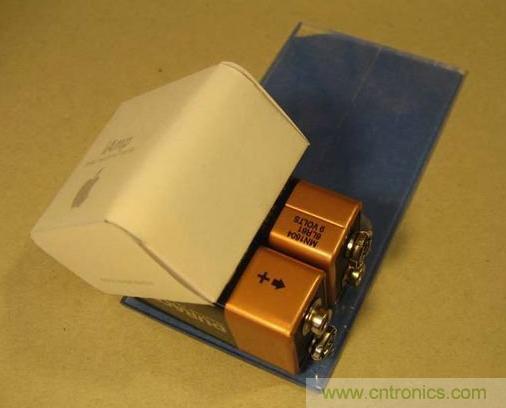

電池放在擋板上

[page]

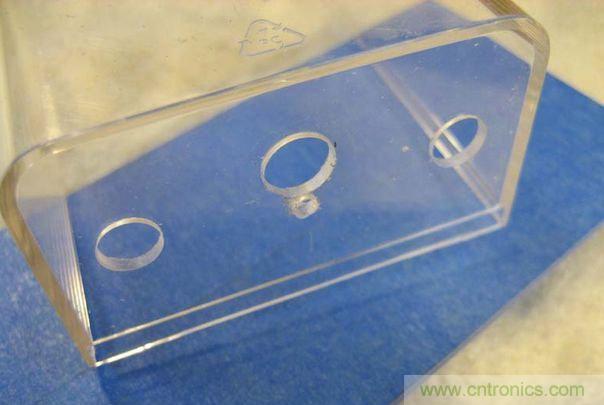

鑽好輸入輸出和電位器


鑽好後

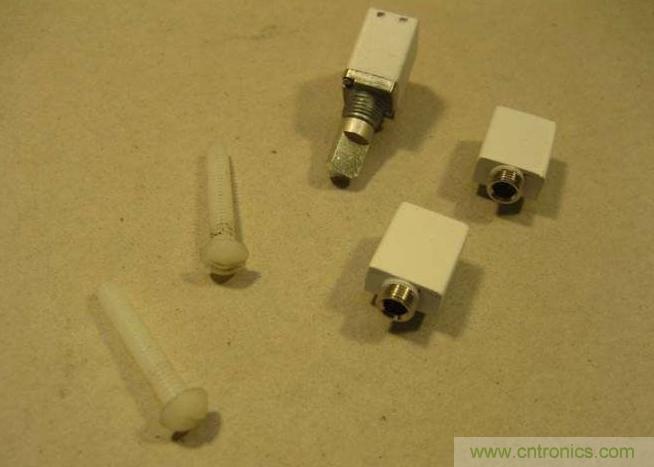

電位器和3.5MM接口


裝上

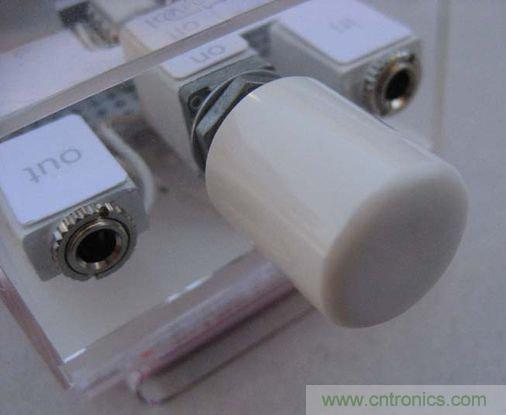

電位器旋鈕

[page]

裝上

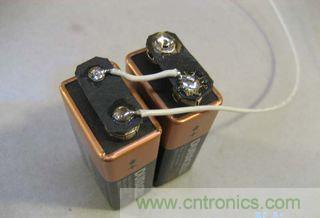

兩個9V電池串聯

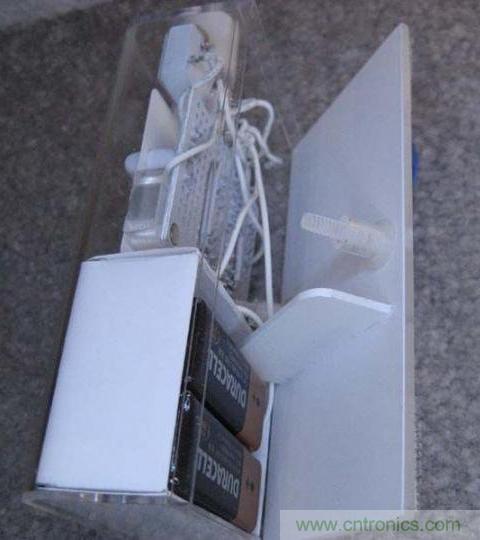

合上後蓋

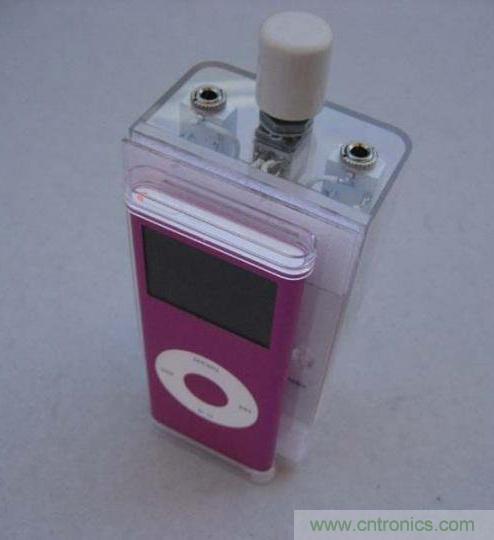

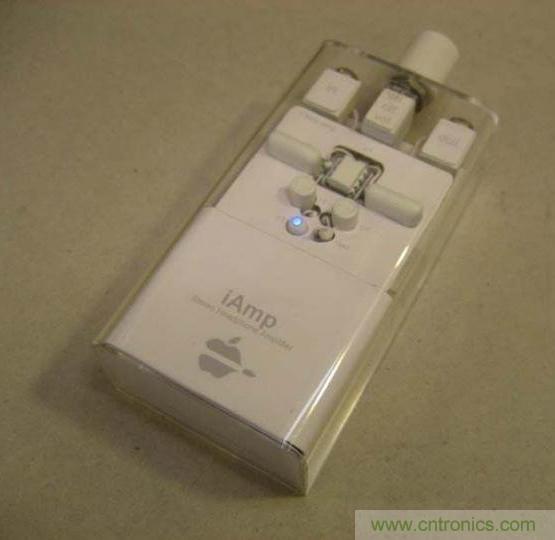

完成
