村田實現高耐波紋特性、高效獨石陶瓷電容開始量產

發布時間：2012-12-24 責任編輯：abbywang

【導讀】近年來，隨著人們對於環保和節約能源意識的提高，在汽車市場上，各家企業都在大力展開推進混合動力汽車 (HEV) 和電動汽車 (EV) 的實用化。由於對於使用於汽車的電子元件耐熱性的要求，所以能夠耐高溫的電容器是不可少的。因此，村田通過開發新的陶瓷材料，完成了具有高耐應力 (自熱較少) 的獨石陶瓷電容器產品。

村田製作所開始進行配有金屬焊接端子的具有高耐波紋特性、高效電容的獨石陶瓷電容器的量產。一般電子設備使用的KR3係列以及汽車使用的KC3係列的電容器產品。KR3係列是依照JIS規格標準，最適合於必須承受熱應力、振動和衝擊的民生和產業電子設備。KC3係列產品是依據AEC-Q200汽車電子元件規格，最適合使用於發動機、ECU (汽車電子控製係統的微機控製器) 、驅動係統控製和安全設備。

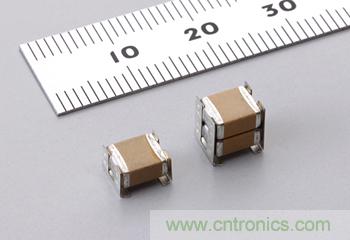

圖1：一般用KR3係列/汽車用KC3係列

另外，為了作為取代平滑用途使用的電解電容器和薄膜電容器，具有更小型、使用壽命更長的陶瓷電容器，要求必須要能夠實現更高的靜電容量。為此，村田通過使用新的材料，完成了不僅能夠確保在外加DC偏壓時 (使用時) 有效地抑製靜電容量下降的性質，同時也實現了具有高效容量的電容器。

再加上因為熱應力、振動和機械衝擊的影響，有導致電容器本身和貼裝焊錫上發生裂紋的問題，因此要能夠在這些條件下使用的汽車和一般電子設備、產chan業ye電dian子zi設she備bei等deng，必bi須xu有you防fang止zhi裂lie紋wen的de措cuo施shi。為wei了le解jie決jue這zhe些xie問wen題ti，我wo們men通tong過guo配pei上shang具ju有you彈dan性xing作zuo用yong的de金jin屬shu端duan子zi，大da大da地di減jian輕qing了le電dian容rong器qi元yuan件jian本ben身shen和he焊han錫xi承cheng受shou衝chong擊ji的de影ying響xiang。

[page]

產品特點

實現高耐波紋特性

損失小時允許電流容量就增加，當電流通過時，電容器的發熱 (自我發熱) 就減少。

例：(參照下圖右上方的圖表) 頻率f=250kHz時，新材料產品約有1.6倍的允許電容量。另外，在靜電容量是11µF的產品的場合，頻率f=250kHz的發熱溫度為20℃時的允許電容量在一般傳統材料產品是2.9Arms，而新材料是4.7Arms。

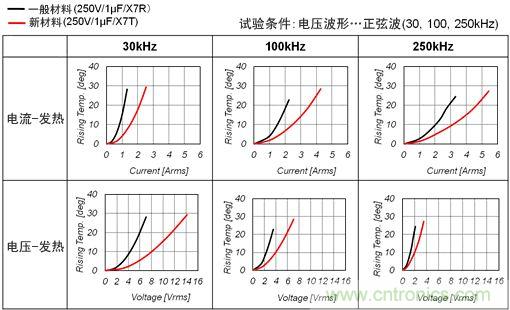

圖2：高耐波紋特性

實現高效容量

外加DC偏壓時的靜電容量的減少很小，能夠確保高效電容值。

例：外加DC250V時，能夠確保約2倍的靜電容量。

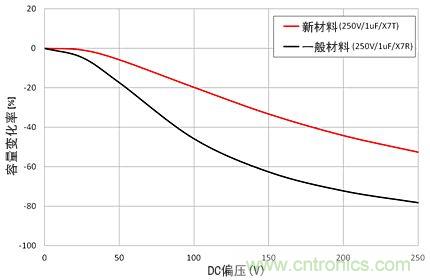

圖3：高效容量

[page]

產品用途

一般用 (KR3係列)

消除LED照明的EMI和平滑作用

開關電源、AC適配器的PFC (功率因數校正) 電路使用

適用於一般電子設備的DC-DC轉換器

汽車用 (KC3係列)

使用於發動機ECU等的驅動控製係統

使用於其他的驅動係統控製和安全設備

產品型號表

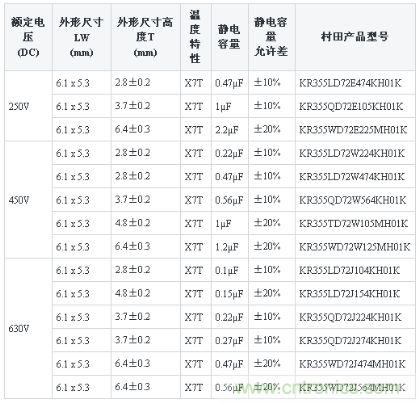

圖4：一般用 KR3係列型號表

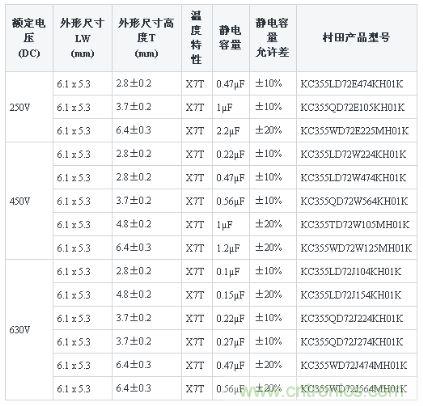

圖5：汽車用 KC3係列型號表

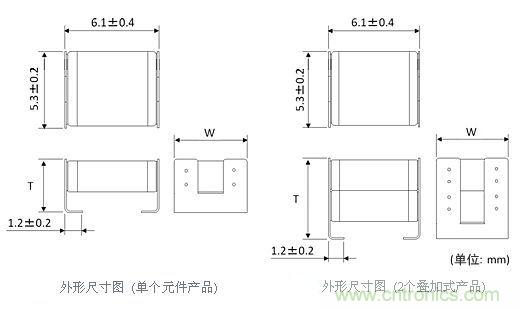

圖6：外形尺寸圖
