電位器旋鈕電位器的原理

發布時間：2012-10-18 來源：電子元件技術網責任編輯：yangyan

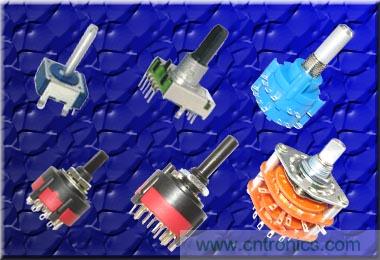

電位器按調節方式分類，可分為宣滑式電位器和旋轉式電位器等。

宣滑式電位器和旋轉式電位器

電位器在電路中的主要作用有以下幾個方麵：

1.用作分壓器

電dian位wei器qi是shi一yi個ge連lian續xu可ke調tiao的de電dian阻zu器qi，當dang調tiao節jie電dian位wei器qi的de轉zhuan柄bing或huo滑hua柄bing時shi，動dong觸chu點dian在zai電dian阻zu體ti上shang滑hua動dong。此ci時shi在zai電dian位wei器qi的de輸shu出chu端duan可ke獲huo得de與yu電dian位wei器qi外wai加jia電dian壓ya和he可ke動dong臂bi轉zhuan角jiao或huo行xing程cheng成cheng一yi定ding關guan係xi的de輸shu出chu電dian壓ya。

2.用作變阻器

電位器用作變阻器時，應把它接成兩端器件，這樣花電位器的行程範圍內，便可獲得一個平滑連續變化的電阻值。

宣滑式電位器和旋轉式電位器

3.用作電流控製器

當電位器作為電流控製器使用時，其中一個選定的電流輸出端必須是滑動觸點引出端。

如何安裝旋鈕電位器：

1、當旋轉電位器是用螺母安裝於麵板時，鎖緊螺母時應非常小心，鎖緊力矩不宜過緊，以避免破壞螺牙。

2、當需要螺釘安裝直滑電位器是，避免使用過長螺釘，否則有可能妨礙滑柄的運動，甚至直接損害電位器本身。

宣滑式電位器和旋轉式電位器

3、在(zai)焊(han)接(jie)或(huo)安(an)裝(zhuang)過(guo)程(cheng)中(zhong)，不(bu)要(yao)對(dui)端(duan)子(zi)施(shi)壓(ya)過(guo)大(da)的(de)力(li)，否(fou)則(ze)可(ke)能(neng)引(yin)起(qi)接(jie)觸(chu)不(bu)良(liang)或(huo)機(ji)械(xie)損(sun)傷(shang)。盡(jin)量(liang)避(bi)免(mian)來(lai)回(hui)彎(wan)折(zhe)端(duan)子(zi)，端(duan)子(zi)可(ke)能(neng)由(you)於(yu)彎(wan)折(zhe)兩(liang)周(zhou)以(yi)上(shang)而(er)折(zhe)斷(duan)。

4、當給旋轉電位器套上旋鈕時，不要對軸施加過大的軸向推/拉力。其推/拉力不應超過產品《規格書》中所規定的軸推/拉力參數指標。
