產品特性：

• Q特性提高40%
• 貼片元件中最小尺寸0402
• 減少高頻電路損失

應用範圍：

• 手機、無線電話等

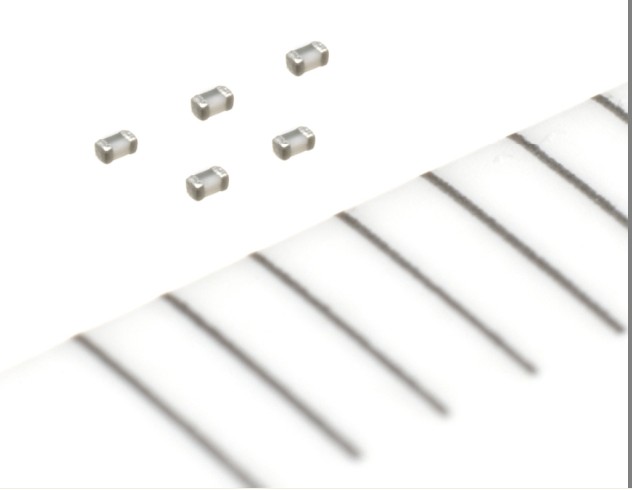

TDK股份有限公司旗下子公司TDK-EPC公司以下簡稱TDK-EPC)開發出0402尺寸

，1GHz的Q特性為15.8(電感值10nH的情況下)的積層陶瓷線圈

，並將於2010年4月開始量產。與以往產品相比
，該產品的Q特性提高了40%，具有同行業中的最高水平*。
　
該產品實現了貼片元件的最小尺寸

，僅為0402(0.4×0.2×0.2mm)。積層時的位置控製

，使用了目前最高精度的新技術。為了提高Q特性，通過優化線圈的形狀設計使其達到最理想狀態，實現了與以往的產品相比
，Q特性提高40%。特別用於高頻電路中，高Q特性可以減少損耗

，發揮其高效率。在抗阻（0.4～2.6ohm max）
，額定電流（100～250mA）

，電感係數（1～15nH）範圍之內，該產品的line-up具備了E12係列的15種，並計劃於2010年5月追加E24係列的12種。

該產品的溫度使用範圍為-40℃至+85℃，不僅適用於手機等移動通信機器的高頻電路部分，而且也適用於藍牙(Bluetooth)等高頻無線信號電路。
注:* 根據2010年3月TDK調查。

[術語]
　　 ● Q特性：表示電感性能的參數。等於電抗與電阻的比例。Q値越高說明該電感器性能越高。Q特性無計算單位。
　　 ● E：為Exponent（指數）的縮寫。“E12”是指把1至10按照等比級數（10的12次根,1.211）分割。

[主要應用]
　　 ● 手機

、無線電話等移動通信設備的高頻電路。

[主要特點]
　　 ● 貼片元件中最小尺寸0402
　　 ● 與以往的產品相比，Q特性提高了40%（15.8〔10nH〕），減少了高頻電路損失。

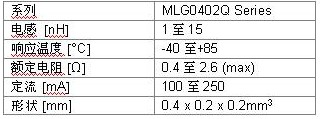

[主要參數]
