找到合適的設備並非難事。本文將逐步介紹選擇數字隔離器的一些關鍵步驟，從而簡化您的搜索。



步驟1：了解您的隔離規範要求



第一步是了解係統的隔離規範要求。盡管有時似乎存在無窮無盡的需求，但在選型初期，工程師們可以從一些關鍵的因素開始考量。



·         隔離耐壓（VISO）：基本隔離和≤3,000 VRMS是否足以滿足您的設計要求？或者設計要求需要≥5,000 VRMS？本規範通常由係統的法規要求設置，代表隔離器可堅持至少60秒不被電壓擊穿。



·         工作電壓（VIOWM）：隔離柵在產品使用壽命內需要承受的恒定電壓是多少？



·         浪湧隔離等級（VIOSM）–是否需要增強隔離？需要一個能夠承受> 10 kV浪湧脈衝的隔離器。



·         爬電距離/電氣間隙：4毫米封裝的爬電距離/電氣間隙是否足夠，或者您的係統標準要求8毫米或更高的規格？



·         共模瞬變抗擾度（CMTI）：隔離器是否可用於諸如電機驅動或太陽能逆變器等嘈雜的環境中（在這些環境中數據完整性至關重要，任何位錯誤都可能導致危險的短路事件）

？如果如此，那麼高CMTI額定值對於您的數字隔離器至關重要。



·         能耗：整體係統功耗是否對您的應用是至關重要的規格（例如，4至20 mA回路供電或電池供電的係統）
？



·         數據速率：您的通信接口需要什麼數據速率？您正在運行低速UART速度還是高速≥100-Mbps數據協議？



步驟2：選擇合適的封裝



縮(suo)小(xiao)數(shu)字(zi)隔(ge)離(li)器(qi)規(gui)格(ge)要(yao)求(qiu)後(hou)，下(xia)一(yi)步(bu)需(xu)要(yao)考(kao)慮(lv)不(bu)同(tong)的(de)封(feng)裝(zhuang)選(xuan)擇(ze)。封(feng)裝(zhuang)在(zai)隔(ge)離(li)方(fang)麵(mian)可(ke)能(neng)會(hui)產(chan)生(sheng)很(hen)大(da)的(de)差(cha)異(yi)，因(yin)為(wei)封(feng)裝(zhuang)尺(chi)寸(cun)和(he)特(te)性(xing)直(zhi)接(jie)影(ying)響(xiang)設(she)備(bei)的(de)高(gao)電(dian)壓(ya)性(xing)能(neng)。選(xuan)擇(ze)正(zheng)確(que)的(de)封(feng)裝(zhuang)時(shi)，上(shang)述(shu)討(tao)論(lun)的(de)某(mou)些(xie)相(xiang)同(tong)的(de)高(gao)電(dian)壓(ya)要(yao)求(qiu)（爬電距離、電氣間隙

、工作電壓
、浪湧電壓、隔離耐壓）可ke能neng會hui起qi作zuo用yong。具ju有you較jiao大da爬pa電dian距ju離li和he電dian氣qi間jian隙xi的de較jiao大da封feng裝zhuang將jiang允yun許xu使shi用yong更geng高gao的de隔ge離li電dian壓ya規gui格ge。如ru果guo使shi用yong較jiao小xiao的de封feng裝zhuang選xuan項xiang可ke以yi同tong時shi滿man足zu您nin的de係xi統tong法fa規gui要yao求qiu
，則ze可ke考kao慮lv使shi用yong此ci選xuan項xiang來lai幫bang助zhu節jie省sheng電dian路lu板ban空kong間jian和he成cheng本ben。此ci外wai，需xu考kao慮lv您nin的de通tong信xin接jie口kou需xu要yao多duo少shao個ge隔ge離li通tong道dao
，因yin為wei較jiao高gao的de通tong道dao數shu量liang將jiang決jue定ding可ke使shi用yong哪na種zhong封feng裝zhuang類lei型xing。



在TI 高精度實驗室視頻“1.6 TI高精度實驗室 – 隔離：什麼是爬電距離和電氣間隙？”中了解有關爬電距離和電氣間隙及其對隔離的影響的更多信息。



步驟3：確定通道數和配置



確定好規格
、要(yao)求(qiu)和(he)封(feng)裝(zhuang)之(zhi)後(hou)
，僅(jin)需(xu)考(kao)慮(lv)其(qi)他(ta)幾(ji)個(ge)選(xuan)項(xiang)。首(shou)先(xian)
，確(que)定(ding)您(nin)的(de)信(xin)號(hao)需(xu)要(yao)多(duo)少(shao)個(ge)隔(ge)離(li)通(tong)道(dao)以(yi)及(ji)每(mei)個(ge)信(xin)號(hao)的(de)發(fa)送(song)方(fang)向(xiang)。這(zhe)將(jiang)有(you)助(zhu)於(yu)確(que)定(ding)所(suo)需(xu)的(de)通(tong)道(dao)數(shu)量(liang)和(he)通(tong)道(dao)配(pei)置(zhi)。接(jie)下(xia)來(lai)，考(kao)慮(lv)您(nin)偏(pian)好(hao)設(she)計(ji)的(de)默(mo)認(ren)輸(shu)出(chu)狀(zhuang)態(tai)（或故障安全狀態）。這確定了當數字隔離器的輸入通道未上電或引腳懸空時，輸出管腳將處於哪種預定義狀態（高電平或低電平）。選項可能同時適用於默認的高輸出和低輸出。



步驟4：評估可用設備



如果您已經準備好將您的數字隔離器知識付諸實踐，圖1是一個簡單的數字隔離器選擇流程圖
，它可以幫助您確定適合您的設計的TI器件。圖2可幫助您找到合適的封裝代號，圖3並排顯示了每個封裝的比例。

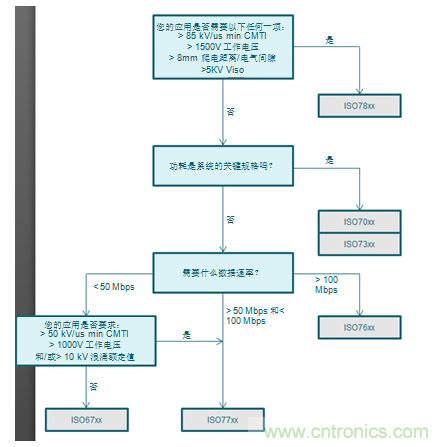

圖1：TI數字隔離器選擇流程圖



使用此列表可在TI數字隔離器選擇流程圖中了解有關設備的更多信息：



·         ISO78xx：DW和DWW封裝中具有8000-VPK隔離電壓的最高隔離等級增強型數字隔離器。設備包括ISO7810。



·         ISO77xx：基本和增強型數字隔離器。設備包括ISO7741。



·         ISO70xx：超低功耗數字隔離器。設備包括ISO7021。



·         ISO73xx：低功耗
、低抖動數字隔離器。設備包括ISO7341-Q1。



·         ISO76xx：高速150 Mbps隔離。設備包括ISO7641FM。



·         ISO67xx：基本和增強隔離，適用於成本敏感型應用。設備包括ISO6741。

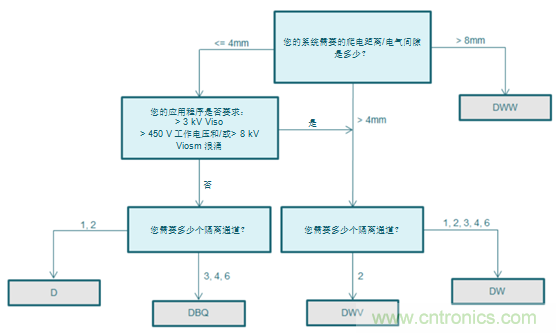

圖2：TI數字隔離器封裝類型選擇流程圖



圖3：可用封裝選項的比較
