EMI峰值，準峰值、平均值區別分析

發布時間：2019-03-12 責任編輯：xueqi

【導讀】最近一個重要客戶的機器測試分別要求測試QP，AV和PK（測試項是EN55022的傳導輻射CE），問起這幾個值之間的數值關係。PK QK AV的區別在於檢波器的RC參數，公式是對標準的理想正弦信號而言。在電磁兼容測試工程實踐中，時變的信號目前是沒有公式去算的。

不過後來在想既然提到了這個問題，也該要讓自己的答案再深入一些：

EMI Receiver可以進行準峰值測量、峰值測量和平均值測量。當輸入信號是正弦波時，無論用何種方式測量，得到的讀數都是相同的，等於該正弦波的有效值，精度應優於±2dB。但是如果輸入的是周期脈衝信號，則三種測量方法得到的讀數是不一樣的，其結果如表所示。

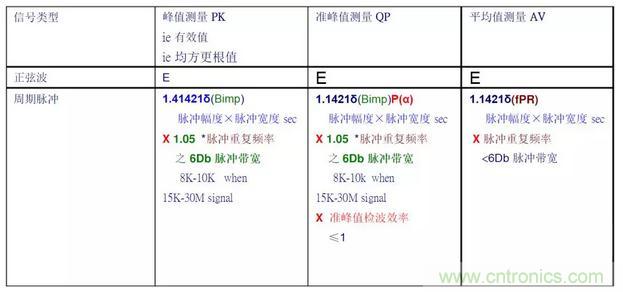

峰值、準峰值和平均值測量的結果比較

表中

E——正弦波的有效值；

δ——脈衝強度，等於脈衝幅度×脈衝寬度sec，單位：mＶs

Bimp——脈衝寬度；Bimp="1".05B6(B6表示6Db 帶寬的脈衝帶寬，在15k-30MHZ,8khz<B6<10khz)

PP(α)——準峰值檢波效率，與檢波器的充、放電時間常數、脈衝重複頻率和帶寬有關，P(α)≤1。

fPR——脈衝重複頻率；

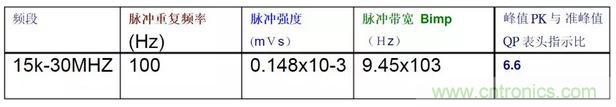

由表可知，峰值測量結果≥準峰值測量結果。下表中中列出了輸入標準脈衝，在標準寬帶情況下峰值與準峰值表頭指示之比值。峰值測量時的絕對脈衝特性

下表列出了具有相同帶寬的準峰值 QP 和平均值 AV 表頭指示之比值，在相同帶寬條件下準峰值和平均值表頭讀數之比值

由表可知，準峰值≥平均值。對於規則的周期性脈衝可以根據表7來進行峰值、準峰值、平均值之間的轉換。但是一般騷擾都是隨機的，很難進行彼此間的換算，因此有些標準同時規定了發射測量的準峰值限值和平均值限值。

總上所述：PK≥QP≥AV。
