1試驗項目背景介紹



燈具產品的騷擾電壓項目屬於EMI。什麼是騷擾電壓呢？在GB/T 4365《電磁兼容術語》標準中，給出了明確定義，即在規定條件下測得的兩分離導體上兩點間由電磁騷擾引起的電壓。測試方法：通過人工電源網絡檢測出被測樣品（EUT）的傳導性電壓騷擾信號
，耦合接收到接收機來測量頻率與電壓騷擾強度，進而通過測試結果與產品標準限值來判定是否符合要求。



從cong我wo國guo照zhao明ming電dian器qi行xing業ye燈deng具ju產chan品pin發fa展zhan來lai看kan
，隨sui著zhe國guo家jia節jie能neng減jian排pai的de各ge種zhong政zheng策ce出chu台tai

，新xin型xing燈deng具ju逐zhu漸jian成cheng為wei主zhu流liu趨qu勢shi的de產chan品pin。但dan隨sui著zhe市shi場chang競jing爭zheng的de壓ya力li以yi及ji產chan品pin的de更geng新xin換huan代dai
，廠chang家jia往wang往wang注zhu重zhong產chan品pin的de性xing能neng和he效xiao益yi，卻que忽hu視shi了le其qi電dian磁ci兼jian容rong性xing。很hen多duo燈deng具ju產chan品pin往wang往wang通tong不bu過guo騷sao擾rao電dian壓ya項xiang目mu測ce試shi，很hen多duo廠chang家jia遇yu到dao電dian磁ci兼jian容rong過guo不bu了le時shi，往wang往wang束shu手shou無wu策ce，心xin急ji火huo燎liao。一yi旦dan該gai項xiang目mu不bu過guo，很hen容rong易yi對dui頻pin段duan區qu域yu範fan圍wei內nei的de家jia用yong電dian器qi造zao成cheng幹gan擾rao。不bu合he格ge的de原yuan因yin往wang往wang是shi廠chang家jia生sheng產chan前qian沒mei有you經jing過guo參can數shu計ji算suan、逆變器在設計過程中器件質量參差不齊、PCB板布局欠缺合理性
、PCB板空間限製及濾波電路設計不合理等問題導致騷擾電壓超標。一般措施可通過接地、濾波和屏蔽等措施來整改，最終實現測試通過的目的。



2騷擾電壓測試方案



本項目場地是在屏蔽室進行，測試依據標準GB/T 17743-2017 《電氣照明和類似設備的無線電騷擾特性的限值和測量方法》進行布置和限值要求。測試頻率為9 kHz~30 MHz
，是因為其對應的波長是33333 m~10 m
，如果取波長的1/4則為8333 m~2.5 m
，tongguodaliangdeshiyandechu，zhiyoubochangzaizhezhijiandesaoraozuirongyitongguodaoxianchuanshuhuozheshibeiouhe，ruguopinlvzaigaohuozheshizaidijiuhuitongguoqitafangshichuanbo，ruguopinlvhengaosaoraozhijiejiuhuixiangkongjianchuanbo，saoraoxinhaobuhuizaidaoxianshangchuanshu
，fanzhiruguopinlvhendi，bochangdechangduyuanyuanchaoguodaoxiandechangdu。



測試場地環境條件：溫度為24.8℃，相對濕度為51.2%，測試主要設備有人工電源網絡
、接收機、被測燈具（EUT）、同軸電纜等，如圖1所示：

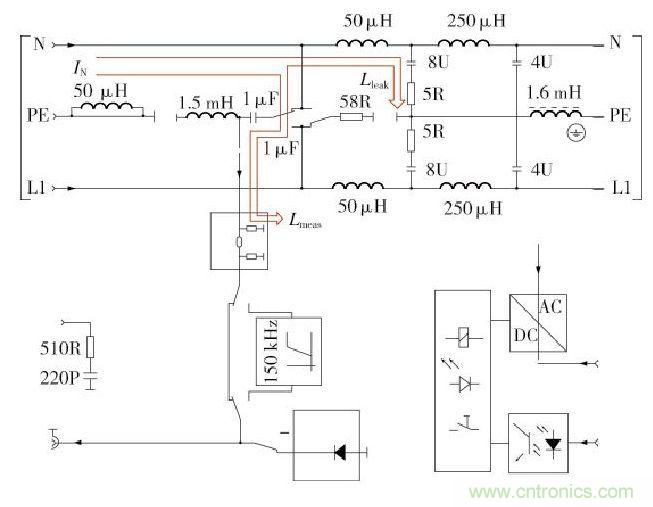

圖1 測試布置示意圖

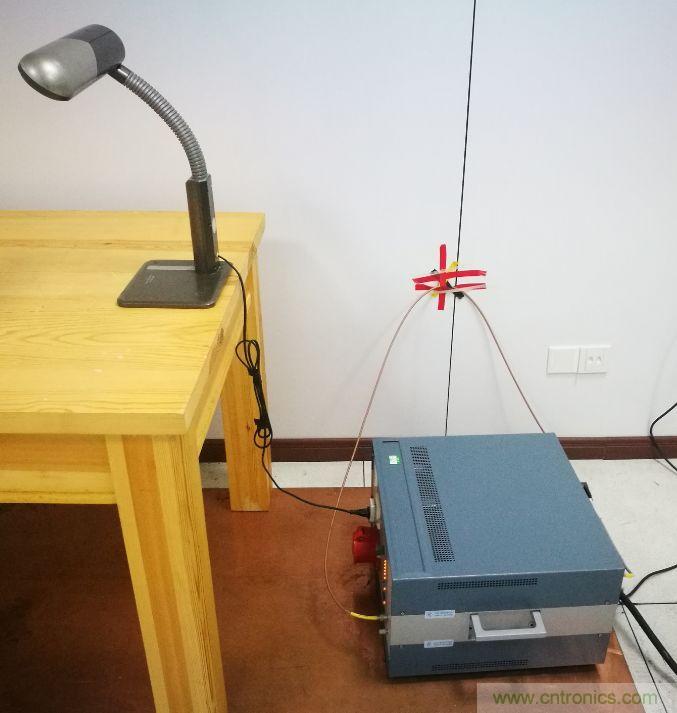

圖2 測試布置照片



場地布置情況，參考接地平板至少超出EUT邊緣0.5 m，尺寸至少為2 m*2 m，EUT應該放在水平金屬接地平板上(參考接地平板)
，高度為 0.1 mm±25%的非金屬支撐隔開(例如平板架)，引線應該沿著EUT向下至非金屬支撐麵高度水平地連接到人工電源網絡，EUT應與人工電源網絡之間的距離為0.8 m。如果EUT的電源引線超過連接到人工電源網絡的所需長度，應該將超出0.8 m的部分平行於電源引線來回折疊形成一個長0.3 m~0.4 m的線束。其測試原理見圖3所示：

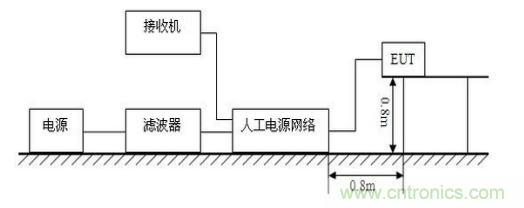

圖3 測試原理

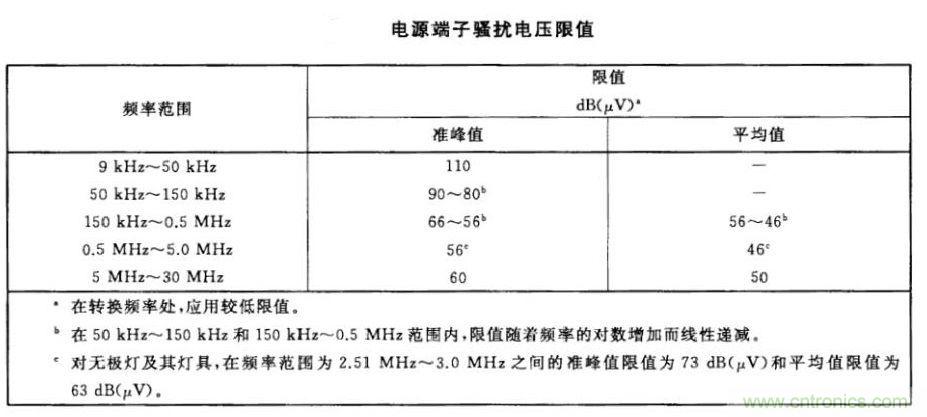

在GB/T 17743-2017標準規定其電壓端子騷擾電壓限值為圖4所示：



圖4 燈具電源端子騷擾電壓限值

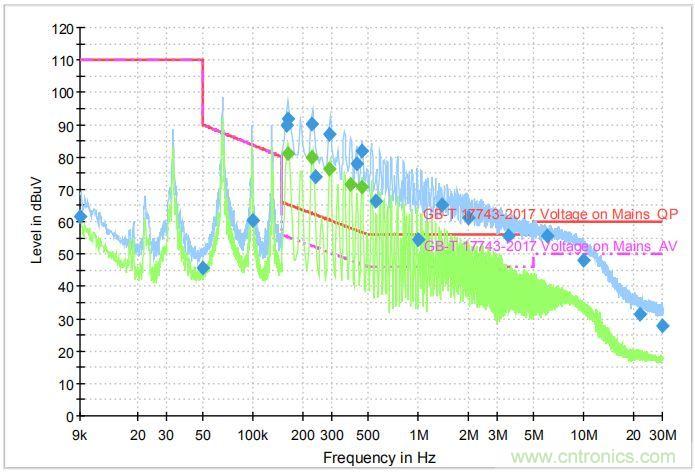

布置現場完成後，按照操作規程進行操作，測試圖形如圖5所示：

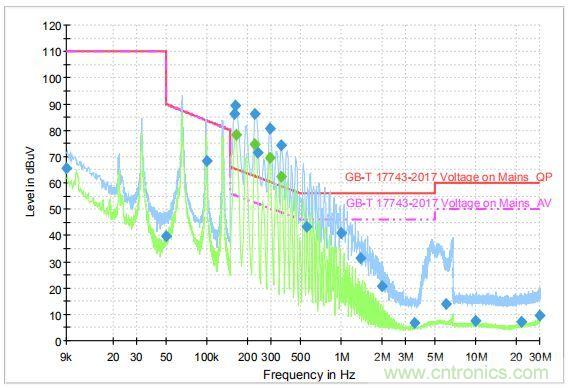

圖5 測試圖形

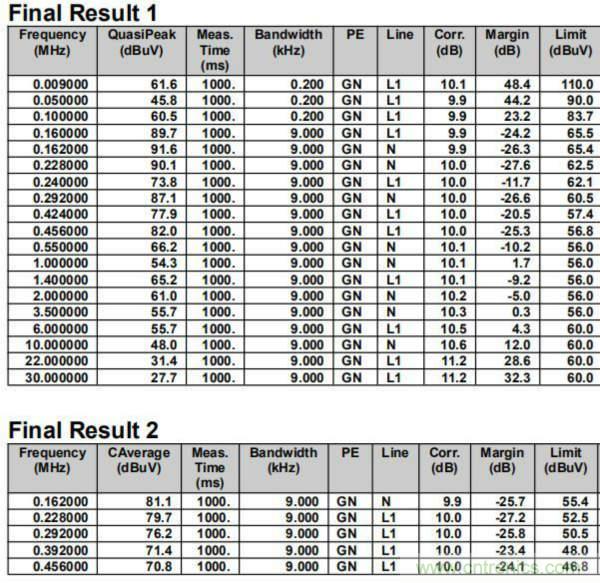

測試數據結果，見如圖6所示：





圖6 測試數據結果



3騷擾電壓整改策略



針對上述騷擾電壓項目出現的測量結果情況，通常騷擾電壓項目有通用的整改手段或措施，見下表1：

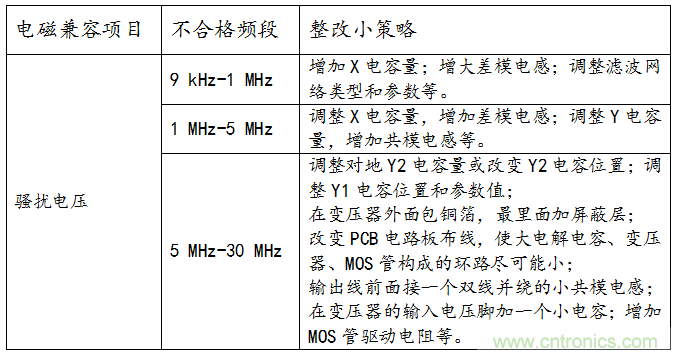

表1 整改小策略

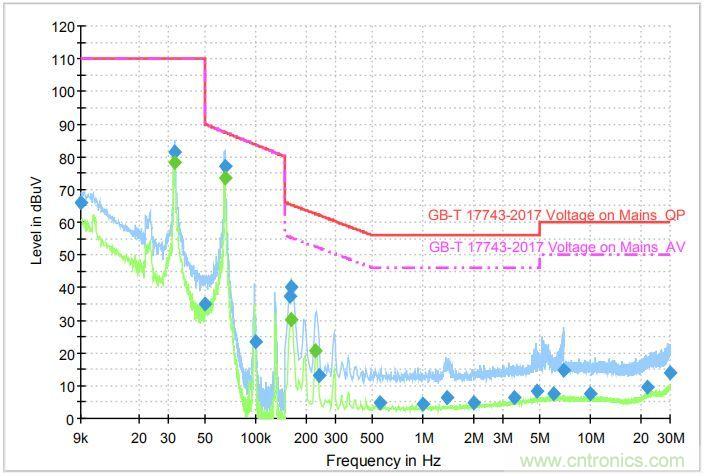

第一次嚐試在在電源端加上一個X和Y電容，測試圖形見如圖7所示：



圖7 測試圖形

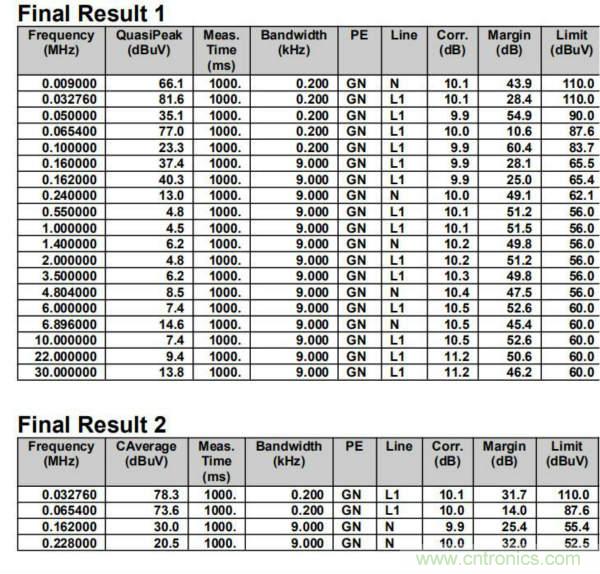

測試數據結果
，見如圖8所示：



圖8 測試數據結果



第二次嚐試在電源端加上一個X和Y電容以及輸出線前麵接一個雙線並繞的小共模電感，測試圖形見如圖9所示：



圖9 測試圖形



測試數據結果，見如圖10所示：





圖10 測試數據結果



通過第二次整改措施，測試結果通過了GB/T 17743-2017《電氣照明和類似設備的無線電騷擾特性的限值和測量方法》騷擾電壓項目要求。但想要更大的裕量值
，需要進一步進行整改，根據以往整改經驗，可以繼續通過以下幾種措施：



1. 在電源線上加對應的磁環、磁珠；



2. 加強接地的機械性能，降低接地電阻


，對於產品整體要有單獨的低阻抗接地
；



3. 要適當調整設備電纜走向和排列
，做到不同類型的電纜相互隔離；



4. 改變小信號或高頻信號電纜為帶屏蔽的電纜，改變大電流信號或數據傳輸信號電纜為對稱絞線電纜；



5. 注意濾波元件的選取，同一電感量的共模電感，不同的磁芯材料，效果相差很大

，有時候不是方法不對，是電子元件自身的質量問題。



6. 注zhu意yi線xian路lu板ban的de布bu線xian

，主zhu電dian路lu輸shu入ru線xian與yu輸shu出chu線xian盡jin量liang分fen開kai走zou線xian，電dian纜lan不bu要yao貼tie著zhe金jin屬shu外wai殼ke
，高gao頻pin變bian壓ya器qi和he散san熱re器qi走zou線xian，把ba電dian源yuan線xian做zuo成cheng雙shuang絞jiao線xian也ye有you一yi定ding效xiao果guo，同tong時shi注zhu意yi線xian的de粗cu細xi對dui傳chuan導dao幹gan擾rao抑yi製zhi的de影ying響xiang。
