通常情況輻射EMI幹擾可以來自某個不定向發射源以及某個無意形成的天線。傳導性EMI幹擾也可以來自某個輻射EMI幹擾源，或者由一些電路板組件引起。一旦您的電路板接收到傳導性幹擾，它便駐入應用電路的PCB線跡。常見的一些輻射EMI幹擾源包括以前文章中談及的組件
，以及板上開關式電源、連接線和開關或者時鍾網絡。

傳導性EMI信號的耦合介質

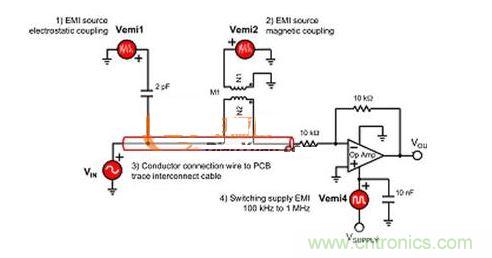

由於傳導性EMI幹擾是開關電路正常工作與寄生電容和電感共同作用產生的結果。圖上顯示了一些會進入到您的PCB線跡中的EMI幹擾源情況。Vemi1源自開關網絡，例如：時鍾信號或者數字信號線跡等。這些幹擾源的耦合方式均為通過線跡之間的寄生電容。這些信號將電流尖脈衝帶入鄰近PCB線跡。同樣
，Vemi2源自開關網絡，或者來自PCB上的某個天線。這些幹擾源的耦合方式均為通過線跡之間的寄生電感。該信號將電壓擾動帶入鄰近PCB線跡。每三個EMI源來自於線纜內相鄰的導線。沿這些導線傳播的信號可產生串擾效應。開關式電源產生Vemi4。開關式電源產生的幹擾駐存在電源線跡上，並以Vemi4信號的形式出現。



在正常運行期間，開關式電源(SMPS)電路為傳導性EMI的形成帶來機會。這些電源內的“開”和“關”切換操作，會產生較強的非連續性電流。這些非連續性電流存在於降壓轉換器的輸入端、升壓轉換器的輸出端，以及反激和降升壓拓撲結構的輸入和輸出端。開關動作引起的非連續性電流會產生電壓紋波
，其通過PCB線跡傳播至係統的其它部分。SMPS引起的輸入和/或輸出電壓紋波，會危害負載電路的運行。SMPS傳導幹擾的基本頻率組成範圍為90~100MHz。



我們都知道
，在傳導幹擾中共有兩類幹擾：它們就是差模幹擾和共模幹擾。



差模幹擾信號出現在電路輸入端之間
，例如：信號和接地等。電流流經同相的兩個輸入端。但是
，1號電流輸入大小與2號相等，但方向相反(差動參考)。這兩個輸入端的負載
，形成一個隨電流強弱變化的電壓。線跡1和he差cha分fen基ji準zhun之zhi間jian的de這zhe種zhong電dian壓ya變bian化hua，在zai係xi統tong中zhong形xing成cheng幹gan擾rao或huo者zhe通tong信xin誤wu差cha。在zai您nin向xiang電dian路lu添tian加jia一yi個ge接jie地di環huan路lu或huo者zhe不bu良liang電dian流liu通tong路lu時shi，便bian出chu現xian共gong模mo幹gan擾rao。如ru果guo存cun在zai某mou個ge幹gan擾rao源yuan
，則ze線xian跡ji1和線跡2上形成共模電流和共模電壓，而接地環路充當一個共模幹擾源。差模幹擾和共模幹擾都要求使用特殊的濾波器，來應對EMI幹擾的不利影響。
