什麼是高速印刷電路板(PCB)? 什麼影響了PCB設計中的帶寬? 這是我們在創建高速PCB設計時，設計人員提出的一部分常見問題與解答。



由於PCB布局會極大地影響電路性能
、設計時間和設計成本，擁有良好的原理圖並密切關注布局布線過程極為重要，可以保證電路性能與預期相一致。 注重細節很重要。 經實證試驗和誤差分析後，很多設計人員吃盡苦頭才明白，有些畫板上看起來不錯的電路並不總是能提供預期的性能。 這便是設計人員應了解一些關鍵的PCB設計基礎知識，包括元件放置

、信號路由、電源旁路和監控寄生特性的重要原因。



在PCB設計的布局布線中，首先以原理圖的方式表示電路功能的一個優勢就是方便您和其他設計人員可以更好地理解電路。 通過盡可能清晰地組織原理圖
，您可以利用它進行布局布線、故障排查、調試並最終降低成本、縮短產品上市時間。



例如
，這裏有一個完美的原理圖。 它必需有兩個基本功能。 它能顯示實際電路(您可以數上麵有幾個元器件)。 每個元件都顯示其連接，並且它們在後台某處形成NetList。 作為替代方案，這裏有個完全一樣的電路
，隻不過稍加重新布局。 注意，此處元器件畫的比較大，便於看清。 電路功能一目了然。 您可選擇使用，以便更好地滿足您的目標。

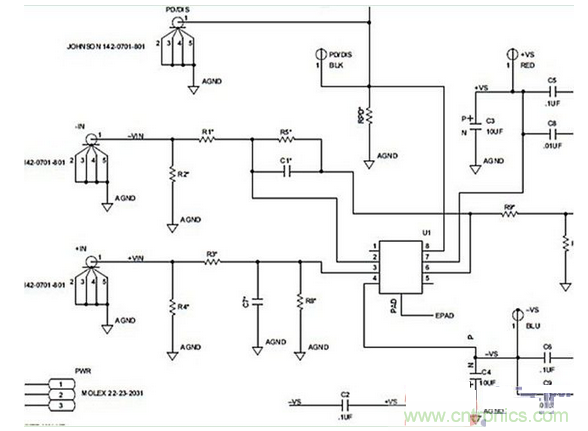

圖1： 原理圖

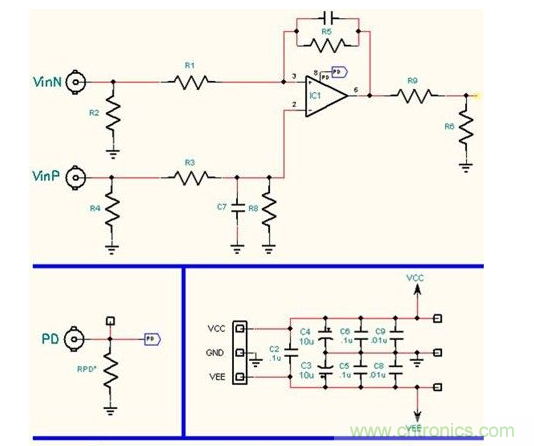

圖2： 替代方案



在圖1和圖2中，原理圖有兩個基本功能： 顯示實際電路連接
，這非常重要，以及生成用於布局布線的NetList。 通過檢查原理圖，可以更輕鬆地找到使電路更高效的方式。
