本人做LED也有些年頭了，比較慶幸，剛畢業出來實習，第一家就是做LED的，然後從此就沒離開過這個行業，從LED成品到LED電源。現在證明我那時並沒有選錯，雖說LED現在競爭激烈
，沒多少利潤，但是做LED的工程很吃香
，現在想和大家分享下這幾年的經驗，從電源研發到EMI整改認證到做成品燈。說是分享，大家可以發表不同的意見，畢竟比起做了十幾、二十年的工程來說
，隻是班門弄斧。先說下EMI整改吧
，畢竟對剛接觸整改的年輕工程師來說
，最頭痛的就是輻射整改。

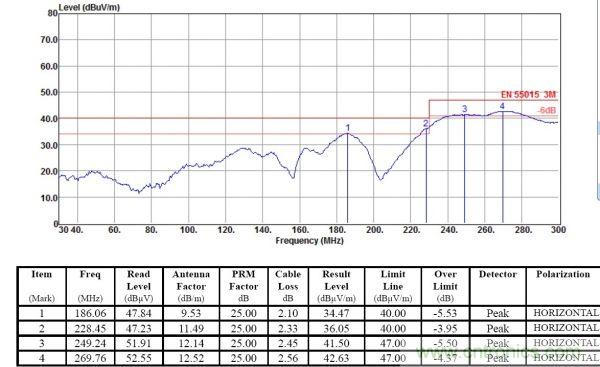

此圖顯示已經明顯超標了，接下來給大家慢慢介紹整改過程和整改方法。

上PCB，對於EMI來說
，走線就是靈魂。由於板子要內置，有尺寸要求，並且還要有可控矽調光功能
，由於節省了很多EMI元件，導致明顯超標。

右邊的電源，由兩片板組合，8W調光。

第二頁：EMI整改方法分享

[page]
網友總結的整改方法

1
、應對垂直30M-50M超標的絕招之一：MOS管S極串入磁珠，可以有效減少30M位置。
MOS管DS加入吸收，能有效減少輻射。加入47PF/1KV電容（實際47PF-100PF都行，在能過輻射的條件下
，盡量小，因為這個吸收電容有損耗

，會使MOS管發熱嚴重
，並降低效率
，不太建議用100PF，想效果明顯的

，最好用RC吸收）

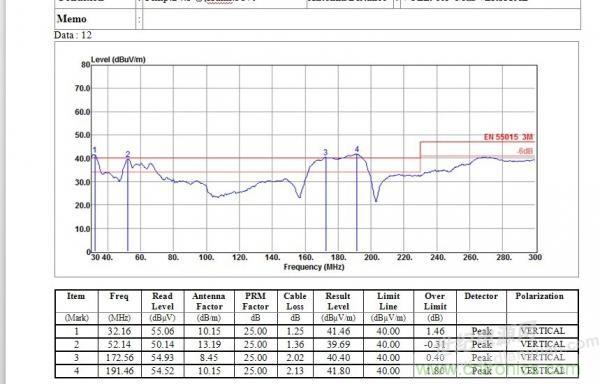

經過兩個步驟的處理之後，輻射圖如下：

有人問到為什麼磁珠加在S極，不是D極
？磁珠串在D級有效減小50-80M輻射，對30M輻(fu)射(she)效(xiao)果(guo)不(bu)大(da)
，卡(ka)在(zai)灌(guan)膠(jiao)輻(fu)射(she)增(zeng)加(jia)的(de)同(tong)誌(zhi)們(men)，我(wo)去(qu)測(ce)試(shi)的(de)時(shi)候(hou)常(chang)常(chang)和(he)遇(yu)到(dao)的(de)工(gong)程(cheng)聊(liao)這(zhe)個(ge)話(hua)題(ti)
，輻(fu)射(she)餘(yu)量(liang)越(yue)大(da)當(dang)然(ran)越(yue)好(hao)，工(gong)程(cheng)們(men)也(ye)安(an)心(xin)，但(dan)對(dui)於(yu)我(wo)這(zhe)款(kuan)不(bu)用(yong)灌(guan)膠(jiao)的(de)電(dian)源(yuan)來(lai)說(shuo)，3DB足以，因為要麵對的不僅是EMI，還有成本
，空間壓力，並不能加入太多EMI元件
，會考慮到灌膠，餘量不止6DB整改。

2.解決EMI和效率之間的平衡問題關鍵絕招是：鋁殼子接地，對於大功率
，在板子多個地方和地之間加入Y電容。

最終整改的輻射圖

輻射的關鍵在於，適當的頻率（50-60K),良好的走線。
