問題一：根據上述變頻器共模噪聲電流回流路徑，如果IGBT在導通瞬間

，Vce電壓為下降沿為-du/dt，那麼此時的共模噪聲電流環路方向是否和上述相反，那麼在此瞬間接收機測得的傳導騷擾電壓與正向環流有何不同。

問題二：在IGBT導通瞬間，集電極電流Ic為上升沿，那麼di/dt
，如何形成接收機測得的傳導騷擾電壓呢
？還想了解一下是不是di/dt直接轉化為以其上升時間決定頻帶寬度的騷擾電流，還有就是這個騷擾電流的幅值大小由什麼決定

？

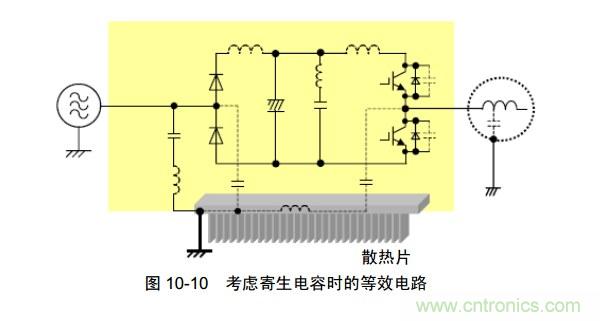

圖示是理論示意圖

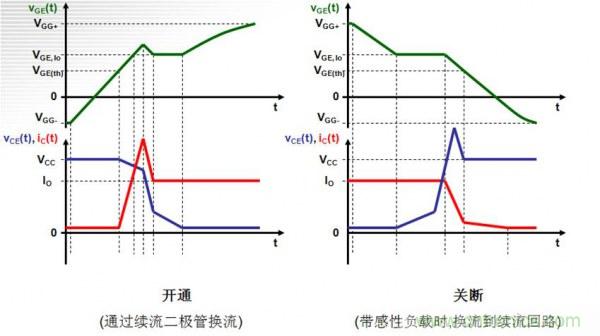

，針對於逆變器IGBT開通時的集電極電流隻能通過雙脈衝來測

，是會存在尖峰之後的震蕩，不確定是電路特性本身造成的震蕩還是電流探頭引起的震蕩。但IGBT關斷時由於外圍電路的分布參數引起Vce電壓上升沿存在尖峰和震蕩是確定的。

以下整理了部分網友的回答內容，給大家做參考，如果您還有其他的答案，可以在本文評論中跟大家探討探討！

[page]

網友一：CE測(ce)試(shi)是(shi)以(yi)頻(pin)率(lv)為(wei)橫(heng)坐(zuo)標(biao)，所(suo)以(yi)這(zhe)個(ge)問(wen)題(ti)要(yao)到(dao)頻(pin)域(yu)來(lai)考(kao)慮(lv)。不(bu)管(guan)是(shi)上(shang)升(sheng)沿(yan)還(hai)是(shi)下(xia)降(jiang)沿(yan)
，如(ru)果(guo)相(xiang)同(tong)斜(xie)率(lv)
，轉(zhuan)換(huan)到(dao)頻(pin)域(yu)後(hou)相(xiang)同(tong)頻(pin)點(dian)的(de)幅(fu)值(zhi)是(shi)一(yi)樣(yang)的(de)。傳(chuan)導(dao)測(ce)量(liang)讀(du)取(qu)的(de)50ohm上麵的電壓，這由流經50ohm上的電流決定，同樣基於單個頻點分析，集電極i的變化曲線取傅立葉變換到頻域，每個頻點有對應的電流，i變化，頻域電流變化，流經50ohm上的電流變化，讀取的電壓就會變化。

di/dt反應的是電流的變化速率

，在時域波形上表現就是斜率，對於時域上i的曲線，如果轉化為頻域，di/dt越大，則在頻域上高頻分量越大。在這裏集電極電流就是騷擾電流，當集電極電流產生變化時
，也就會有di/dt, 這時會有高頻分量通過寄生電容到散熱片。騷擾電流的幅值大小與di/dt有關，假設i在頻點f0的分量幅值大小為A0，在頻點f0
，騷擾電流流經散熱片路徑的電流與電路中的阻抗和散熱片路徑的阻抗有關
，就是電路中的分流
，哪個路徑阻抗低，A0就會更多分配到那個路徑。

IGBT外wai圍wei電dian路lu本ben身shen的de寄ji生sheng電dian感gan和he電dian容rong造zao成cheng的de震zhen蕩dang現xian象xiang，所suo以yi實shi測ce的de電dian流liu信xin號hao為wei理li想xiang電dian流liu信xin號hao和he尖jian峰feng震zhen蕩dang信xin號hao的de疊die加jia，這zhe個ge尖jian峰feng震zhen蕩dang信xin號hao是shi主zhu要yao的de騷sao擾rao源yuan，從cong信xin號hao係xi統tong角jiao度du來lai看kan，這zhe個ge信xin號hao滿man足zu穩wen定ding條tiao件jian。

網友二：問題一：根據上述變頻器共模噪聲電流回流路徑，如果IGBT在導通瞬間
，Vce電壓為下降沿為-du/dt

，那麼此時的共模噪聲電流環路方向是否和上述相反
，那麼在此瞬間接收機測得的傳導騷擾電壓與正向環流有何不同。----zaishuntaishiyinggaishifanxiangde，danshijieshoujiceliangdeshijueduizhi，suoyiwusuoweizhengfuhefangxiang。yibansaoraoxinhaodoushigaopinxinhao，buhuiqufenxidianyahedianliufangxiang
，zhifenxilujing。

問題二：在IGBT導通瞬間，集電極電流Ic為上升沿，那麼di/dt，如何形成接收機測得的傳導騷擾電壓呢？-----最簡單的來說是di/dt的諧波分量在BUS上形成高頻紋波，這個紋波就是差模騷擾。這個紋波電壓耦合到LISN，被接收機測量。
