手上有很多emmc，但是容量都比較小，隻有2GB
，4GB和8GB，最近拿到了幾顆64GB的，就動手做TF卡，放到手機上麵使用。

下麵是步驟：

1

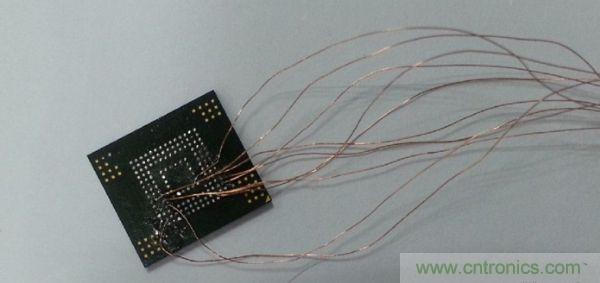

、emmc 飛線

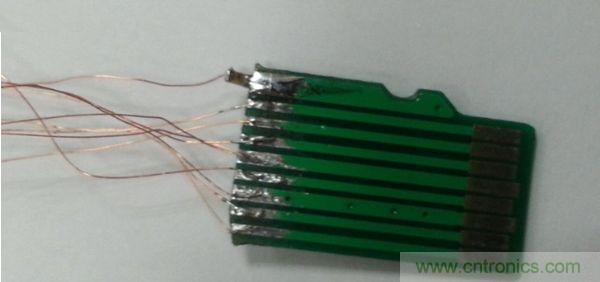

2、tf卡（pcba）飛線，這裏有一個電容
，接emmc的VDDi，後麵我去掉也可以正常工作
，隻是不知道會不會影響穩定性。

3

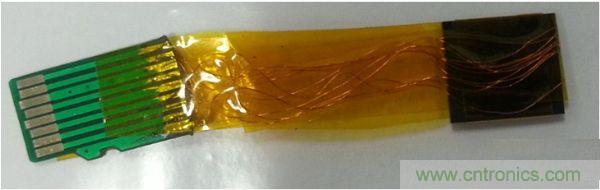

、飛好線後膠帶處理

[page]

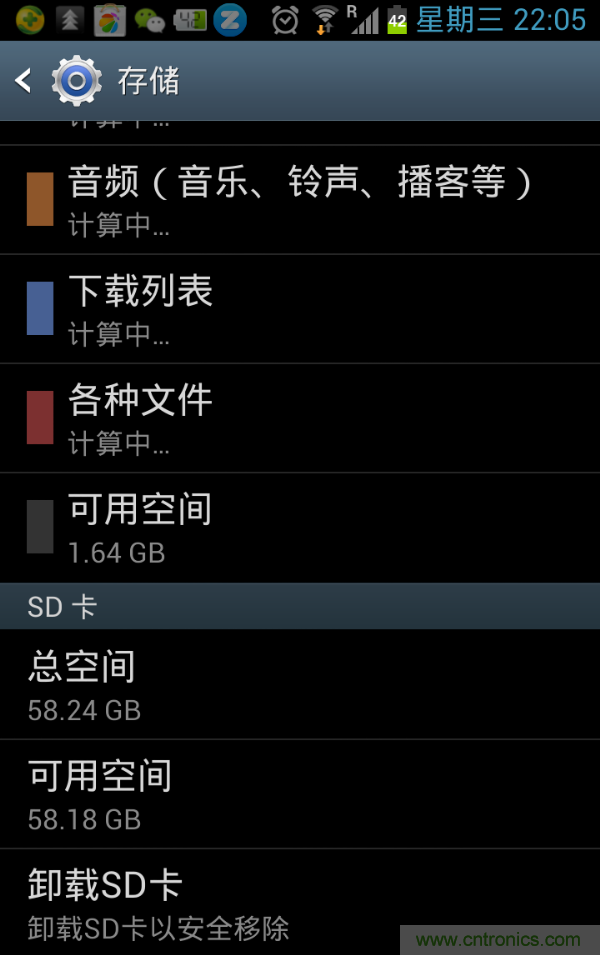

4、手機上測試

i9305日版，內部（32GB內部存儲）拷貝視頻文件到tf卡（64GBemmc），速度大於15MB/S.

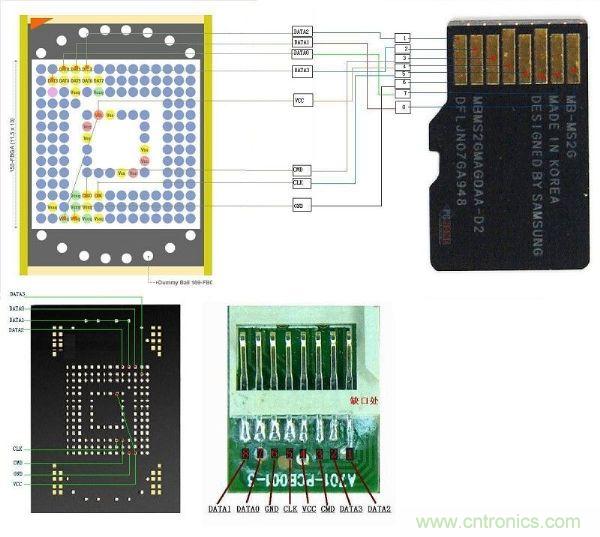

EMMC連接讀卡器飛線圖/電路圖：

[page]

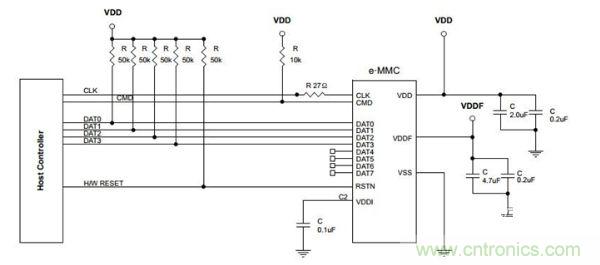

emmc原理圖：

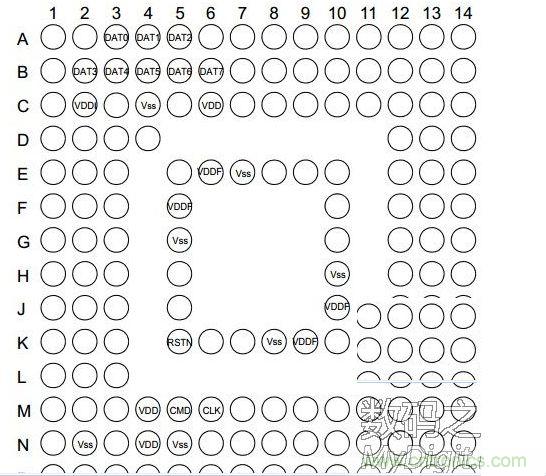

emmc接口定義：

[page]

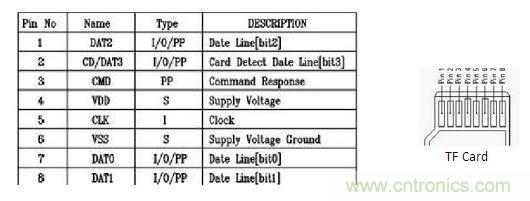

TF卡接口定義：

需要接的線一共8根線：

1
、DAT2 接emmc DAT2 （A5）


；

2、DAT3 接emmc DAT3 （B2）
；

3
、CMD 接emmc cmd  （M5）；

4、VDD接emmc VDD 和VDDF（VDD和VDDF各找一個，有些emmc的資料是寫VCC和VCCQ）
；

5、CLK接emmc clk （M6）
；

6、VSS 接emmc 的VSS（隨便找一個）；

7、DAT0接emmc的DAT0（A3）；

8
、DAT1接emmc的DAT1（A4）。

emmc上還有一個vddi需要接一個電容，開始我有接
，後麵不小心弄掉了，發現還可以工作
，就沒有接了。

emmc 有個腳位是vddi

，需要接一個電容的
，沒有接也能正常使用，不知道會不會影響數據的穩定性。目前一共使用了快2個月
，中間有出現過一兩次不識別卡，要求格式化，關機後再開機就好了
，可能和這個電容沒有接有關。

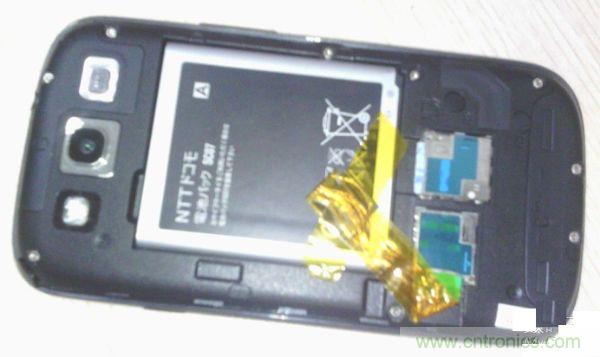

再補一張手機上使用的照片，後蓋是可以完全密封合上的。
