【導讀】您想過傳輸音頻和視頻信號嗎？下麵是放大和傳輸音頻和視頻信號的簡單電路。這些信號在甚高頻段（VHF）傳輸。

您想過傳輸音頻和視頻信號嗎
？下麵是放大和傳輸音頻和視頻信號的簡單電路。這些信號在甚高頻段（VHF）傳輸。

電視發射器電路原理：

該電路的主要原理是傳輸音頻和視頻信號。音頻信號采用頻率調製，視頻信號采用 PAL 調製。這些調製信號應用於天線。

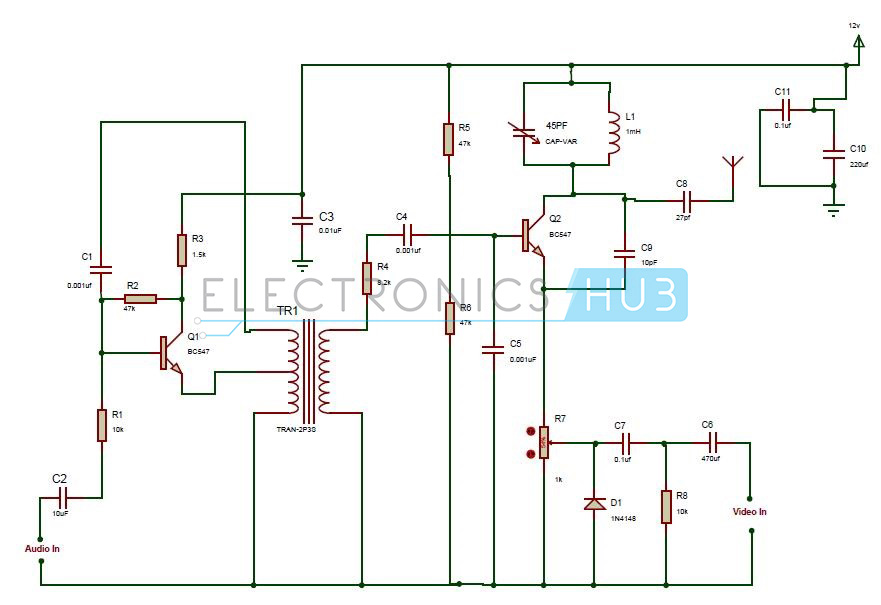

電視發射器電路圖：

電路組件：

電路由以下元件組成：

BC547 晶體管。

信號二極管 (1N4148)。

電阻器

電容器

射頻變壓器

天線

可變電容

可變電阻器

電視發射機電路設計：

電視發射器電路設計說明如下。

音頻信號通過電阻和電容（分別為 10Kohms 和 10uf ）加到晶體管的基極。晶體管的發射極與射頻變壓器相連。音頻信號在此經過晶體管的預放大。

射she頻pin變bian壓ya器qi用yong於yu實shi現xian最zui大da功gong率lv傳chuan輸shu。它ta們men有you初chu級ji和he次ci級ji兩liang個ge繞rao組zu。電dian壓ya加jia在zai初chu級ji繞rao組zu上shang，由you於yu互hu感gan

，變bian壓ya器qi的de次ci級ji繞rao組zu會hui感gan應ying出chu一yi些xie電dian壓ya。因yin此ci，電dian壓ya可ke以yi從cong一yi個ge電dian路lu傳chuan輸shu到dao另ling一yi個ge電dian路lu。在zai本ben電dian路lu中zhong，使shi用yong了le一yi個ge內nei置zhi電dian容rong器qi的de變bian壓ya器qi。

信號二極管是一種隻允許電流單向流動的二極管。它們可通過高達 100mA 的小電流
，並處理電信號中的信息。它們廣泛應用於信號處理。這裏的信號二極管用於視頻調製。

音頻輸入通過電阻和電容串聯連接到晶體管的基極。一個 LC 槽電路連接到晶體管的集電極，該槽電路產生用於調製的載波頻率
，槽電路由一個並聯的可變電容和一個電阻組成。

視頻輸入信號通過 1kohms 的可變電阻器輸入晶體管。視頻輸入信號通過一個 0.1uf 的電容器和一個並聯的信號二極管輸入電容器。

調製信號被饋送至天線。發射信號需要天線。天線接收電信號並將其轉換為電磁輻射。這種輻射由天線發射。

如何操作電視發射器電路
？

首先按照電路圖連接電路。

通過電池給電路施加 12 伏電壓。

現在，音頻輸入被加到晶體管的基極。

晶體管對音頻信號進行預放大

，並將其輸入射頻變壓器。

視頻信號應用於視頻輸入端。

射頻變壓器將音頻信號傳輸到晶體管 Q2。

晶體管 Q2 對音頻和視頻信號進行調製

，並將其傳輸到天線。

調製所需的載波頻率由水箱電路產生。

因此，調製波由天線發射，該電路適用於 50-210 MHZ 之間的 VHF 頻段。

電視發射機電路應用：

用於廣播應用。

該電路可傳輸 DVD
、視頻遊戲等的音頻和視頻信號。

該電路可用於監控攝像頭。

電路的局限性：

發射器電路與 PALB 和 PALG 係統兼容。

為獲得最佳性能，應調整 C8 的值。
