【導讀】目前拉杆音箱或汽車音頻係統采用12V鉛酸電池為主要電源、由於電壓的限製，音箱的輸出功率很難有實質的提升。超過50W的功率現階段市場上主要采用升壓+TPA3116的升壓音頻解決方案，因TPA3116的最高工作電壓為26V,考慮到可靠性升壓至24V,輸出4歐65W（THD1%）。

引言

目前拉杆音箱或汽車音頻係統采用12V鉛酸電池為主要電源、由於電壓的限製，音箱的輸出功率很難有實質的提升。超過50W的功率現階段市場上主要采用升壓+TPA3116的升壓音頻解決方案，因TPA3116的最高工作電壓為26V,考慮到可靠性升壓至24V,輸出4歐65W（THD1%）。隨著技術進步及競爭加劇，市場對功率及音質的要求也越來越高，深圳市永阜康科技有限公司推出基於CS8683+FP5207
、12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案，為音頻愛好者提供極致的音質體驗。

CS8683H輸出功率曲線圖：

方案簡介

此方案大致分為兩個主要級：

1
、采用FP5207非同步升壓控製器。此設計10V-15V輸入電壓
，實現30V輸出，並且能夠為負載提供8A持續電流;

FP5207腳位定義圖以及管腳說明

2

、采用CS8683兩顆大功率單聲道D類音頻功放IC（單聲道100W用一顆）
，30V提供2*100W/4歐 ( THD+N=1%)持續功率輸出；

CS8683H腳位定義圖以及管腳說明

應用信息

1.CS8683H+FP5207 DEMO板原理圖

2.CS8683H+FP5207 DEMO板PCB頂層設計圖

3.CS8683H+FP5207 DEMO板PCB底層設計圖

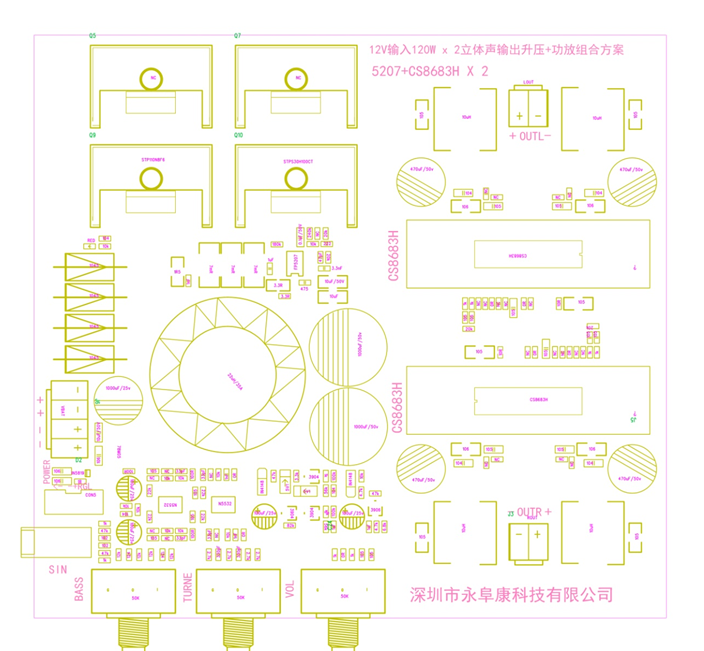

4.CS8683H+FP5207 DEMO板貼片圖

5.CS8683H+FP5207 DEMO板物料清單

6. CS8683H+FP5207 DEMO板3D布局圖正麵

7. CS8683H+FP5207 DEMO板3D布局圖反麵

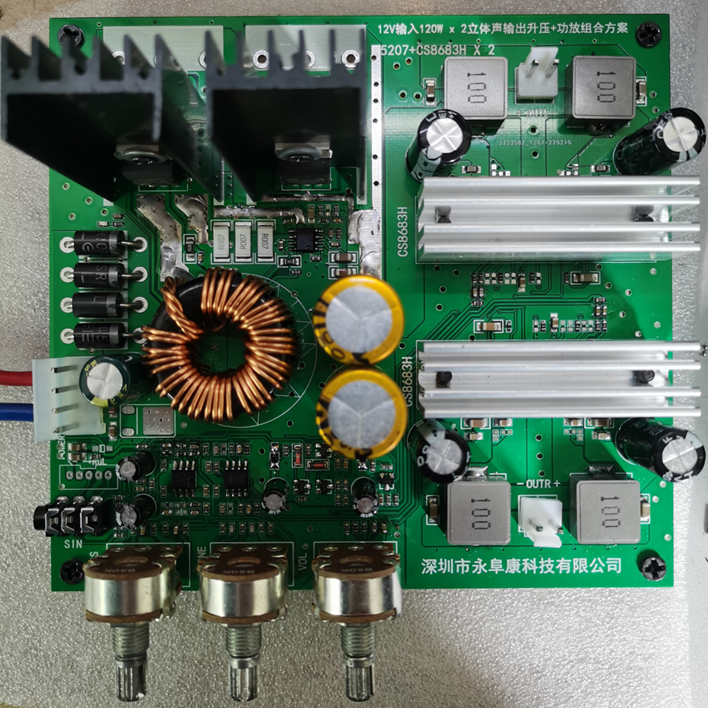

8. CS8683H+FP5207 DEMO板實物圖

免責聲明：本文為轉載文章，轉載此文目的在於傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片
、文字如涉及作品版權問題，請電話或者郵箱聯係小編進行侵刪。
