MHL接口的靜電保護方案

發布時間：2021-09-13 責任編輯：wenwei

【導讀】Mobile High-Definition Link (MHL) 移動終端高清影音標準接口，是一種連接便攜式消費電子裝置的影音標準接口，MHL 僅使用一條信號電纜，通過標準 HDMI 輸入接口即可呈現於高清電視上。它運用了現有的 Micro USB接口，不論是手機、數碼相機、數字攝影機和便攜式多媒體播放器，皆可將完整的媒體內容直接傳輸到電視上且不損傷影片高分辨率的效果。

什麼是MHL接口？

Mobile High-Definition Link (MHL) 移動終端高清影音標準接口，是一種連接便攜式消費電子裝置的影音標準接口，MHL 僅使用一條信號電纜，通過標準 HDMI 輸入接口即可呈現於高清電視上。它運用了現有的 Micro USB接口，不論是手機、數碼相機、數字攝影機和便攜式多媒體播放器，皆可將完整的媒體內容直接傳輸到電視上且不損傷影片高分辨率的效果。

說簡單點這個就是HDMI接口的增強型。兼容HDMI接口，越來越多的顯示器或投影儀支持MHL接口。

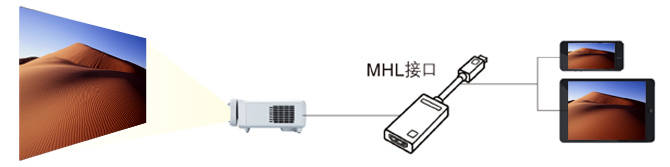

MHL接口的靜電保護方案

MHL接口的靜電保護方案

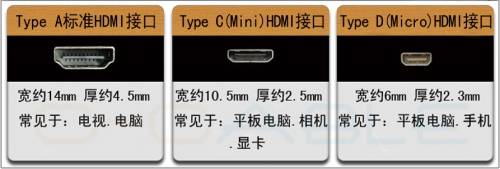

三種常見的HDMI接口對比。Type A、C 、D的針腳數量和定義都相同，隻是排序不同而已。Type B接口比較少見。

MHL接口的靜電保護方案

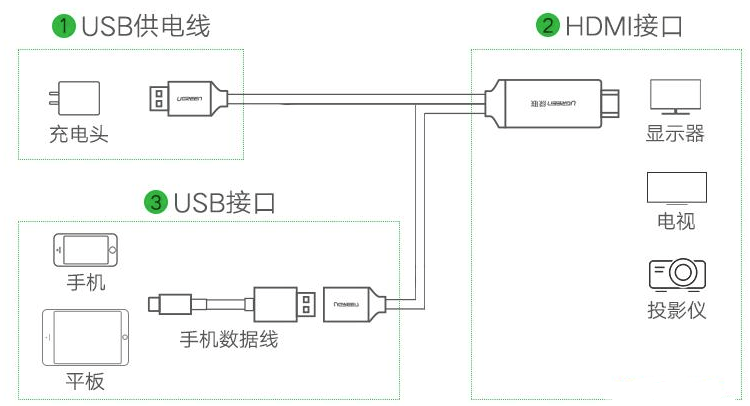

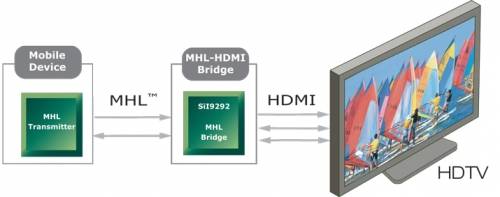

MHL的信號轉換原理流程

MHL有一個優勢是它能夠傳輸所有各種格式的信號。手機與電視大不同在於它能夠支持多種媒體格式，包括 MPEG4、H.264、AVI、Quicktime、Windows Media甚至是 RM/RMVB。MHL讓電視省去了解壓縮的環節，視頻質量不會受到損失。

一套行之有效的MHL方案至少應包括兩個部分：MHL Source和MHL Sink。MHL Source裏麵包含MHL發送IC（MHL Transmitters），是一個負責單一信號流的數字多媒體傳送器，將影音數據轉換成MHL數據流，通常安裝在手機等移動終端內；MHL Sink內含MHL橋接IC（MHL Bridges），負責將M H L數據流還原成電視機能夠“理解”的標準HDMI信號。

MHL接口的靜電保護方案

MHL接口的靜電保護方案

MHL接口靜電保護方案包括三個部分

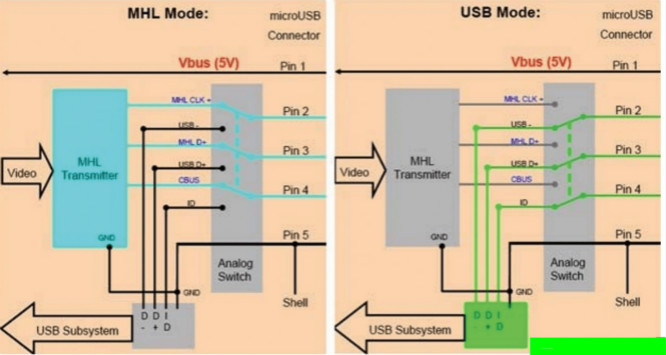

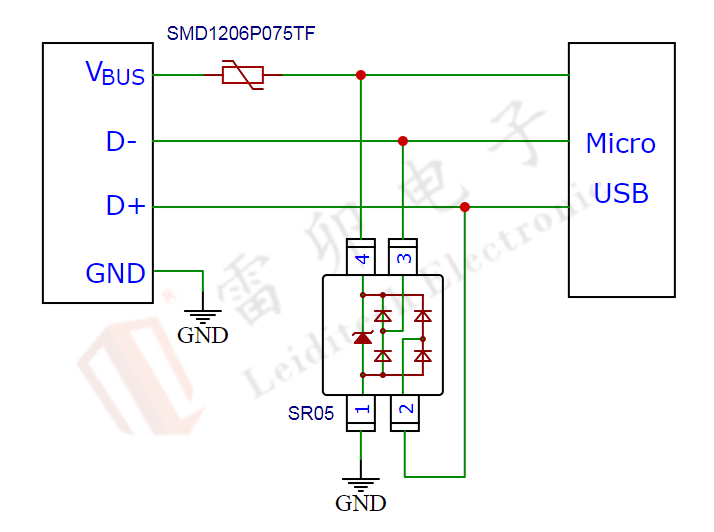

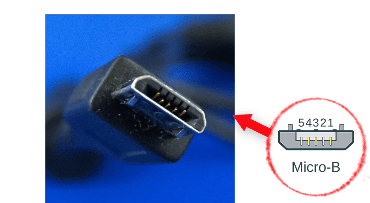

Micro USB靜電保護方案

MHL接口的靜電保護方案

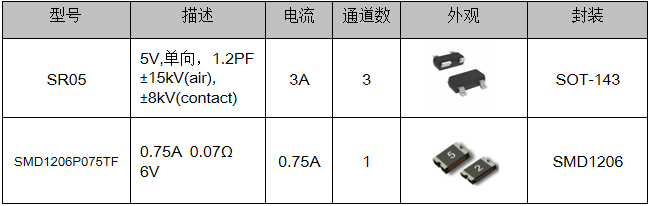

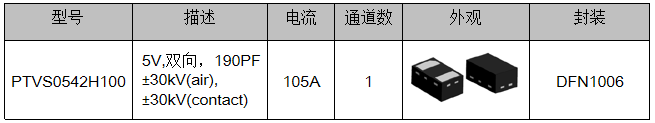

方案優點：USB提供500Mbps的傳輸速度，本方案采用單顆器件防護,節約空間，保證信號完整性，滿足IEC61000-4-2，等級4，接觸放電8kV，空氣放電15kV

如對Vbus有過流要求，需配PTC保護。

MHL接口的靜電保護方案

MHL接口的靜電保護方案

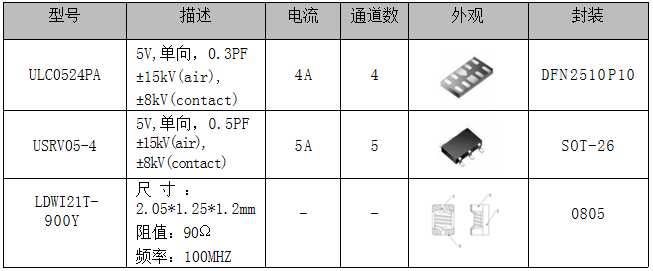

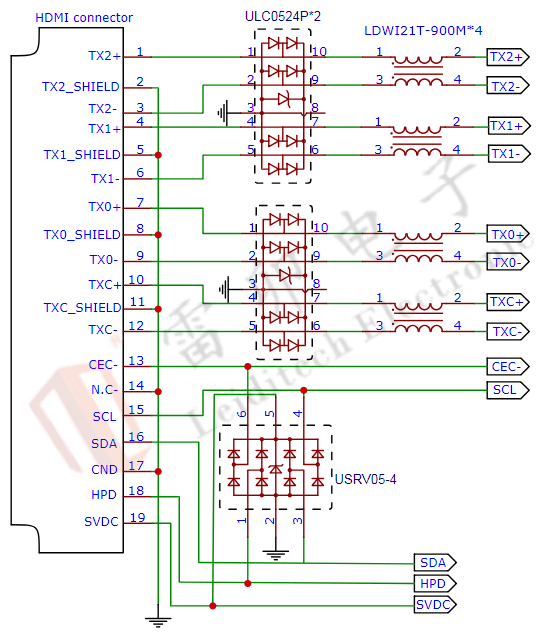

標準HDMI接口防靜電方案

MHL接口的靜電保護方案

MHL接口的靜電保護方案

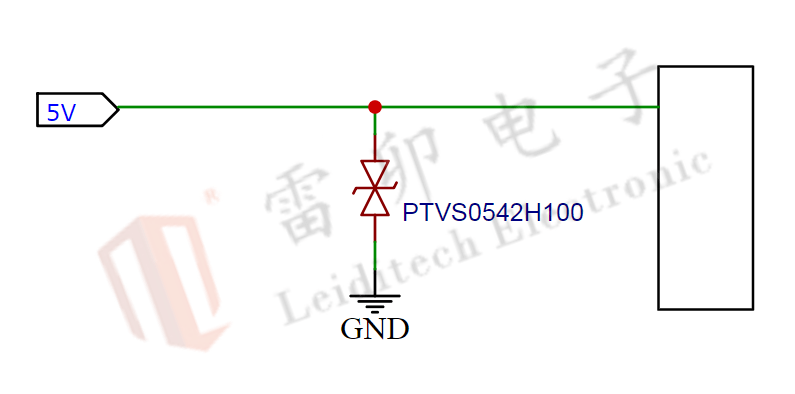

標準USB供電5V靜電保護方案

方案優點：用於滿足電源接口的靜電保護，滿足IEC61000-4-2，等級4，接觸放電8KV，空氣放電15KV。

MHL接口的靜電保護方案

MHL接口的靜電保護方案

來源：雷卯電子

免責聲明：本文為轉載文章，轉載此文目的在於傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯係小編進行處理。
