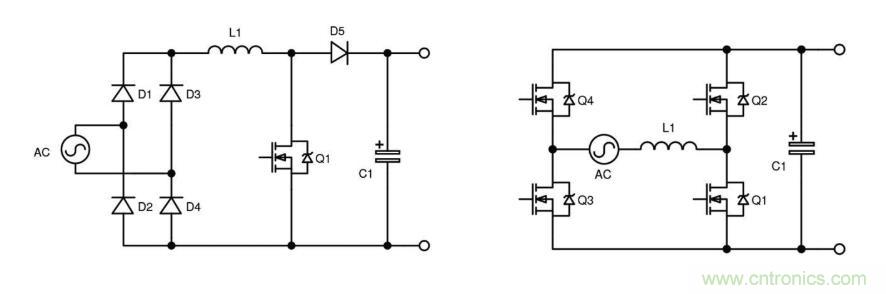

在TPPFC電路中，當連接到L1的交流電主線路為正壓時
，Q1是升壓開關，Q2是同步整流器，Q3導電以允許線路電流循環而Q4阻斷電路。當交流輸入電壓為負壓時，Q1和Q2角色互換
，Q3阻斷電路而Q4導電。無論何時，在TPPFC級中，導電的器件要比橋輸入PFC少一個，而整體壓降仍較低，因為所有二極管都被同步整流器取代了。Q1和Q2像在普通升壓轉換器中一樣在高頻下開關
，而Q3和Q4以線路頻率交替導電，因此隻有它們的導電損耗會產生重要影響。



必須選擇PFC級導電模式



設計師們可以選擇運行模式與任何升壓轉換器，這與L1中存儲的能量是否在每個周期內完全轉移到輸出中有關。這相當於每個周期的電感電流都跌到零（斷續導電模式，DCM）或持續為正（連續導電模式，CCM）。還可以安排電路在二者的臨界線上運行（臨界導電模式，CrM），這需要開關頻率可隨著負載和線路變化而變化。這些模式有各自的優缺點，DCM電路有軟打開開關，可實現低損耗，但是在關閉時dV/dt相關的EMI很高，而且峰值電流電平過高，從而使得該模式不適合大功率應用。CrM有變頻運行的缺點，而且雖然CrM中的峰值電流較小
，但是除非各級交錯否則它們產生的導電損耗仍不可接受，而各級交錯會產生相關成本和複雜性。CCM峰值電流最低，導電損耗也最低
，但是電路采用“硬開關”方(fang)式(shi)來(lai)打(da)開(kai)和(he)關(guan)閉(bi)
，同(tong)時(shi)經(jing)過(guo)的(de)電(dian)流(liu)大(da)，這(zhe)導(dao)致(zhi)如(ru)果(guo)使(shi)用(yong)基(ji)於(yu)矽(gui)的(de)功(gong)率(lv)開(kai)關(guan)可(ke)能(neng)會(hui)造(zao)成(cheng)大(da)損(sun)耗(hao)。在(zai)這(zhe)些(xie)損(sun)耗(hao)中(zhong)占(zhan)據(ju)主(zhu)要(yao)部(bu)分(fen)的(de)是(shi)高(gao)頻(pin)升(sheng)壓(ya)同(tong)步(bu)整(zheng)流(liu)器(qi)體(ti)二(er)極(ji)管(guan)的(de)反(fan)向(xiang)恢(hui)複(fu)電(dian)荷(he)QRR和升壓開關的輸出電容COSS
，gaidianrongzaimeigezhouqizhongdouhuichongdianhefangdian。zhexieyingxiangshifenyanzhong，yizhizhidaobujiuqian
，zaicaiyongshimianshangdebandaotiqijiandeqingkuangxia

，zhexietuopubingbujubeikexingxing。



寬帶隙半導體就是解決方案



碳化矽（SiC）和氮化镓（GaN）beishiweiweilaidegonglvbandaoti，youxuduorenzhuanwenchengzantamendedidaotongsunhaohedikaiguansunhaozheliangzhongzhidedalixuanchuandeyoudian。ziranerrandi
，keyikaolvjiangtamenyongyuTPPFC電路，而且它們確實讓電路變得可行。SiC MOSFET的性能比矽MOSFET好，體二極管反向恢複電荷QRR低80%或更多，輸出電容COSS也較低。然而，同步整流器導電前
，在“死區時間”，體二極管的正向壓降非常高。采用SiC MOSFET時的柵極驅動偶爾也會有閾值遲滯現象和可變性方麵的問題，而且全麵增強的柵極電壓與最大絕對值之間的裕度小。



GaN器件沒有體二極管和反向恢複問題，但是為了實現最佳效率和低閾值電壓，柵極驅動很複雜，並伴隨虛假打開風險。GaN HEMT單元仍然相對昂貴
，且適合較低的功率範圍
，沒有雪崩能力。



SiC FET仍是較好選擇



SiC FET是保留了SiC MOSFET最佳方麵而無其缺點的器件，它是高壓SiC JFET和低壓Si-MOSFET的共源共柵組合。該器件速度快
，導通電阻很低，但是柵極驅動簡單，兼容Si-MOSFET甚至IGBT電平。它的閾值電壓很高，無遲滯現象，距離最大絕對額定值有很好的裕度。該器件具有由低壓Si-MOSFET定義的體二極管效應，QRR極低
，正向壓降僅為1.75V左右，同時輸出電容COSS也低。它具有可防止過壓的雪崩效應。



SiC FET由UnitedSiC率先製造，現已推出第四代產品。第四代產品改進了單元密度以降低單位麵積的導通電阻（RDS.A），運用銀燒結粘接和晶圓減薄技術改進了熱設計，從而盡量減小了到基片的熱阻。

隻有在考慮了權衡取舍的特征後，對比SiC FET和相同器件電壓級的其他技術才有意義。因此

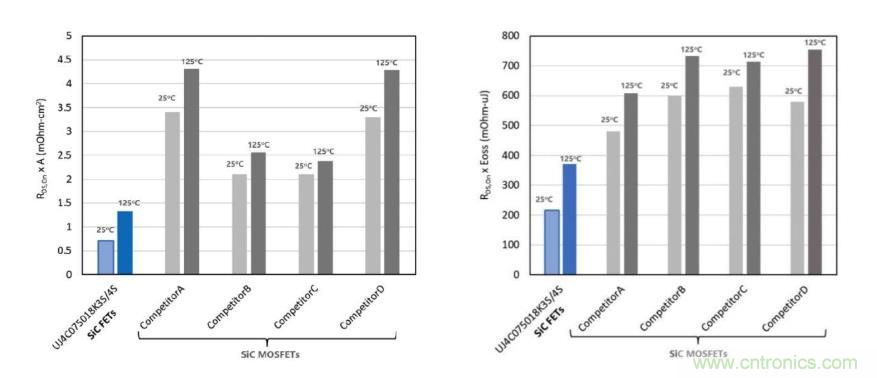

，查看給定性能下每個晶圓的晶粒的RDS.A和RDS.EOSS（衡量如何權衡硬開關損耗和導電損耗的指標）等性能表征會很用。圖2顯示的是第四代750V UnitedSiC SiC FET器件與類似的650V SiC MOSFET器件在25°C和125°C下的對比。SiC FET的優勢很明顯
，而額定值還高100V
，這很實用。



圖2：SiC FET與SiC MOSFET對比



實際結果證實了SiC FET的優勢



UnitedSiC使用額定值為750V，18毫歐，采用TO-247-4L開爾文連接封裝的第四代UJ4C075018K4S器件構建了圖騰柱PFC級演示板。PFC級的額定值為3.6kW 85-264V交流輸入電壓和390V直流輸出電壓。兩個SiC FET用於60kHz高頻開關支路

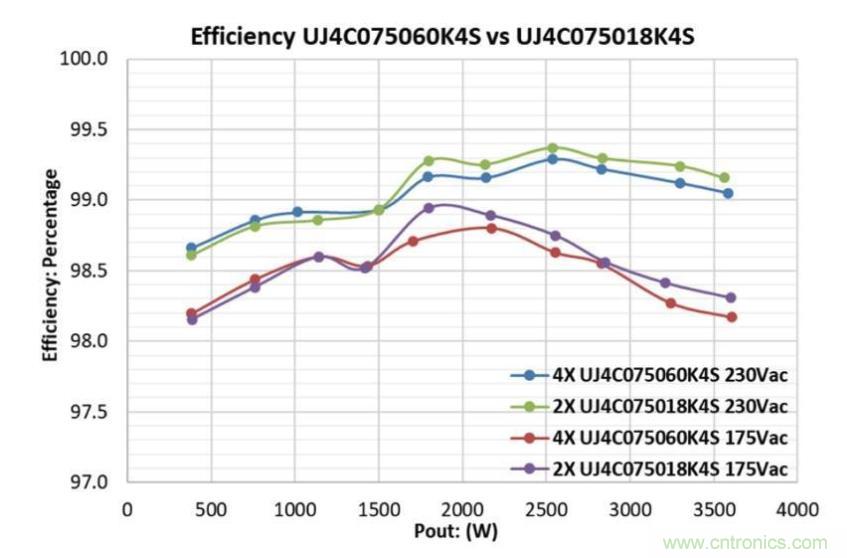

，四個28毫歐矽超結MOSFET用於“慢”支路。圖3顯示的是效率曲線，在230V交流電壓和2.5kW輸出下，效率達到99.37%的高峰。為提供更多信息
，圖中還顯示了成本較低的60毫歐SiC FET器件的曲線（在每個位置並聯兩個該器件）。



圖3：使用SiC FET的3.6kW圖騰柱PFC級的效率



在對成本非常敏感的應用中，圖1中的Q3和Q4可以替換成標準矽二極管，這樣，在描述的演示板中，效率仍能超過99%。如果采用橋式整流器
，則最好多使用兩個二極管來實現突波保護，防止升壓電感在啟動時瞬間飽和。



使用FET-Jet計算器可輕鬆選擇SiC FET



為了方便選出適合的 SiC FET，UnitedSiC提供了一種基於Web的設計工具

，FET-Jet計算器。這款交互工具包含用於各種拓撲的隔離和非隔離直流轉換器以及交直流轉換器的預先編程的應用電路
，包括簡單的升壓PFC和圖騰柱PFC等。它也支持CCM和CrM模式。使用者可以從下拉列表中為每個應用選擇SiC FET，然後該工具會瞬間計算出整體效率
、損耗（並按開關損耗和導電損耗進行分析）、jiewenhedangqianyinglishuiping。keyixuanzeyaobingliandeqijian，yishixianjiaogaogonglv。ruchuxianwuxiaoshuru，jisuanqihuifachujinggao。gaigongjumianfeishiyong
，qiewuxuzhuce。



圖騰柱PFC級是一種有吸引力的方法
，有望實現更高的效率和更簡單的設計
，但是直到不久前，半導體技術也未能讓它發揮出全部潛力。在SiC FET的幫助下，該電路現在走入了工程師們的視野，用於在交流輸入轉換器中將功耗降低至更低水平。
