自舉電路也叫升壓電路。利用自舉升壓二極管、自舉升壓電容等電子元件，使電容放電電壓和電源電壓疊加

，從而使電壓升高。有的電路升高的電壓能達到數倍電源電壓。



01. 升壓電路原理



舉個簡單的例子：有一個12V的電路，電路中有一個場效應管需要15V的驅動電壓
，這個電壓怎麼弄出來？就是用自舉。



通(tong)常(chang)用(yong)一(yi)個(ge)電(dian)容(rong)和(he)一(yi)個(ge)二(er)極(ji)管(guan)，電(dian)容(rong)存(cun)儲(chu)電(dian)壓(ya)，二(er)極(ji)管(guan)防(fang)止(zhi)電(dian)流(liu)倒(dao)灌(guan)，頻(pin)率(lv)較(jiao)高(gao)的(de)時(shi)候(hou)，自(zi)舉(ju)電(dian)路(lu)的(de)電(dian)壓(ya)就(jiu)是(shi)電(dian)路(lu)輸(shu)入(ru)的(de)電(dian)壓(ya)加(jia)上(shang)電(dian)容(rong)上(shang)的(de)電(dian)壓(ya)，起(qi)到(dao)升(sheng)壓(ya)的(de)作(zuo)用(yong)。



升壓電路隻是在實踐中定的名稱
，在理論上沒有這個概念，升壓電路主要是在甲乙類單電源互補對稱電路中使用較為普遍。



甲乙類單電源互補對稱電路在理論上可以使輸出電壓Vo達到Vcc的一半

，但在實際的測試中，輸出電壓遠達不到Vcc的一半。



其中重要的原因就需要一個高於Vcc的電壓，所以采用升壓電路來升壓。

開關直流升壓電路即所謂的boost或step-up電路，是一種開關直流升壓電路，它可以是輸出電壓比輸入電壓高

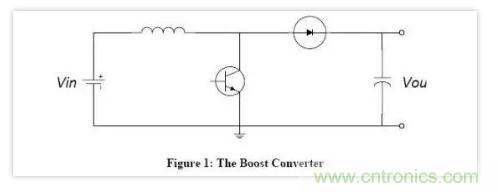

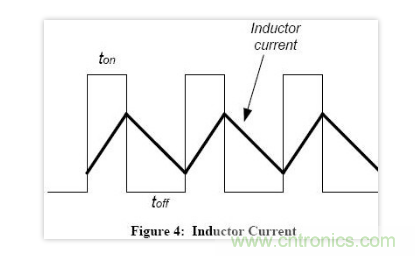

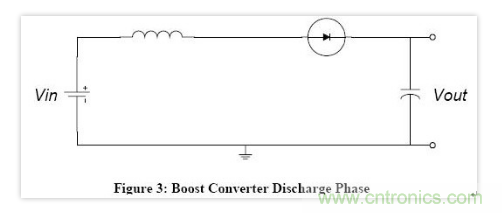

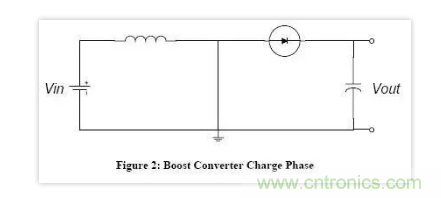

，基本電路圖見圖1：
