01 交流繼電器磁路短路環



在 交流線圈磁芯上的短路銅片 博文中給出了磁路上的銅製短路環的存在。

交流線圈磁芯上的短路銅片:

https://zhuoqing.blog.csdn.net/article/details/108887835

在百度百科的 短路環 中對此進行了闡述：

短路環:

https://baike.baidu.com/item/%E7%9F%AD%E8%B7%AF%E7%8E%AF/10189408?fr=aladdin



短路環通常由康銅或鎳鉻合金製成
，通常用在交流接觸器上。



jiaoliujiechuqiduanluhuandezuoyongshixiaochuxiantiechanshengdezhendonghezaosheng，duiyudanxiangjiaoliudiancijigou，citongshijiaobiande
，citongguolingshixiliyebianweiling
，xihehoudexiantiezaifanzuoyongdanhuangdezuoyongxiajiangbeilakai
，citongguolinghouxilizengda，dangxilidayufanlishixiantieyouxihe。zheyangsuijiaoliudiandepinlvbianhua
，xiantiexilimeizhouliangciguoling，xiantiechanshengqiangliezhendonghezaosheng，shenzhishitiexinyidong。weicixuzaitiexinduanmianshangzhuangyigeyongfeicixingcailiaorutongzhichengdefencihuanhuochengduanluhuan 。

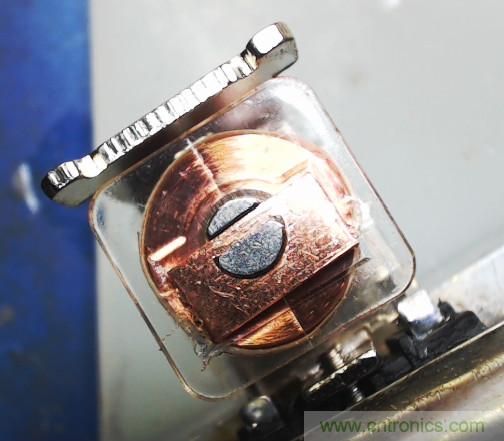

交流繼電器磁芯上的銅質短路環



為(wei)了(le)消(xiao)除(chu)振(zhen)動(dong)和(he)噪(zao)聲(sheng)，設(she)想(xiang)若(ruo)把(ba)單(dan)相(xiang)交(jiao)流(liu)電(dian)磁(ci)機(ji)構(gou)鐵(tie)心(xin)柱(zhu)麵(mian)上(shang)的(de)磁(ci)通(tong)分(fen)成(cheng)兩(liang)部(bu)分(fen)，並(bing)使(shi)這(zhe)兩(liang)部(bu)分(fen)交(jiao)變(bian)磁(ci)通(tong)之(zhi)間(jian)有(you)一(yi)定(ding)的(de)相(xiang)位(wei)差(cha)
，則(ze)由(you)其(qi)產(chan)生(sheng)的(de)電(dian)磁(ci)吸(xi)力(li)間(jian)也(ye)存(cun)在(zai)一(yi)定(ding)的(de)相(xiang)位(wei)差(cha)，這(zhe)樣(yang)，雖(sui)然(ran)在(zai)每(mei)部(bu)分(fen)電(dian)磁(ci)吸(xi)力(li)各(ge)自(zi)都(dou)有(you)到(dao)達(da)零(ling)值(zhi)的(de)時(shi)刻(ke)，但(dan)相(xiang)互(hu)錯(cuo)開(kai)，而(er)二(er)者(zhe)的(de)合(he)成(cheng)吸(xi)力(li)沒(mei)有(you)到(dao)達(da)零(ling)值(zhi)的(de)時(shi)刻(ke)，如(ru)合(he)成(cheng)吸(xi)力(li)在(zai)任(ren)一(yi)時(shi)刻(ke)都(dou)大(da)於(yu)反(fan)力(li)，銜(xian)鐵(tie)便(bian)被(bei)吸(xi)牢(lao)，振(zhen)動(dong)得(de)以(yi)消(xiao)除(chu) [4]  ．

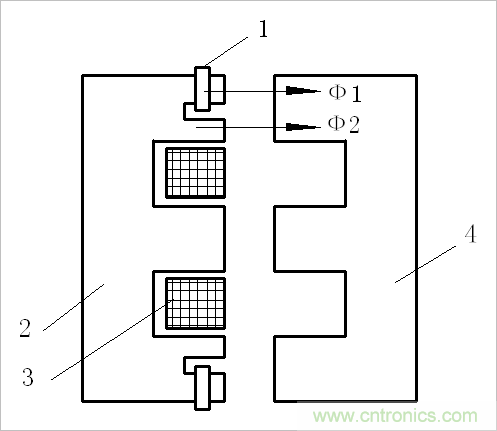

交流接觸器短路磁環

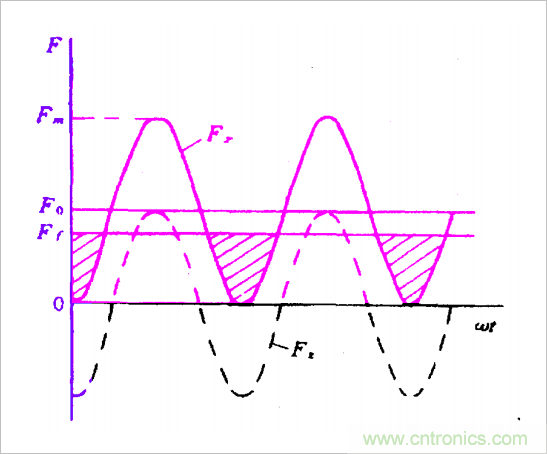

交流電磁機構的實際吸力曲線



02 測量相位差



為了驗證上述的分析，測量由於短路環所帶來的磁芯磁場相位的變化，使用線性霍爾傳感器A1302 測量在交流線圈磁芯上的短路銅片[1]中磁芯不同位置上的磁場變化信號。



線性霍爾傳感器A1302:

https://zhuoqing.blog.csdn.net/article/details/107100857

交流線圈磁芯上的短路銅片:

https://zhuoqing.blog.csdn.net/article/details/108887835

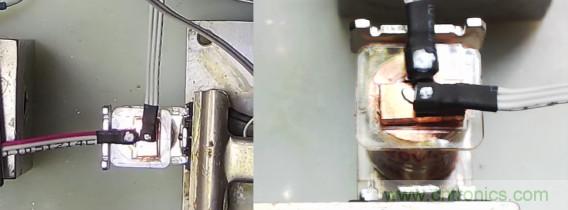

使用霍爾傳感器測量磁鐵端部兩個部分的磁場



直接對比示波器顯示屏幕上的兩路霍爾傳感器的輸出信號
，不太容易得著他們之間的相位差。

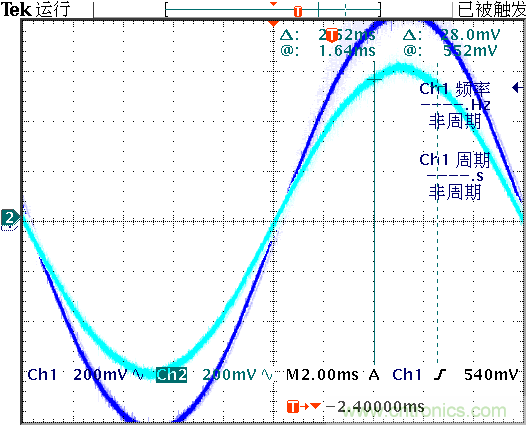

兩個部位磁場信號



將示波器的顯示模式轉至X-Y顯示模式，可以看到它不再是一個標準的直線，而是由於相位差所形成的扁平橢圓的曲線。這表明兩者之前存在著較小的相位差。

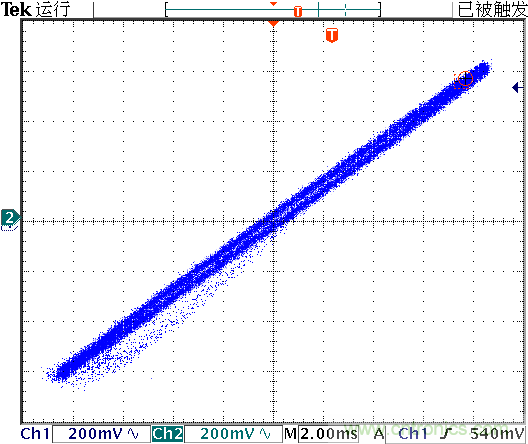

XY顯示模式顯示兩個部位的磁場



※ 結論



通tong過guo實shi驗yan驗yan證zheng了le交jiao流liu繼ji電dian器qi磁ci芯xin上shang由you於yu短duan路lu環huan所suo帶dai來lai的de磁ci鐵tie磁ci芯xin表biao麵mian不bu同tong位wei置zhi的de相xiang位wei變bian化hua。從cong而er可ke以yi使shi得de磁ci芯xin所suo帶dai來lai的de磁ci場chang吸xi引yin力li不bu再zai變bian成cheng零ling。減jian少shao了le繼ji電dian器qi的de震zhen動dong。



使用示波器的X-Y顯示模式
，顯示兩個正弦信號的李薩如圖
，可以將兩個信號之間的相位差放大顯示。



原創：卓晴





免責聲明：本文為轉載文章

，轉載此文目的在於傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題
，請聯係小編進行處理。
