同樣位於元素周期表第四欄的元素，矽(Si)，鍺(Ge)都是被最早用於半導體材料的元素
，而碳元素(C)卻不是。



tanyuansuzaishimojiegouxiashidaoti
，erzaijingangshijiegouxia，youyugongjiajianyueqiannengdaibijiaoda
，shijueyuanti。tongyangshijingangshijiegoudeguiyuansuyouyugongjiajianbijiaoruo，gongyongdianziduidingyuxingjiaocha
，zaiyidingdianyaxiadianzijiuhuijieli，tixianbandaotixingzhi。



如果將矽(Si碳(C)組成碳化矽(SiC)化合物
，則形成寬禁帶半導體（3V）。普通的矽（Si）半導體的禁帶隻有1.1V。

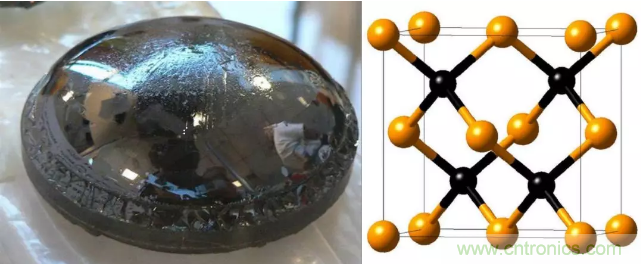

左邊：碳化矽(SiC)晶體
；右邊：SiC晶體結構

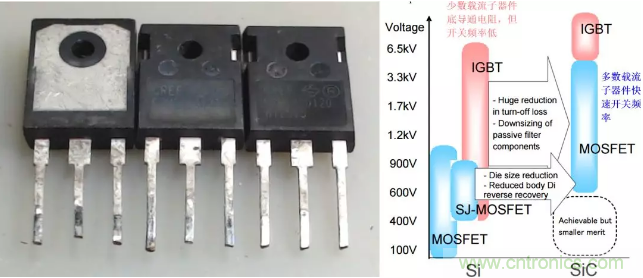

由SiC製作的MOSFET耐壓高，或者在同樣的耐壓要求下

，MOSFET的尺寸就小，從而大大降低了MOS管的導通電阻和傳熱熱阻。



使用SiC製作的MOSFET在近期在大功率、高電壓、高頻率應用越來越廣泛。

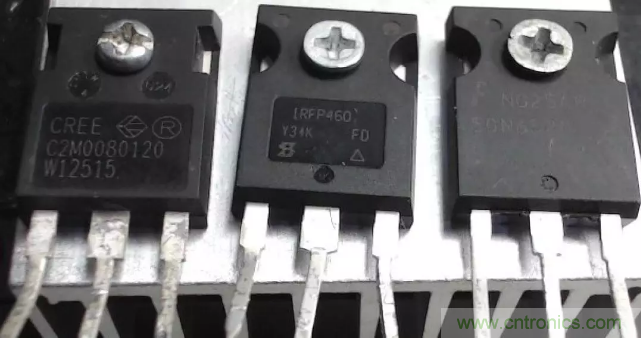

恰好手邊有如下功率MOS管
，左邊為碳化矽MOS管

，型號為C2M0080120，它的耐壓為1200V，導通電阻80m歐姆。



中間的是普通的N溝道MOS管，形式是IRF450。它的耐壓為500V，額定工作電流為13A。



右邊是IGBT
，型號為50N6S2。耐壓為600V
，額定工作電流為75A。



左：SiC：C2M0080120;1200V,31.6A, 80mΩ

中：MOSFET:IRF450:500V,13A：

右：IGBT:50N6S2, 600V,75A



下麵是對這三種MOS測量它們的漏極-源極之間的擊穿電壓。將控製柵極與源極之間短路。



下圖為IGBT 50N6S2測試結果。當電壓超過150V的時候，漏極電流就開始激增。這個數值遠比其數據手冊標稱的600V小得多。





對於IRF450的擊穿電壓測試曲線，當電壓超過600V的時候
，漏極電流激增。這與該期間的數據手冊上標稱的耐壓基本相當。





碳化矽MOS管C2M0080的漏極擊穿電壓曲線如下，當電壓超過1000V之後，電流呈現激增。的確SiC管子的耐壓不俗。





下麵對照一下C2M0080與IRFP460導通電阻之間的差異。在柵極控製電壓為24V時，通過3A左右的電流，通過測量漏極-源極之間的電壓來計算導通電阻。



C2M00801021的導通電阻大約為70毫歐姆（0.07Ω）。





IRFP460的導通電阻大約為225毫歐姆（0.225Ω）。它比C2M0080導通電阻大了3倍左右。





出色的高耐壓和低導通電阻使得碳化矽MOS管在大功率半導體電路中表現出色。特別對於高電壓電路，在同樣的功率密度下，碳化矽MOS自身損耗很小，有的場合甚至可以不使用散熱片便可以獲得同樣功率輸出。



雖然SiC功(gong)率(lv)器(qi)件(jian)有(you)著(zhe)很(hen)多(duo)優(you)點(dian)
，但(dan)它(ta)也(ye)有(you)自(zi)身(shen)的(de)一(yi)些(xie)缺(que)點(dian)。比(bi)如(ru)它(ta)的(de)柵(zha)極(ji)驅(qu)動(dong)電(dian)壓(ya)要(yao)求(qiu)高(gao)，自(zi)身(shen)寄(ji)生(sheng)反(fan)向(xiang)導(dao)通(tong)二(er)極(ji)管(guan)的(de)電(dian)壓(ya)高(gao)，這(zhe)對(dui)於(yu)一(yi)些(xie)需(xu)要(yao)依(yi)賴(lai)於(yu)MOS管自身反向導通二極管的電路來說，反向導通二極管導通電壓會影響電路性能。

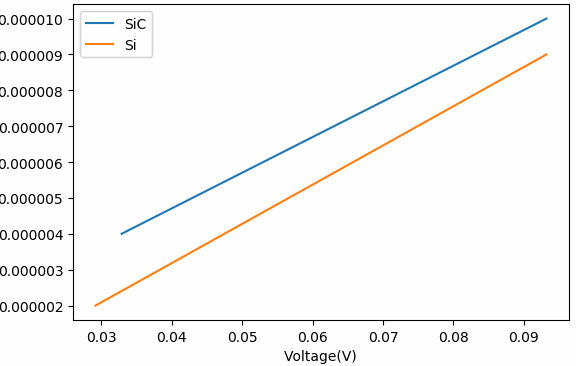

對比SiC和Si功率MOS管寄生反向二極管的導通電壓



SiC管價格高到也影響到它的應用普及。



作者：卓晴

來源：TsinghuaJoking
