全麵解讀八大電氣控製電路，電氣識圖看這篇就足夠

發布時間：2020-01-12 責任編輯：lina

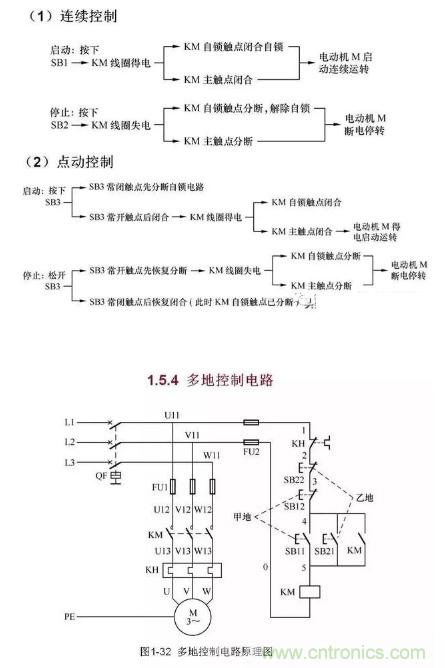

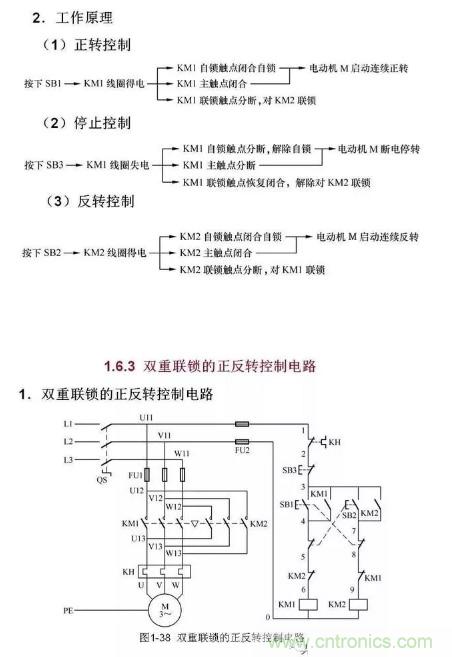

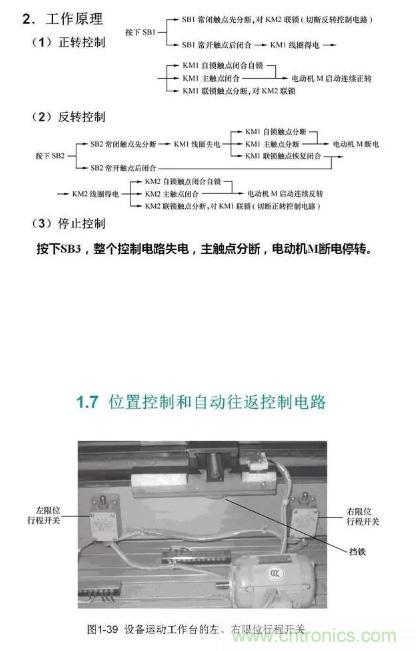

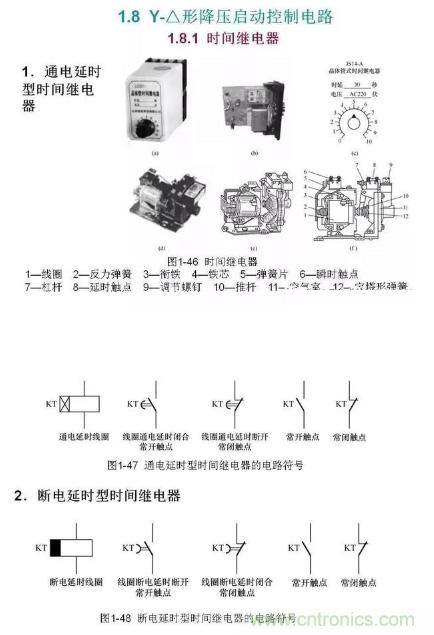

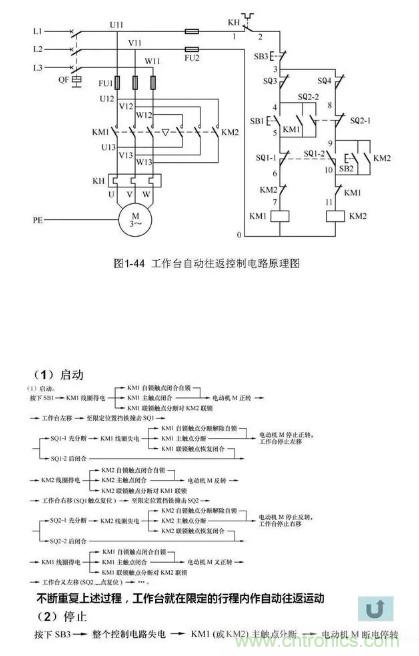

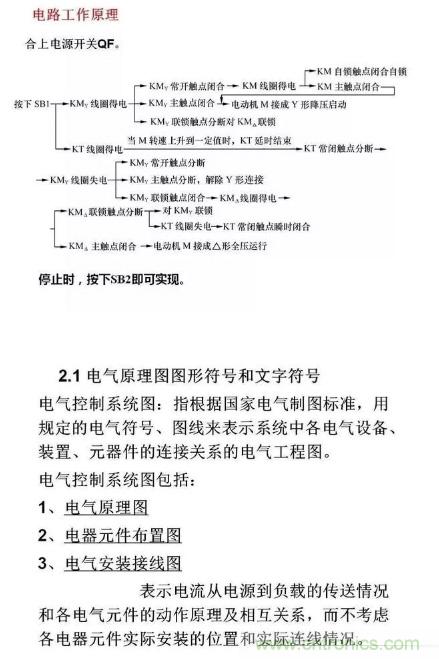

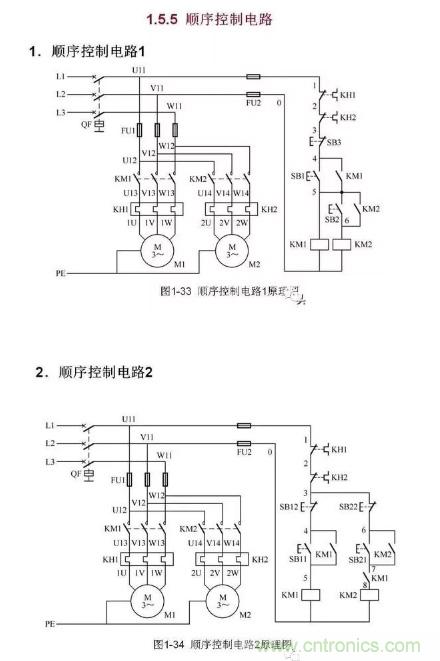

【導讀】控製電路包含了：直接啟動控製電路、電動控製電路、自鎖控製電路、點動和自鎖混合控製、多地控製以及順序控製電路、正反轉控製電路、位置控製和自動往返控製電路、星三角降壓啟動控製電路等等，一起來看看吧！

1.1.3 三相交流異步電動機的額定值

（1）額定功率（容量）（kW）。指電動機在額定運行狀態下，轉軸上輸出的機械功率。

（2）額定電壓（V）。指電動機在正常運行時，定子繞組規定使用的線電壓。

（3）額定電流（A）。指電動機在輸出額定功率時，定子繞組允許通過的線電流。

（4）額定轉速（r/min）。指電動機在額定電壓、額定頻率及輸出額定功率時的轉速。

（5）額定頻率（Hz）。指電動機在額定條件運行時的電源頻率。

（6）接法。指三相定子繞組的連接方式。在380V的額定電壓下，小功率（3kW以下）電動機多為Y形（星形）連接，中、大功率電動機為△形（三角形）連接。

1.1.4 三相交流異步電動機的檢查與測試

（1）機械方麵的檢查。

（2）接線可靠。

（3）定子繞組直流電阻的測試。

（4）定子繞組絕緣電阻的測試。

（5）運行電流的測試。

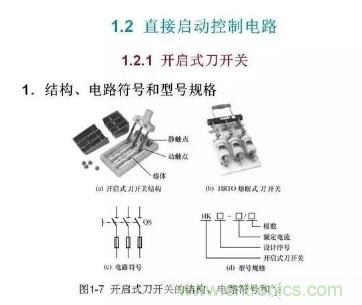

2．選用方法

（1）用於照明和電熱負載時，選用額定電壓為220V或250V，額定電流稍大於電路所有負載的額定電流之和的兩極刀開關。

（2）用於電動機直接啟動控製時，選用額定電壓380V或500V，額定電流大於或等於電動機額定電流3倍的三極刀開關。

3．安裝與使用

（1）必須垂直安裝在控製屏或開關板上，不允許倒裝或平裝，以防止發生誤合閘事故。

（2）在分斷或接通電路時應迅速果斷地拉合閘，以使電弧盡快熄滅。

（3）由於開啟式刀開關沒有滅弧裝置，其分斷電流隻能達到額定電流的1/3。
