如(ru)果(guo)調(tiao)節(jie)電(dian)路(lu)的(de)參(can)數(shu)或(huo)者(zhe)電(dian)源(yuan)頻(pin)率(lv)使(shi)它(ta)們(men)同(tong)相(xiang)位(wei)，這(zhe)時(shi)電(dian)路(lu)就(jiu)發(fa)生(sheng)了(le)諧(xie)振(zhen)現(xian)象(xiang)。按(an)照(zhao)發(fa)生(sheng)諧(xie)振(zhen)現(xian)象(xiang)的(de)電(dian)路(lu)不(bu)同(tong)

，可(ke)以(yi)分(fen)為(wei)串(chuan)聯(lian)諧(xie)振(zhen)和(he)並(bing)聯(lian)諧(xie)振(zhen)。



1
、串聯諧振



在R、L、C串聯電路中
，但滿足感抗XL等於容抗XC時
，即電源的輸出電壓和輸出電流同相位
，就會發生諧振現象。因為發生串聯電路中，所以也稱為串聯諧振。





為了更加深入了解串聯諧振的現象
，在matlab/simulink中搭建交流串聯R、L
、C電路。設置交流電源幅值為220V
，頻率為50Hz，電阻為10歐姆，根據串聯電路發生諧振的條件，設置L為 0.0318H，C為3.1831e-04F

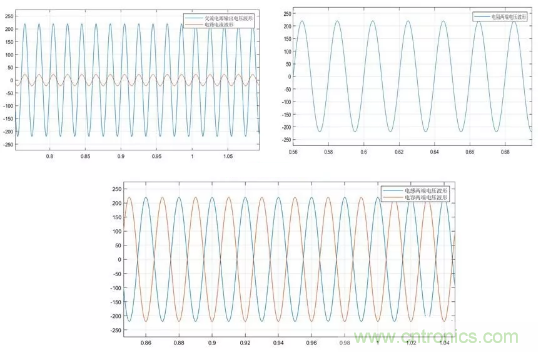

，仿真結果下圖所示。





通過對仿真波形進行分析可知：



（1）串聯電路發生諧振時
，電路中的阻抗值達到最小。在電源電壓不變情況下，電路發生了串聯諧振使得電路中的電流達到最大值。



（2）youyudianyuandedianyahetashuchudianliutongxiangwei
，zedianluduidianyuanchengzuxing。dianyuantigonggeidianludenengliangquanbeidianzuxiaohaodiao
，dianyuanyudianluzhijianbucunzainengliangjiaohuan。nengliangjiaohuanzhifashengzaidiangan線圈和電容之間。



（3）由於發生串聯諧振時

，感抗等於容抗，電感兩端的電壓和電容兩端電壓幅值相等，相位正好相反
，相互抵消，對整個電路不起作用。



（4）把電阻值由10歐姆調整為5歐姆時
，其它條件不變。此時感抗等於容抗大於阻抗

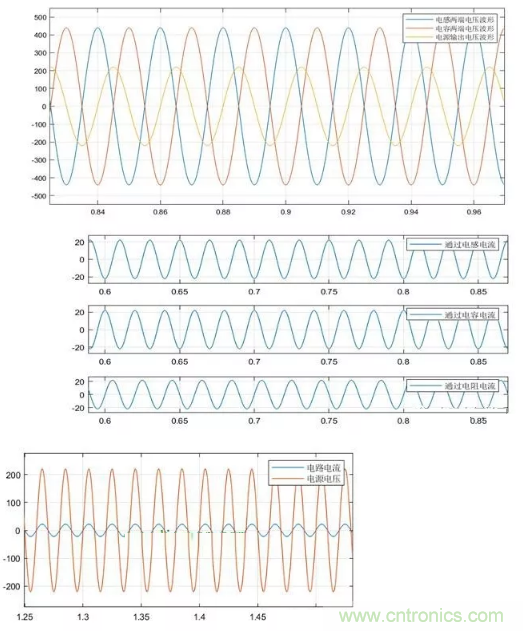

，電源電壓波形、電(dian)感(gan)兩(liang)端(duan)的(de)電(dian)壓(ya)波(bo)形(xing)和(he)電(dian)容(rong)兩(liang)端(duan)電(dian)壓(ya)波(bo)形(xing)如(ru)下(xia)圖(tu)所(suo)示(shi)。從(cong)圖(tu)中(zhong)可(ke)知(zhi)，電(dian)感(gan)兩(liang)端(duan)的(de)電(dian)壓(ya)和(he)電(dian)容(rong)兩(liang)端(duan)電(dian)壓(ya)要(yao)遠(yuan)大(da)於(yu)電(dian)源(yuan)電(dian)壓(ya)，即(ji)發(fa)生(sheng)了(le)過(guo)電(dian)壓(ya)，可(ke)能(neng)會(hui)使(shi)線(xian)圈(quan)和(he)電(dian)容(rong)的(de)絕(jue)緣(yuan)被(bei)擊(ji)穿(chuan)。所(suo)以(yi)在(zai)電(dian)力(li)工(gong)程(cheng)中(zhong)要(yao)避(bi)免(mian)發(fa)生(sheng)串(chuan)聯(lian)諧(xie)振(zhen)現(xian)象(xiang)。



2、並聯諧振



在R
、L、C並聯電路中，但滿足感抗XL等於容抗XC時
，即電源的輸出電壓和輸出電流同相位
，就會發生諧振現象。因為發生並聯電路中，所以也稱為並聯諧振。





為了更加深入了解並聯諧振的現象，在matlab/simulink中搭建交流並聯R

、L、C電路。設置交流電源幅值為220V，頻率為50Hz，電阻為10歐姆，根據並聯電路發生諧振的條件，設置L為 0.0318H

，C為3.1831e-04F
，仿真結果下圖所示。





通過對仿真波形進行分析可知：



（1）電路發生並聯諧振時

，電路的阻抗的模數達到最大值，從而使電路電流達到最小值。



（2）電源電壓和電源電流同相位，電路對電源呈阻性。



（3）並聯諧振時
，電感支路和電容支路電流基本相等。在電子技術中利用電路發生並聯諧振時阻抗模高的特點用來選擇信號或者消除幹擾。



來源：電工電氣學習https://mp.weixin.qq.com/s/L4Lynqr4PKDn-vg8WVrmlg 作者： 鄭俊觀
