運算放大器常見指標及重要特性分析
發布時間:2019-08-14 責任編輯:xueqi
【導讀】運算放大器(簡稱“運放”)是(shi)具(ju)有(you)很(hen)高(gao)放(fang)大(da)倍(bei)數(shu)的(de)電(dian)路(lu)單(dan)元(yuan)。在(zai)實(shi)際(ji)電(dian)路(lu)中(zhong),通(tong)常(chang)結(jie)合(he)反(fan)饋(kui)網(wang)絡(luo)共(gong)同(tong)組(zu)成(cheng)某(mou)種(zhong)功(gong)能(neng)模(mo)塊(kuai)。它(ta)是(shi)一(yi)種(zhong)帶(dai)有(you)特(te)殊(shu)耦(ou)合(he)電(dian)路(lu)及(ji)反(fan)饋(kui)的(de)放(fang)大(da)器(qi)。以(yi)下(xia)將(jiang)為(wei)大(da)家(jia)講(jiang)解(jie)運(yun)算(suan)放(fang)大(da)器(qi)常(chang)見(jian)指(zhi)標(biao)及(ji)重(zhong)要(yao)特(te)性(xing)分(fen)析(xi)。
輸入失調電壓(Offset Voltage,VOS)
定義:在運放開環使用時, 加載在兩個輸入端之間的直流電壓使得放大器直流輸出電壓為 0。
優劣範圍:1µV 以下,屬於極優秀的。100µV 以下的屬於較好的。最大的有幾十mV。
對策:
1 選擇 VOS遠小於被測直流量的放大器,
2 過運放的調零措施消除這個影響
3 如果你僅關心被測信號中的交變成分,你可以在輸入端和輸出端增加交流耦合電路,將其消除。

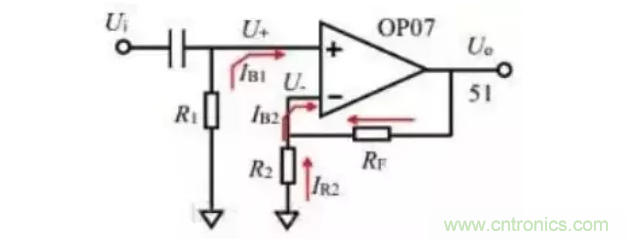

如果 IB1=IB2,那麼選擇 R1=R2//RF,可以使電流形成的失調電壓會消失。但實際中IB1=IB2很難滿足
失調電壓漂移(Offset Voltage Drift)
定義:當溫度變化(µV/°C)、時間持續(µV/MO)、供電電壓(µV/V)等自變量變化時, 輸入失調電壓會發生變化。
後果:很嚴重。因為它不能被調零端調零,即便調零完成,它還會帶來新的失調。
對策:第一, 就(jiu)是(shi)選(xuan)擇(ze)高(gao)穩(wen)定(ding)性(xing),也(ye)就(jiu)是(shi)上(shang)述(shu)漂(piao)移(yi)係(xi)數(shu)較(jiao)小(xiao)的(de)運(yun)放(fang)。第(di)二(er),有(you)些(xie)運(yun)放(fang)具(ju)有(you)自(zi)歸(gui)零(ling)技(ji)術(shu),它(ta)能(neng)不(bu)斷(duan)地(di)測(ce)量(liang)失(shi)調(tiao)並(bing)在(zai)處(chu)理(li)信(xin)號(hao)過(guo)程(cheng)中(zhong)把(ba)當(dang)前(qian)失(shi)調(tiao)電(dian)壓(ya)減(jian)掉(diao)。
輸入偏置電流(Input bias current, IB)
定義:當輸出維持在規定的電平時,兩個輸入端流進電流的平均值。Ib=(Ib1+Ib2)/2
優劣範圍:60fA~100µA。
後果:第di一yi,當dang用yong放fang大da器qi接jie成cheng跨kua阻zu放fang大da測ce量liang外wai部bu微wei小xiao電dian流liu時shi,過guo大da的de輸shu入ru偏pian置zhi電dian流liu會hui分fen掉diao被bei測ce電dian流liu,使shi測ce量liang失shi準zhun。第di二er,當dang放fang大da器qi輸shu入ru端duan通tong過guo一yi個ge電dian阻zu接jie地di時shi,這zhe個ge電dian流liu將jiang在zai電dian阻zu上shang產chan生sheng不bu期qi望wang的de輸shu入ru電dian壓ya。
對策:為避免輸入偏置電流對放大電路的影響,最主要的措施是選擇 IB較小的放大器。
輸入失調電流(Input offset current, IOS)
定義:當輸出維持在規定的電平時,兩個輸入端流進電流的差值。
優劣範圍:20fA~100µA。
Ib=Ib1-Ib2
後果:失調電流的存在,說明兩個輸入端客觀存在的電流有差異,無法用外部電阻實現匹配抵消偏置電流的影響。
噪聲指標(Noise)
運放常見的噪聲根源有兩類,一類為 1/f 噪聲,其電能力密度曲線隨著頻率的上升而下降; 一類為白噪聲,或者叫平坦噪聲,其電能力密度曲線是一條直線,與頻率無關。
如何根據datasheet估算運放的噪聲??
如何計算電阻的噪聲??
噪聲的有效值和峰峰值關係:噪聲峰峰值為噪聲有效值的 6.6 倍。
輸入電壓範圍(Input Voltage Range)
定義:保證運算放大器正常工作的最大輸入電壓範圍。也稱為共模輸入電壓範圍。
當運放最大輸入電壓範圍與電源範圍比較接近時,比如相差 0.1V 甚至相等、超過,都可以叫“輸入軌至軌”,表示為 Rail-to-rail input,或 RRI。
理解:運(yun)放(fang)的(de)兩(liang)個(ge)輸(shu)入(ru)端(duan),任(ren)何(he)一(yi)個(ge)的(de)輸(shu)入(ru)電(dian)壓(ya)超(chao)過(guo)此(ci)範(fan)圍(wei),都(dou)將(jiang)引(yin)起(qi)運(yun)放(fang)的(de)失(shi)效(xiao)。注(zhu)意(yi),超(chao)出(chu)此(ci)範(fan)圍(wei)並(bing)不(bu)代(dai)表(biao)運(yun)放(fang)會(hui)被(bei)燒(shao)毀(hui),但(dan)絕(jue)對(dui)參(can)數(shu)中(zhong)出(chu)現(xian)的(de)此(ci)值(zhi)是(shi)堅(jian)決(jue)不(bu)能(neng)超(chao)過(guo)的(de)。
輸出電壓範圍(VOH/VOL 或者 Swing from rail)
定義:在給定電源電壓和負載情況下,輸出能夠達到的最大電壓範圍。當運放的輸出範圍已經接近於電源電壓範圍時,就自稱“輸出軌至軌”,表示為 Rail-to-rail output,或 RRO。
理解:在沒有額外的儲能元件情況下,運放的輸出電壓不可能超過電源電壓範圍,隨著負載的加重,輸出最大值與電源電壓的差異會越大。
輸出電壓範圍,或者輸出至軌電壓有如下特點:
1) 正至軌電壓與負至軌電壓的絕對值可能不一致,但一般情況下數量級相同;
2) 至軌電壓與負載密切相關,負載越重(阻抗小) 至軌電壓越大;
3) 至軌電壓與信號頻率相關,頻率越高,至軌電壓越大,甚至會突然大幅度下降;
4) 至軌電壓在 20mV 以內,屬於非常優秀。
5) RRIO(輸入輸出均軌至軌)
