靜電放電最常用的三種模型及其防護設計

發布時間：2019-07-29 責任編輯：wenwei

【導讀】該模型表征人體帶電接觸器件放電，Rb 為等效人體電阻，Cb 為等效人體電容。等效電路如下圖。圖中同時給出了器件 HBM 模型的 ESD 等級。

1.HBM：Human Body Model，人體模型：

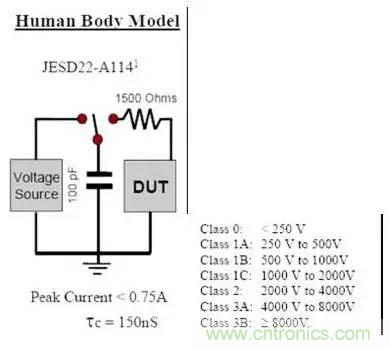

該模型表征人體帶電接觸器件放電，Rb 為等效人體電阻，Cb 為等效人體電容。等效電路如下圖。圖中同時給出了器件 HBM 模型的 ESD 等級。

ESD人體模型等效電路圖及其ESD等級

2.MM：Machine Model，機器模型：

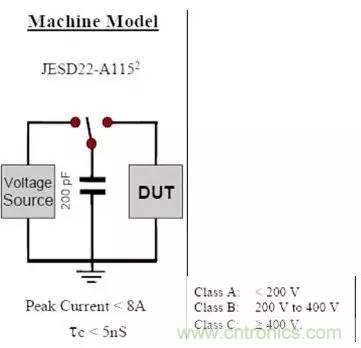

機器模型的等效電路與人體模型相似，但等效電容(Cb)是 200pF，等效電阻為 0，機器模型與人體模型的差異較大，實際上機器的儲電電容變化較大，但為了描述的統一，取 200pF。由於機器模型放電時沒有電阻，且儲電電容大於人體模式，同等電壓對器件的損害，機器模式遠大於人體模型。

ESD機器模型等效電路圖及其ESD等級

3.CDM：Charged Device Model，充電器件模型：

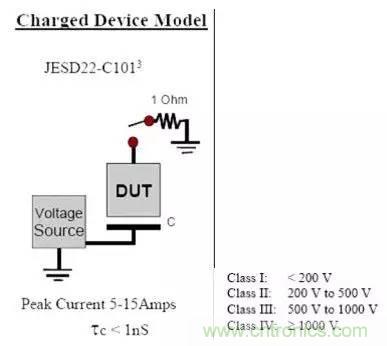

半導體器件主要采用三種封裝型式(金屬、陶瓷、塑料)。它們在裝配、傳遞、試驗、測試、運輸及存貯過程中，由於管殼與其它絕緣材料(如包裝用的塑料袋、傳遞用的塑料容器等)相互磨擦，就會使管殼帶電。器件本身作為電容器的一個極板而存貯電荷。CDM 模型就是基於已帶電的器件通過管腳與地接觸時，發生對地放電引起器件失效而建立的，器件帶電模型如下：

ESD充電器件模型等效電路圖及其ESD等級

器件的 ESD 等級一般按以上三種模型測試，大部分 ESD 敏感器件手冊上都有器件的 ESD數據，一般給出的是 HBM 和 MM。

通過器件的 ESD 數據可以了解器件的 ESD 特性，但要注意，器件的每個管腳的 ESD 特性差異較大，某些管腳的 ESD 電壓會特別低，一般來說，高速端口，高阻輸入端口，模擬端口 ESD電壓會比較低。

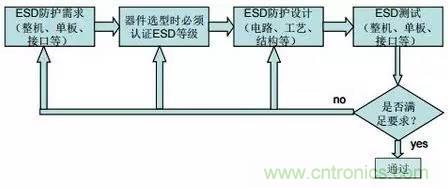

ESD 防護是一項係統工程，需要各個環節實施全麵的控製。下圖是一個 ESD 防護的流程圖：

ESD 防護設計流程圖

ESD 防護設計可分為單板防護設計、係統防護設計、加工環境設計和應用環境防護設計，單板防護設計可以提高單板 ESD 水平，降低係統設計難度和係統組裝的靜電防護要求。當係統設計還不能滿足要求時，需要進行應用環境設計防護設計。ESD 敏感器件在裝聯和整機組裝時，環境的 ESD 直接加載到器件，所以加工環境的 ESD 防護是至關重要的。

一般整機、單板、接口的接觸放電應達到±2000V(HBM)以上的防護要求。器件的 ESD 防護設計是在器件不能滿足 ESD 環境要求的情況下，通過衰減加到器件上的 ESD 能量達到保護器件的目的。ESD 是電荷放電，具有電壓高，持續時間短的特點，根據這些特點，ESD 能量衰減可通過電壓限製、電流限製、高通濾波、帶通濾波等方式實現，所以防護電路的形式多種多樣，這裏就不一一列舉。
