1、什麼是差分信號
？為什麼要用差分信號？

兩個芯片要通信，我們把它們用一根導線連接起來，一個傳輸1，另一個接受1
，一個傳輸0，另一個接受0，不是很好嗎
？為什麼還要搞其他的花花腸子。



因為有幹擾，各種各樣的幹擾，比如溫度，電磁輻射等等，這些幹擾使得傳輸的1不再是理想的1，傳輸的0也不再是理想的0，但是這些幹擾幾乎都有一個共同的特點，就是它對這條導線的幹擾和它對這條導線附近導線的幹擾是一樣的。



利用這個特點，我們用兩個導線傳輸信號，一條導線傳輸我們要傳輸的信號1010，另一條導線傳輸和他相反的信號0101
，在接收端
，我們把這兩個信號做差，那麼就會接收到1 -1 1 -1這樣的信號，再通過電平轉換或其他的手段就可以恢複出1010這個我們要傳輸的信號。幹擾在做差的過程中被消除掉了。





2、差分放大電路基本結構

所有的電子元器件的特性都會受到溫度的影響
，其中半導體材料受到影響的程度最大。對於PN結來說，溫度係數為-2.5mV/°C，表示溫度每升高1°C，二極管或三極管的管壓降就會降低2.5mV，可以想象，溫度高到一定程度的時候，二極管的正向導通反向截止的特性也就不存在了，所有的半導體都無法正常工作了。



在共射放大電路中，電路基礎：Lec16-共射放大電路的設計，溫度的變化會產生三極管基極和發射極之間電壓的變化△Ube，這種現象成為“溫漂”。

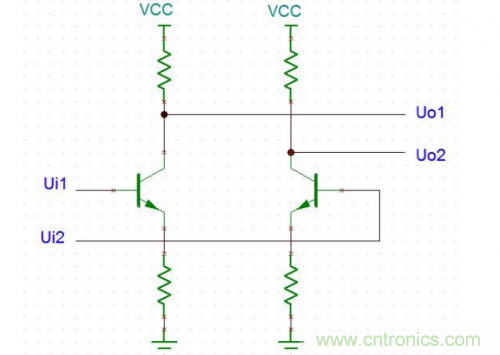

利用差分信號的思想
，我們建立上麵電路圖，輸入端（Ui1-Ui2），輸出端（Uo1-Uo2），就可以解決溫漂的問題。溫漂幹擾在做差的過程中被消除掉了。



3、長尾式差分電路

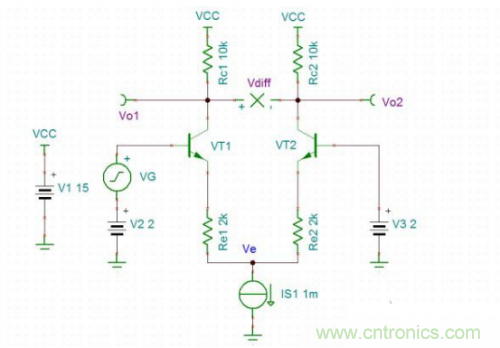

一個更實用的設計是采用長尾式差分電路，如圖所示，這個電路可就厲害了

，它可以





單端輸入，單端輸出，放大倍數是普通共射放大電路的1/2倍。單端輸入


，差分輸出，放大倍數是普通共射放大電路的1倍。差分輸入，單端輸出

，放大倍數是普通共射放大電路的1。差分輸入，差分輸出，放大倍數是普通共射放大電路的2。這個電路之所以強大
，是因為當溫度變化時，產生了△Ube
，但是它通過引入一個恒流源補償△Ube
，從而使Re兩端的電壓保持不變，這樣流過Re的電流也不變，導出流過Rc的電流不變，最終輸出的Vo不變。



其中，ui表示輸入信號，ube表示三極管基極和集電極之間的電壓差，它是溫度的函數。現在我們隻考慮溫漂，ui保持不變。隻看溫度變化對輸出的影響。對這個式子兩端求導可得下式

，這個式子表明溫漂引起的△Ube會被△Ve所補償。



長尾式差分電路的仿真結果如下，從結果可以看出當單端信號輸入時，單端輸出的放大倍數是普通共射放大電路的1/2。放大倍數可以利用公式1對Ui求導推出，這裏不再推導。
