電機配置交流接觸器的選擇方法

發布時間：2019-07-08 責任編輯：xueqi

【導讀】可以毫不誇張的說：大da部bu分fen的de電dian機ji電dian力li拖tuo動dong都dou離li不bu開kai交jiao流liu接jie觸chu器qi的de控kong製zhi，但dan是shi提ti起qi如ru何he給gei電dian機ji或huo者zhe其qi他ta設she備bei選xuan擇ze合he適shi的de相xiang匹pi配pei的de交jiao流liu接jie觸chu器qi，相xiang信xin很hen多duo的de電dian工gong師shi傅fu都dou不bu清qing楚chu，今jin天tian我wo們men就jiu重zhong點dian來lai看kan看kan如ru何he給gei電dian機ji選xuan擇ze合he適shi的de交jiao流liu接jie觸chu器qi。

首先來對交流接觸器做一個基本認識：

解釋:圖片上方為電動機的額定功率～工作電流～交流接觸器的型號規格，三者是一一對應的！例如:15kw的電機，工作電流大概為30a，我們可以選用cjx2–4010的交流接觸器。

圖片下方為交流接觸器的型號解釋，每一個交流接觸器都有一個型號規格，來看一下:

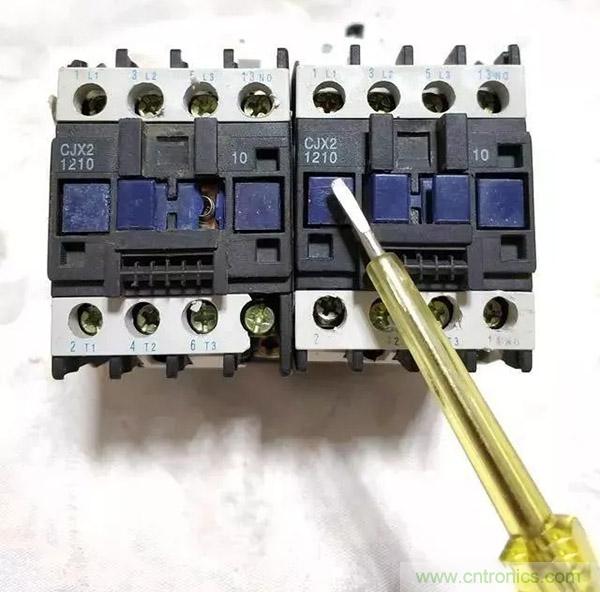

上方的解釋和交流接觸器cjx2–1210是一一對應的。

下麵我們來看一下具體的計算方法:

一，首先我們需要根據電動機的功率來計算工作電流。在這裏提供兩個方法如圖所示:

公式的計算和經驗估算方法都可以使用，個人習慣用經驗值快速估算。

提醒重要的一點:交流接觸器的電流選用為（1.5-2）倍的電機工作電流。

例如:5.5kw的三相電動機怎麼配置合適的交流接觸器？

首先接觸器的類別電動機用一般選用的是ac–3係列。

電動機的工作電流:i=2×5.5=11a

交流接觸器的工作電流選用=1.5×11=16.5a

我們可以選擇稍大一點點的規格18a，即:cjx2–1810的交流接觸器。
