mos管是金屬—氧化物-半導體場效應晶體管
，或者稱是金屬—絕緣體—半導體。MOS管的source和drain是可以對調的，他們都是在P型backgate中形成的N型(xing)區(qu)。在(zai)多(duo)數(shu)情(qing)況(kuang)下(xia)，這(zhe)個(ge)兩(liang)個(ge)區(qu)是(shi)一(yi)樣(yang)的(de)，即(ji)使(shi)兩(liang)端(duan)對(dui)調(tiao)也(ye)不(bu)會(hui)影(ying)響(xiang)器(qi)件(jian)的(de)性(xing)能(neng)。這(zhe)樣(yang)的(de)器(qi)件(jian)被(bei)認(ren)為(wei)是(shi)對(dui)稱(cheng)的(de)。雙(shuang)極(ji)型(xing)晶(jing)體(ti)管(guan)把(ba)輸(shu)入(ru)端(duan)電(dian)流(liu)的(de)微(wei)小(xiao)變(bian)化(hua)放(fang)大(da)後(hou)
，在(zai)輸(shu)出(chu)端(duan)輸(shu)出(chu)一(yi)個(ge)大(da)的(de)電(dian)流(liu)變(bian)化(hua)。雙(shuang)極(ji)型(xing)晶(jing)體(ti)管(guan)的(de)增(zeng)益(yi)就(jiu)定(ding)義(yi)為(wei)輸(shu)出(chu)輸(shu)入(ru)電(dian)流(liu)之(zhi)比(bi)(beta)。另一種晶體管

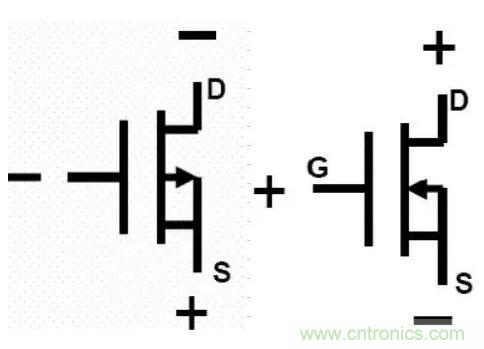

，叫做場效應管(FET)，把輸入電壓的變化轉化為輸出電流的變化。FET的增益等於它的transconductance，定義為輸出電流的變化和輸入電壓變化之比。市麵上常有的一般為N溝道和P溝道，以下為N溝道和P溝道符號。





用指針式萬用表對MOS管進行判別



(1)用測電阻法判別結型場效應管的電極



根據場效應管的PN結正、反向電阻值不一樣的現象
，可以判別出結型場效應管的三個電極。



具體方法：將萬用表撥在R×1k檔上，任選兩個電極，分別測出其正、反向電阻值。當某兩個電極的正、反向電阻值相等，且為幾千歐姆時
，則該兩個電極分別是漏極D和源極S。因為對結型場效應管而言，漏極和源極可互換，剩下的電極肯定是柵極G。也可以將萬用表的黑表筆(紅表筆也行)任(ren)意(yi)接(jie)觸(chu)一(yi)個(ge)電(dian)極(ji)，另(ling)一(yi)隻(zhi)表(biao)筆(bi)依(yi)次(ci)去(qu)接(jie)觸(chu)其(qi)餘(yu)的(de)兩(liang)個(ge)電(dian)極(ji)，測(ce)其(qi)電(dian)阻(zu)值(zhi)。當(dang)出(chu)現(xian)兩(liang)次(ci)測(ce)得(de)的(de)電(dian)阻(zu)值(zhi)近(jin)似(si)相(xiang)等(deng)時(shi)，則(ze)黑(hei)表(biao)筆(bi)所(suo)接(jie)觸(chu)的(de)電(dian)極(ji)為(wei)柵(zha)極(ji)

，其(qi)餘(yu)兩(liang)電(dian)極(ji)分(fen)別(bie)為(wei)漏(lou)極(ji)和(he)源(yuan)極(ji)。若(ruo)兩(liang)次(ci)測(ce)出(chu)的(de)電(dian)阻(zu)值(zhi)均(jun)很(hen)大(da)，說(shuo)明(ming)是(shi)PN結的反向，即都是反向電阻
，可以判定是N溝道場效應管，且黑表筆接的是柵極;若兩次測出的電阻值均很小，說明是正向PN結，即是正向電阻

，判定為P溝道場效應管
，黑表筆接的也是柵極。若不出現上述情況，可以調換黑、紅表筆按上述方法進行測試，直到判別出柵極為止。



(2)用測電阻法判別場效應管的好壞



測電阻法檢測MOS管是用萬用表測量場效應管的源極與漏極、柵極與源極、柵極與漏極、柵極G1與柵極G2之間的電阻值同場效應管手冊標明的電阻值是否相符去判別管的好壞。



具體方法：首先將萬用表置於R×10或R×100檔，測量源極S與漏極D之間的電阻
，通常在幾十歐到幾千歐範圍(在手冊中可知，各種不同型號的管，其電阻值是各不相同的)，如果測得阻值大於正常值，可能是由於內部接觸不良;如果測得阻值是無窮大
，可能是內部斷極。然後把萬用表置於R×10k檔

，再測柵極G1與G2之間
、柵極與源極、柵極與漏極之間的電阻值
，當測得其各項電阻值均為無窮大，則說明管是正常的;若測得上述各阻值太小或為通路
，則說明管是壞的。要注意，若兩個柵極在管內斷極，可用元件代換法進行檢測。



(3)用感應信號輸人法估測場效應管的放大能力



具體方法：用萬用表電阻的R×100檔，紅表筆接源極S
，黑表筆接漏極D
，給場效應管加上1.5V的電源電壓，此時表針指示出的漏源極間的電阻值。然後用手捏住結型場效應管的柵極G，將人體的感應電壓信號加到柵極上。這樣
，由於管的放大作用，漏源電壓VDS和漏極電流Ibdouyaofashengbianhua，yejiushilouyuanjijiandianzufashenglebianhua

，youcikeyiguanchadaobiaozhenyoujiaodafududebaidong。ruguoshouniezhajibiaozhenbaidongjiaoxiao
，shuomingguandefangdanenglijiaocha;表針擺動較大，表明管的放大能力大;若表針不動，說明管是壞的。



根據上述方法
，我們用萬用表的R×100檔，測結型場效應管3DJ2F。先將管的G極開路，測得漏源電阻RDS為600Ω，用手捏住G極後
，表針向左擺動
，指示的電阻RDS為12kΩ，表針擺動的幅度較大，說明該管是好的
，並有較大的放大能力。



(4)用測電阻法判別無標誌的場效應管



首先用測量電阻的方法檢測MOS管得找出兩個有電阻值的管腳，也就是源極S和漏極D

，餘下兩個腳為第一柵極G1和第二柵極G2。把先用兩表筆測的源極S與漏極D之間的電阻值記下來，對調表筆再測量一次
，把其測得電阻值記下來，兩次測得阻值較大的一次，黑表筆所接的電極為漏極D;紅表筆所接的為源極S。用這種方法判別出來的S
、D極
，還可以用估測其管的放大能力的方法進行驗證
，即放大能力大的黑表筆所接的是D極;紅表筆所接地是8極，兩種方法檢測結果均應一樣。當確定了漏極D、源極S的位置後，按D、S的對應位置裝人電路
，一般G1、G2也會依次對準位置
，這就確定了兩個柵極G1、G2的位置，從而就確定了D、S、G1

、G2管腳的順序。



(5)用測反向電阻值的變化判斷跨導的大小



對VMOSN溝道增強型場效應管測量跨導性能時，可用紅表筆接源極S
、黑表筆接漏極D，這就相當於在源、漏極之間加了一個反向電壓。此時柵極是開路的，管的反向電阻值是很不穩定的。將萬用表的歐姆檔選在R×10kΩ的高阻檔，此時表內電壓較高。當用手接觸柵極G時，會發現管的反向電阻值有明顯地變化，其變化越大，說明管的跨導值越高;如果被測管的跨導很小，用此法測時，反向阻值變化不大。



(6)管腳測定MOS管好壞



①柵極G的測定：用萬用表R&TImes;100檔，測任意兩腳之間正反向電阻
，若其中某次測得電阻為數百Ω)，該兩腳是D、S，第三腳為G。



②漏極D、源極S及類型判定：用萬用表R&TImes;10kΩ檔測D
、S問正反向電阻，正向電阻約為0.2&TImes;10kΩ
，反向電阻(5一∞)X100kΩ。在測反向電阻時，紅表筆不動，黑表筆脫離引腳後
，與G碰一下，然後回去再接原引腳，出現兩種情況：



a.若讀數由原來較大值變為0(0&TImes;10kΩ)

，則紅表筆所接為S
，黑表筆為D。用黑表筆接觸G有效

，使MOS管D、S間正反向電阻值均為0Ω，還可證明該管為N溝道。



b.若讀數仍為較大值

，黑表筆不動，改用紅表筆接觸G，碰一下之後立即回到原腳，此時若讀數為0Ω，則黑表筆接的是S極、紅表筆為D極，用紅表筆接觸G極有效，該MOS管為P溝道。
